Датчик давления воды в системе водоснабжения: специфика использования и регулировки устройства

Устройство и принцип работы регулятора (редуктора) давления воды

Регулятор давления водоснабжения (РДВ) в современных условиях устанавливают либо при прокладке домашнего водопровода, если это строящийся частный или многоквартирный дом. Либо при ремонте, включающем в себя прокладку нового водопровода.

Работа РДВ сводится к тому, чтобы у пользователя из крана всегда текла вода с одинаковым напором. Обеспечивая при этом ровный поток воды, не заставляя испытывать дискомфорт, принимая душ.

Регуляторы давления изготавливаются из разных типов металла, и подразделяются по видам, которые будут описаны ниже.

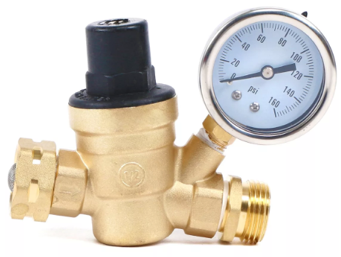

Редуктор давления воды

Принцип действия редуктора сводится к следующему – принимая на себя беспорядочное давление из водопроводной системы. За счет установленного внутри механического датчика давления и регулировочного винта, ограничивающего подачу воды. Регулятор давления на выходе выдает то показание манометра, которое установил пользователь.

Помимо обычного манометра, РДВ можно дооборудовать фильтрами грубой и тонкой очистки. Это повысит долговечность прибора. А также установить воздушный подрывной клапан и дополнительный шаровой кран для прекращения подачи воды.

Устройство и принцип работы типового датчика

Чаще всего владельцами используются датчики механического типа. Их основное преимущество – независимость от электричества. Они не требуют выделения специальной розетки для включения устройства в работу. Эти приборы предназначены для включения и отключения насоса при достижении заданных показателей давления. Поэтому насос подключается к сети через датчик.

Строение прибора зависит от модели и производителя. Чаще дачники используют самое простое российское реле (+)

Самый простой и популярный механический датчик РДМ-5. Он состоит из таких элементов:

• металлическая платформа;
• мембрана;
• поршень;
• пружины;
• регулировочные болты с гайками;
• пластиковый корпус;
• электрические контакты.

Более дорогие модели иностранных производителей могут иметь шкалу для регулировки, встроенный манометр и другие составляющие, которые позволяют выполнять самые разнообразные функции.

С датчиком давления воды значительно удобнее организовать полив грядок, клумбы, кустарников и газона

По количеству возможностей и стоимости можно выделить такие группы датчиков давления:

• простое реле давления;
• дополнительный датчик для защиты от сухого хода. Он идет в паре с простым реле, например, у фирмы Aquatica;
• контроллер давления воды – сложный прибор с датчиком, манометром, многими другими функциями и достаточно высокой ценой.

Устройство электронных контроллеров со встроенным реле давления и манометром сложнее, чем у механических. Такие приборы, в зависимости от модели, имеют дополнительный регулятор, предотвращающий перепады давления воды в системе. Это обеспечивает всегда равномерный напор, вне зависимости от того, работает ли в конкретный момент насос.

Датчик, контролирующий работу насоса, устанавливается, как правило, в системах водоснабжения с гидроаккумулятором. Прибор всегда монтируется перед накопительным баком. Его функция заключается в постоянном измерении давления воды в системе. Эти показания датчик сравнивает с заданным показателями.

Если домовладение расположено в местности с частым отключением электроэнергии, то есть смысл установить накопительный бак большого объема на чердаке

Как только давление становится ниже, чем предусмотрено настройками, контакты замыкаются и насос включается, начиная забор воды. Она заполняет гидроаккумулятор, который помогает создавать требуемое давление. В момент фиксации датчиком верхнего предела давления, заданного владельцем дома, происходит размыкание электрических контактов – насос прекращает работу.

Частота включения/выключения зависит от объема гидроаккумулятора, давления в системе и количества потребителей воды. Например, если хозяйка коттеджа принимает ванну, ее муж наслаждается гидромассажем в душевой кабинке, а на кухне работает посудомоечная машина, то датчик в определенный момент включит насос.

Сначала при включении кранов и душевых леек вода будет поступать из накопительного бака. Как только ее количество уменьшится, мембрана емкости тоже уменьшит сопротивление. Соответственно, давление в системе станет меньше. Мембрана гидробака сразу же отреагирует на это изменение и, как только показания достигнут нижнего предела давления, установленного пользователем, контакты реле давления замкнутся.

В этот момент включится насос и начнет закачивать воду в систему, заодно заполняя освободившееся пространство в гидроаккумуляторе. Если краны еще открыты, то вода из скважины будет поступать до тех пор, пока давление в системе не достигнет верхнего предела диапазона, заданного владельцем.

Объем гидроаккумулятора зависит от потребностей конкретного домовладения и его жителей. Чем больше людей проживает и чем больше установлено сантехнических приборов, тем большая вместительность бака потребуется

Если же в доме в качестве датчика используется электронный контроллер с дополнительными функциями, то в момент, когда давление падает, напор воды не становится слабее. Встроенный регулятор помогает поддерживать нужное давление, и пользователь ничего не заметит, в отличие от ситуации с использованием простого датчика давления.

Виды регуляторов давления воды

По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.

Поршневые

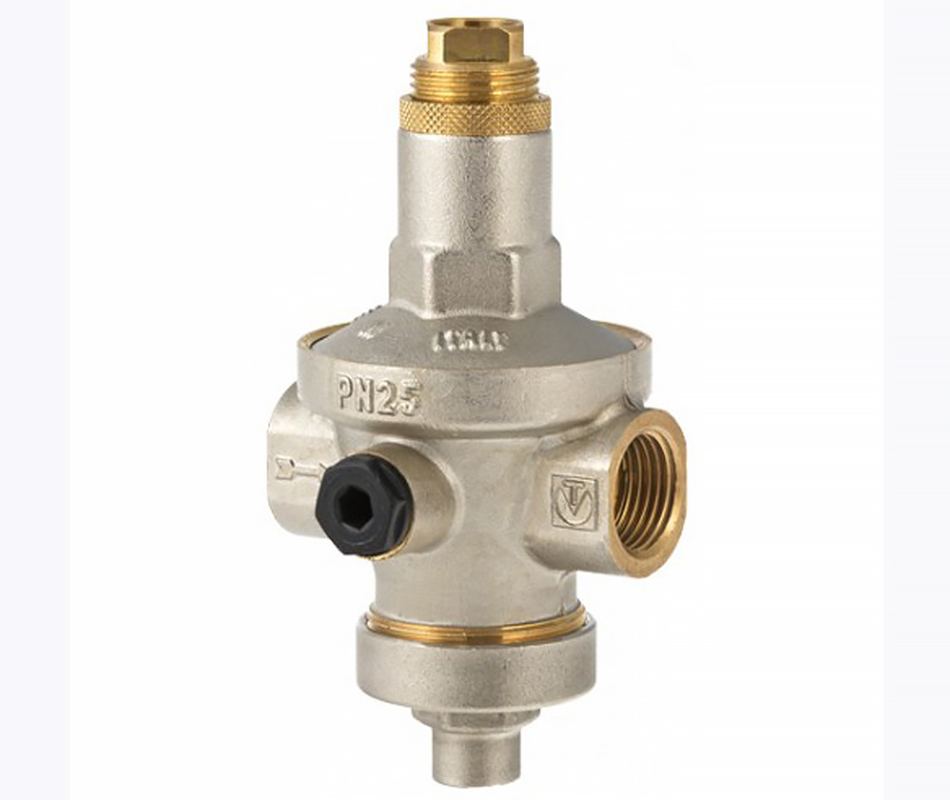

Поршневой регулятор

Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.

К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.

Мембранные

Мембранный

Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.

Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.

Проточные

Проточный редуктор воды

Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.

Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.

Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.

Автоматические

Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.

Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.

В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.

Электронные

Электронный регулятор давления воды

Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.

Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.

Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.

Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.

Устройство датчика давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Настройка реле давления насосной станции

Хозяева частных домов понимают, что при нарушении функционирования реле возможен сбой в работе всей системы. От грамотной регулировки реле давления воды бытовой станции для подачи воды зависит стабильность работы всей системы, а значит и комфорт всех жителей дома.

Узел регулировки давления с миниманометром

Настройка реле должна начинаться с проверки установленных на производстве показателей. Обычно минимальным уровнем давления становится показатель 1,5 атм, а максимальным – 2,5 атм. Проверку осуществляют с помощью манометра. В этот момент необходимо отключить насос и обеспечить пустоту бака. Для измерения давления манометр присоединяется к пустому баку и с него снимают показания.

Особенности датчиков от НПП «Прома»

В каталоге НПП «Прома» датчики давления воды в трубопроводе сопровождаются сертификатами, отечественное производство ориентировано на нюансы водопроводных систем, присущих различным регионам страны. Внешняя температура для работы установки варьируется в пределах от -40 до +70 °С, внутри насосной системы – от -10 до +120 °С. Погрешность в отклонении от нормируемых значений не превышает 0,5%, что позволяет снимать датчик на поверку не чаще чем раз в 4 года.

За 20 лет работы НПП «Прома» успешно наладило систему поставок вспомогательных приборов по России и странам СНГ. Предприятие делает упор на легкость монтажа и обслуживания, а также надежность эксплуатации датчиков давления воды при любых нагрузках в водопроводной сети.

Компания НПП «Прома» является одним из ведущих производителей продукции для автоматизации промышленных производств в города России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Казань, Челябинск, Омск, Самара, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Волгоград, Краснодар, Рязань.

Как отрегулировать давление воды в системе водоснабжения

Согласно нормам, давление в системе водоснабжения частного дома и квартиры должно соответствовать от 2 кг/см2до 4кг/см2.

Этот показатель легко достигается с помощью редуктора. Вращая регулировочный винт, добейтесь чтобы стрелка манометра показывала нужное вам давление. В идеале, давление в домашней системе водопровода должно быть меньше входного (магистрального) на 1,5 кг/см2.

Более точной настройки давления в системе можно добиться установкой дополнительного манометра, который надо расположить на входе в систему домашнего водопровода. Разница в показаниях двух приборов даст возможность правильно настроить работу регулятора давления воды.

Устройство манометра для измерения давления воды

Устройство манометра

Манометр имеет простую конструкцию. В приборе различают корпус и шкалу, на которой отмечены измеряемые величины. В корпусе находится трубчатая пружина. Она может быть заменена двухпластинчатой мембраной. Манометр имеет держатель, чувствительный элемент и трибко-секторный механизм.

Стрелка прибора является индикатором. Она может совершать один оборот вокруг своей оси. Для передачи вращения стрелке используются шестеренки. В конструкции прибора находится зубчатый сектор и поводок. Между шестеренками и зубьями устройства находится специальная пружина, исключающая вероятность мертвого хода.

Особенности монтажа

Установка стабилизатора давления воды в квартире и в частном доме немного отличаются. Согласно инструкции, устройство рекомендуется установить на участке магистрали сразу после запорного крана. В таком положении регулятор эффективно защитит все имеющиеся приборы от аварийных ситуаций. На корпусе редуктора имеется стрелка. Монтаж следует проводить таким образом, чтобы направление этой стрелки совпадало с направлением тока воды в магистрали.

Установка регулятора.

Правила установки в квартире

При монтаже РВД в квартире следует обратить внимание на следующие особенности:

1. Участок трубопровода, где будет установлен регулятор, должен по возможности располагаться горизонтально. Следует заранее собрать редуктор, а боковые отверстия заглушить — в них позднее будут установлены манометры.
2. Регулятор следует монтировать в строго вертикальном положении.
3. До и после стабилизатора давления воды рекомендуется установить запорную арматуру. Это облегчит работу, если в дальнейшем нужно будет заменить редуктор.
4. Участки соединения необходимо уплотнить, воспользовавшись фторопластовым уплотнительным материалом (ФУМ).

Специфика монтажа РВД в частном доме

При установке этого устройства в частном доме необходимо принять во внимание следующие правила:

1. Регулятор рекомендуется монтировать на том участке, где домашняя магистраль соединяется с общим трубопроводом.
2. По обе стороны от устройства нужно установить запорную арматуру.
3. Установку следует проводить в комбинации с насосом. Многие производители предоставляют редуктор в комплекте с насосным оборудованием.
4. Если в системе нет фильтра грубой очистки, то обязательно следует установить его.
5. После РВД необходимо провести трубу, длина которой равна 5 рабочим диаметрам. Это нужно для стабилизации напора.

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

• именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
• обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
• создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

• нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
• большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
• высокий напор любит не вся сантехника, повышается риск протечек;
• слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

• исходя из количества точек водоразбора:
  • 1–2 — объем от 20 до 50 л;
  • 3–4 — 80…100 л;
  • 4–5 — 150…200 л;
• исходя из мощности наоса:
  • 0.5 кВт — 24 л;
  • 1 кВт — 50 л;
  • 1.5 кВт — 100 л.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны

Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

Поэтапный разбор работы датчика давления:

1. По открытию крана вода начинает поступать из бака.
2. По мере убывания жидкости в насосной станции давление постепенно снижается.
3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
4. По закрытию крана бак наполняется водой.
5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Особенности работы устройств

1. Датчик помещается в измеряемую среду.
2. Под воздействием окружения чувствительный элемент приходит в движение.
3. Поступающий извне сигнал подается на схему.
4. В результате значение контролируемого параметра преобразуется в электрический сигнал.

1. По классу опасности измеряемой среды.

   a. Взрывозащищенные. В некоторых случаях при погружении прибора в опасную среду возможно воспламенение устройства. Чтобы избежать порчи устройства и выполнить запланированные измерения, используются датчики этого вида. Их корпус выполнен из специального взрывонепроницаемого материала. Внутренние электроэлементы имеют отличную изоляцию.

   b. Искробезопасные. Если измерения планируются во взрыво- и пожароопасной среде, необходимо позаботиться о специализированном оборудовании. В конструкции данных устройств имеются ограничители уровня электрических сигналов. Они позволяют снизить скачки электроэнергии и минимизировать риски преждевременного выхода прибора из строя.

   c. В общепромышленном исполнении. В случаях, когда измерения проводятся в обычных средах, возможно использование стандартных датчиков без дополнительной защиты.

2. По типу выходного сигнала.

   a. Аналоговые. Датчики давления этого вида наиболее популярны и широко используются в системах автоматизации. Они имеют простую конструкцию и не требуют особого обслуживания, за счет чего предлагаются по минимальной стоимости. Доступны входные сигналы на 4–20 мА, а также 0–10 или 0–5 В.

   b. Цифровые. Подобные устройства отличаются широким функционалом. Для контроля показателей и дистанционной настройки их можно подключать к программируемому логическому контроллеру либо персональному компьютеру.

3. По классу точности.

   a. 1,5. Используются в системах, в которых не предъявляются жесткие требования к точности измерений. Погрешность этих датчиков давления составляет 1,5 % от верхнего предела измерения. Чаще всего устройства применяются для измерения показателей в системах водоочистки и водоподготовки, а также вентиляции и кондиционирования воздуха.

   b. 0,5. Показывают более точные результаты по сравнению с приборами класса точности 1,5. Погрешность данных устройств составляет 0,5 % от верхнего предела измерений. Это позволяет использовать их в нефтехимической и газовой промышленности, а также лабораториях, где требуется конкретная точность показаний.

   c. 0,25. Данные датчики давления отличаются минимальной погрешностью измерений от верхнего предела измерений. Поэтому устройства используются для проведения калибровки и проверки соответствия показаний аналогичного оборудования.

Какие модели датчиков бывают

Различают механические и электронные модификации датчиков, для бытового водоснабжения c использованием погружных электронасосов и насосных станций бюджетной и средней ценовой категории в основном применяют механические модели этого прибора. Они отличаются высокой надежностью, простотой конструктивного исполнения, удобством монтажа и регулировки.

Использование дорогих электронных датчиков давления в обычных водозаборных системах только для размыкания контактов не имеет смысла, электроника рассчитана для плавного регулирования режимов работы насосного оборудования.

Топ 3 моделей редукторов

С точки зрения конструктивных особенностей приборы не делят на квартирные и для частных строений. Их выбирают исходя из:

• мощности;
• стоимости;
• долговечности;
• числа потребителей;
• необходимого давления.

Приведем обзор топовых моделей.

Для квартиры

Отдавайте предпочтение следующим моделям — они оптимально работают в квартирных условиях:

• WATTS DRVN — небольшая пропускная способность, хорошая локация манометра, функциональная ручка настройки давления. Высокая износостойкость;
• CALEFFI 5330 — снабжен сменным фильтром и картриджем. Сделан из латуни. Долговечен. Имеет настроечный ключ. Прост в обслуживании и ремонте. Изготавливается в двух версиях — с манометром и без него. Слабое место — механизм регулировки напора;

VALTEK — продукт отечественного сборки. Детали закупаются у итальянских партнеров. Небольшие габариты на фоне отличной функциональности прибора.  Из минусов — есть риск попасть на китайскую подделку.

Для частного дома

Оптимальные варианты с точки зрения цена — качество:

Honeywell D04FM-¾A — универсальная модель мембранного типа. Имеет разводку для установки манометра. Корпус сделан из латуни — долговечного и прочного материала. Адаптирован под холодную и горячую воду, позволяет самостоятельно регулировать давление в трубах, имеет двойную резьбу. Слабое место — мембрана

При неосторожной регулировке напора может сломаться;

Honeywell D06FM — модернизированный аналог предыдущей версии. Комплектуется встроенным фильтром

Выпускается в двух модификациях — латунная или полимерная колба. Давление регулируется без использования манометра. Из минусов — настройки нужно постоянно обновлять. Цена — от 4,5 тысяч рублей;

OR0232 и OR0233 — поршневые типы редукторов. Маленькие по размерам, но довольно мощные устройства. Манометр можно подключать как снизу, так и сверху. Подходят для любых видов трубопроводов. Недостаток — горизонтальный монтаж изделия не предусмотрен.

Советы по выбору

Механические реле есть простые, недорогие и очень популярные. Как правило, они сделаны отечественными производителями. Модели иностранных компаний и дороже и оснащены большим количеством приспособлений. В них есть шкала для регулировки, встроенный манометр и другие полезные устройства.

Механические реле имеют огромную популярность у владельцев загородных домов. Это можно объяснить следующими факторами:

• эти устройства довольно простые по конструкции, что обусловливает надежность их работы;
• их огромным преимуществом является независимость от электроснабжения – и не нужна отдельная розетка для подключения;
• цена на такое изделие будет значительно ниже, чем на электронные аналоги.

Что касается электронных датчиков давления, то эти агрегаты очень чутко реагируют на любые, даже малейшие колебания и отклонения от заданных параметров, предусмотрена и защита от сухого хода. На рынке представлены также модели, для которых предусмотрен автоматический пуск системы после аварийного выключения. Такие системы даже уведомляют владельца о неполадках, отправляя ему на мобильный телефон предупреждения. Имеется и масса других полезных дополнительных функций.

Можно сгруппировать датчики давления по признакам их полезных функций и стоимости. Следует выделить такие три основные группы, как:

• простой контроллер давления;
• дополнительное реле защиты от сухого хода (поставляется в паре с обычным контроллером);
• сложный датчик давления (дорогостоящий прибор с манометром и массой функций).

Очевидно, что дорогие электронные реле устроены не сложнее механических, но и задачи, с которыми справляются эти приборы, намного обширнее. Так, электронные датчики имеют дополнительный регулятор, предотвращающий резкие колебания давления воды в системе. В результате этого обеспечивается равномерность напора воды независимо от того, включен или отключен насос в данный момент. Такие контроллеры обычно устанавливаются вместе с гидроаккумуляторами. Это устройство контролирует непрерывное измерение давления в системе и сравнение полученных показаний с заданными.

Таким образом, выбор устройства определяется, прежде всего, исходя из поставленных перед системой водоснабжения задач. Если комплекс нужен для обеспечения подачи воды, например, на даче или в небольшом деревенском домике, то нет нужды тратить деньги на приобретение сложной и дорогой системы. Лучше купить простые механические датчики отечественного производства. Если же речь идет о масштабном загородном доме и обеспечении жизнедеятельности, например, большой семьи с детьми, то, очевидно, стоит все же пойти на более существенные траты и приобрести солидное импортное оборудование с большим ресурсом и производительностью.
