Что такое вентиляционный зонт и зачем он необходим?

Назначение кухонной вентиляции

В процессе приготовления пищи в воздух выделяется целый букет опасных химических веществ.

Среди них присутствуют:

Монооксид углерода (СО), более известный как угарный газ. Крайне ядовитое вещество, даже в небольшой концентрации приводящее к тяжелым отравлениям всего организма. А при концентрации СО в крови человека, достигающей 5 мл на литр, наступает практически мгновенная смерть. Главная опасность угарного газа состоит в том, что он не имеет ни цвета, ни запаха. Поэтому обнаружить его опасную концентрацию можно лишь по резко ухудшившемуся самочувствию – сильной головной боли, сопровождаемой рвотой. Выделяется СО при любом горении, в том числе и при жарке продуктов на огне кухонной плиты.

Природный газ (пропан, бутан, метан) – еще один опаснейший химический компонент, присутствующий на кухне. Обычно он используется в качестве энергоносителя для газовых варочных плит. Но в большой концентрации он способен вызывать не только отравление человека, но и стать причиной возгорания и взрыва. Ежегодно в мире сотни человек становятся жертвами утечки газа, чего можно было легко избежать при эффективно действующей вентиляционной системе.
Канцерогены – летучие вещества, выделяющиеся в воздух при обжарке продуктов, сгорании жиров на сковороде. Это тот самый чад, что стоит на кухне при готовке пищи, а затем оседает на стенах и потолках помещения жирным налётом. Канцерогенные вещества, хотя не могут привести к немедленной смерти человека, как СО или пропан, но способны накапливаться в человеческом организме. Попадая в печень, почки, легкие, эти вещества в итоге становятся причиной возникновения тяжелейших патологий, в том числе онкологических заболеваний.
Водяной пар – выделяется при варке супов, кипячении чайника. Сам по себе он абсолютно безвреден для человека. Но в больших концентрациях он конденсируется на стенах и потолках внутренних помещений, вызывая появления грибка и плесени. Грибок существенно сокращает срок службы отделочных материалов, а также может поражать и несущие элементы конструкции здания. Микроскопические споры, выделяемые плесенью в воздух, вызывают тяжелые аллергические заболевания – дерматиты, астму, хронический бронхит.

Следовательно, необходимо обязательно оборудовать каждую кухню вентсистемой, в полном соответствии с требованиями и стандартами СНиП и ГОСТ. Это позволит не только соблюсти гигиену на кухне, но и сохранить здоровье, а то и жизнь, обитателей квартиры.

В чем отличие зонта от флюгарки, колпака, оголовка и дымника

Дымник, флюгарка, колпак, зонт и оголовок – достаточно простые и испытанные временем защитные конструкции для воздушных выходов на кровле. Стальные, медные, алюминиевые, пластиковые и титан-цинковые доборные элементы при правильном обустройстве эксплуатируются на протяжении десяти, а иногда и более лет, обеспечивая комфортное и безопасное проживание:

колпаки – общее название элементов, предотвращающих попадания атмосферных осадков и посторонних предметов в дымоход, а также несущих декоративную нагрузку;
дымники – прямоугольные или квадратные декоративные колпаки, предназначенные для обустройства дымоходных и вентиляционных труб;
зонты – представлены колпаками, отличающимися простотой конструкцией и предназначенными для круглых или квадратных труб;
дефлекторы – колпаки на круглые трубы, отличающиеся достаточно сложной внутренней конструкцией для повышения тяги.

К категории сложных конструкций относятся также флюгарки – вращающиеся колпаки, направляющие выходящий дым исключительно в одну сторону, в зависимости от направления ветра.

ОБРАТИТЕ ВНИМАНИЕ!

Зонты используются для обустройства круглого или квадратного оголовка, но современными производителями помимо функциональности учитывается удобство эксплуатации, включая дополнение крышки дымовым рассекателем.

Защита воздуховодов

Продуманное устройство вентиляционной системы обеспечивает эффективное движение воздушных потоков. Удаление разогретого воздуха, наполненного продуктами горения и всевозможными канцерогенными веществами, обеспечивает освобождение пространства помещения, открывая возможность замещения потоками свежего атмосферного кислорода. Наиболее эффективным вариантом создания надежной вентиляционной системы является применение круглых оцинкованных воздуховодов , обеспечивающих создание легкой и герметичной системы.

Зонт круглый. Технические характеристики


Диаметр зонта d,мм	Диаметр колпака D ,мм	Высота H,мм	Нипельное соединение Цена	Фланцевое соединение Цена
100	170	220	197	291
125	213	243	197	298
140	238	256	218	324
160	272	274	225	330
180	306	292	480	596
200	340	310	269	384
225	383	333	280	400
250	425	355	290	410
280	476	382	310	463
315	536	414	343	497
355	604	450	452	625
400	680	490	514	696
450	765	535	586	806
500	850	580	845	1066
560	952	634	922	1181
630	1071	597	1134	1431
710	1207	639	1423	2034
800	1360	720	1610	2250
900	1530	810	2250	3161
1000	1700	900	2799	3785
1120	1904	1008	3630	4818
1250	2125	1125	3630	4486

Зона выброса воздуха на кровельном покрытии оснащается защитными устройствами, соединяемыми с воздуховодными путями. Зонт круглый применяется для комплексной защиты выводных отверстий систем воздушной вентиляции. Удачное сочетание простого устройства и высокой функциональности обеспечивает популярность применения круглых зонтов на кровельных покрытиях различных конструкций. Круглые зонты из оцинкованной стали обладают многочисленными достоинствами, среди которых ярко выделяются следующие характеристики:

Легкий вес;
Невысокая стоимость;
Устойчивость к коррозии;
Защита от проникновения атмосферных осадков;
Беспрепятственное движение воздушного потока;
Защита от попадания посторонних предметов;
Придает завершенный вид кровельной конструкции сооружения.

Как правильно выбрать вытяжной зонт

Если вытяжка громко работает, на воздуховод устанавливают звукоизоляцию

Выбор вытяжного купола базируется на нескольких важных параметрах. В первую очередь необходимо определиться с назначением оборудования — бытовое или промышленное. Для домашнего купола все относительно ясно — выбирают по размеру плиты и дизайну, а также по принципу работы (рециркуляционный или совместимый с шахтой вентиляции).

Для профессиональных куполов выбор строится на таких критериях:

Назначение — вытяжной или приточно-вытяжной зонт.
Зона размещения: у стены или под потолком. Если варочная поверхность расположена по центру кухонного помещения, лучше брать островной приточно-вытяжной зонт. Для печей, расположенных у стены, нужно брать пристенный вытяжной зонт с жироуловителем.
Размеры купола. Согласно стандартам, он должен выступать на 15-20 см за площадь варочной поверхности с каждой стороны.
Высота купола и его производительность. Если сравнивать примерно одинаковые зонты (по размеру сечения фильтров), продуктивность больше будет у того оборудования, которое выше. Оптимальная высота подвешивания купола от уровня пола равна 2,0 м. Поэтому при высоких потолках в помещении высота купола должна соответствовать им.
Мощность зонта. Для её определения можно воспользоваться простым методом. Из технического паспорта варочной поверхности уточните мощность каждой плиты или конфорки. Суммируйте их. Таким образом определяется желаемая мощность оборудования. При необходимости округление делается в чуть большую сторону.
Количество подключаемых воздуховодов. Для бытовой модели достаточно одного. Для промышленных длиной от 160 см — нужно 4 (2 на вытяжку и 2 на приток).
Уровень шумности. Оптимальным для человека является шум до 40 дБ. Если производитель указывает больший параметр, придётся ставить шумопоглотители.

В остальном вытяжные зонты подбирают по дополнительным опциям – возможность дистанционного управления, подсветка и пр. Для очагов с открытым огнём необходим купол с искрогасительной сеткой.

Основные правила монтажа

Установка дымового зонта напрямую зависит от конструктивных особенностей доборного элемента и дымоходной трубы, а также материала, используемого при изготовлении. На основе стандартной листовой стали прямоугольной формы проще всего создать четырехгранный пирамидальный зонт, согнув лист материала пару раз в диагональном направлении.

Такой вариант является традиционным для обустройства дымоходных труб на четырехскатных кровлях, но для прикрепления стоек и дальнейшей установки необходимо применять дополнительные элементы в виде уголков, а также высверливать отверстия.

Монтаж флюгарки

Менее сложной конструкцией обладают простые сводчатые зонты с минимальным количеством сгибов и надрезов. Закрепление такого дымового зонта на овальной трубе дымохода осуществляется за счёт наличие стоек, согнутых из листовой стали достаточной толщины или выполненных с использованием стандартных металлических уголков.

Вне зависимости от способа изготовления, стойки могут фиксироваться несколькими способами:

на металлических и асбестовых дымоотводных трубах можно использовать металлический хомут или самостоятельно изготовить обычный проволочный каркас;
проволока для каркасного основания должна быть максимально прочной и надежной;
в стойках высверливаются крепежные отверстия;
выводные части скрученного проволочного каркаса пропускаются через крепежные отверстия на стойках и закручиваются до полной фиксации дымового зонта.

На кирпичных дымоходах для фиксации «зонтика» могут применяться даже стандартные оцинкованные гвозди достаточной длины, вживленные непосредственно в кладку. Однако, как показывает практика, лучше всего по заранее высверленным отверстиям в стойках зонта просверлить в кирпичной кладке отверстия, после чего закрепить колпак на дымоходной трубе стальными штырями или оцинкованными саморезами.

Монтаж зонта

В этом случае при необходимости можно будет быстро и с минимальными затратами сил самостоятельно демонтировать зонтик для очистки или замены.

ОСТОРОЖНО!

Следует помнить, что при использовании в качестве автономного отопления газовой системы, устанавливать зонт на дымоходную трубу категорически не рекомендуется.

Естественная и принудительная вентиляция на кухне – что выбрать?

Ответ очевиден – лучше всего, когда оба вида вентиляции на кухне есть в наличии и работают в тандеме. Особенно необходима естественная вентиляция кухни с газовой плитой. Несмотря на общее предназначение, эти два типа вытяжки чаще всего не могут друг друга заменить. Без правильной естественной вентиляции, воздух в помещении может очищаться только при включении принудительной вытяжки, из-за чего вредные вещества и избыточная влага просто не выводятся в полном объеме.

Естественная вентиляция кухни с газовой плитой

При наличии газовой плиты вырабатывается небольшие излишки природного газа, естественная вентиляция успешно их удаляет и не дает накапливаться. Для профилактики необходимо периодически проверять вентиляционный канал на наличие достаточной тяги – для этого достаточно просто приложить к отверстию листок. Если он прилип – тяга удовлетворительная.

Плюсы естественной вытяжки на кухне:

Постоянное беспрерывное функционирование
Обеспечение общей вентиляции помещения, в комплексе с вентиляционными каналами в санузлах
Хорошее удаление все видов опасных испарений и лишней влаги. Приемлемое удаление неприятных запахов
Не требуются дополнительные расходы на установку и использование электроэнергии
Работа абсолютно бесшумно, не доставляет никакого дискомфорта жильцам

Несмотря на множество положительных факторов, есть у нее и ряд минусов:

Возможны падения эффективности работы вытяжки в жаркое время года, после длительных морозов
При наличии ряда неблагоприятных условий возможна реверсивная тяга, когда воздух начинает поступать с улицы в помещение, а не наоборот
Объем воздуха, удаляемый вытяжкой за единицу времени достаточно невелик, именно поэтому вытяжка для кухни часто не может справиться с неприятными запахами, возникающими при готовке
Для корректной работы вытяжки необходим нормальный приток воздуха снаружи. Современные метало-пластиковые окна закупориваются герметично и не могут обеспечить нормальный объем воздуха снаружи. Поэтому необходимо не забывать открывать окна во время готовки
Возможны засоры вентиляционного канала снегом или мусором. Соседи, из каких-то соображений удалившие вентиляционную шахту, могут перекрыть канал и остальным жильцам
Необходимо регулярно контролировать уровень тяги, при необходимости прочищать каналы

Принудительная вентиляция на кухне: преимущества и недостатки

Несомненным плюсом принудительной вентсистемы относятся высокая производительность работы, позволяющая быстро очистить воздух в помещении.

При установке принудительной вытяжки непосредственно над варочной плитой вредные летучие вещества удаляются еще до их распространения по кухне.

Среди главных минусов принудительной вентиляции нужно упомянуть:

Более высокая себестоимость, по сравнению с естественным вариантом вентиляции.
Зависимость работы от постоянного наличия электроэнергии в сети.
Наличие в конструкции механического оборудования, способного изредка выходить из строя.
Высокий уровень шума работающего вентилятора.

Варианты изготовления.

Вытяжные кухонные зонты в настоящее время изготавливают многие фирмы. Готовые изделия могут отличаться по форме, цвету, размерам и дизайну, но принцип работы у всех этих устройств имеет всего два варианта исполнения:

кухонный вытяжной воздухоудаляющий зонт
фильтрующее воздухоочистительное устройство.

Установки, оснащенные системой фильтров, в настоящее время не получили достаточного распространения. Инженеры конструкторы ведут постоянную работу над модернизацией, совершенствованием, улучшением технических характеристик. Очевидное преимущество таких устройств — компактные размеры и отсутствие необходимости прокладки или подключения к единой системе вентиляции в доме. Мощность, производительность и эффективность подобных зонтов без воздуховода, вытяжек с фильтрами, существенно ниже.

Основные разновидности

Все вытяжные зонты, в зависимости от области использования, подразделяются на две большие группы:

1. Бытовые.

2. Промышленные.

Внутреннее устройство и принцип работы у вытяжных зонтов обеих групп схож, установки отличаются только по габаритам, мощности и, соответственно, области применения.

Промышленные зонты по сравнению с бытовыми выделяются по следующим параметрам:

внушительные габариты
высокая производительность
применение особых типов фильтрующих элементов для улавливания жира в парах воздуха.

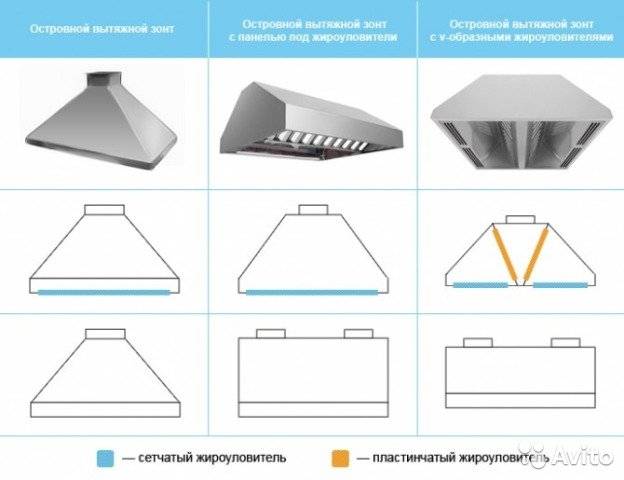

Еще одна классификация зонтов определяет их месторасположение в помещениях и способ установки. По этому параметру зонты бывают:

Пристенные (крепятся к стене непосредственно над электрической или газовой плитой, духовым, жарочным шкафом и т. п.).
Островного типа (крепление осуществляется к потолку на цепь или трос прямо посередине помещения).

Зонт из металла

Для изготовления вытяжки используют прочную нержавеющую сталь или листовой металл с защитным покрытием толщиной 2-3 мм. Цельный лист расчерчивают. Отдельно вырезают части под сборник, трубу и элементы для зонтика. После сгибания по форме раскроенных деталей швы сваривают или скрепляют с помощью клепок или защелок.

Тематический материал :

Установка зонта над мангалом осуществляется разными способами:

Корень строительных бед прячется в мелочах. Пренебрегая мелкими деталями, владелец частного жилья неэффективно раздувает семейный бюджет расходами на ремонт. Но если собственник относится к дому как к цельному организму, в котором все взаимосвязано, его деньги не вылетают в трубу, а затраты ограничиваются плановым техобслуживанием. Неправильная установка защитных устройств на дымоходе провоцирует потери – как финансовые, так и человеческие.

Установка зонта на дымоход способствует поддержанию работы отопительной системы в оптимальном режиме, предотвращению преждевременного старения печной трубы, улучшению циркуляции воздуха в доме.

Колпаки и оголовки на трубах предназначены для следующих целей:

закрывают вентиляционный канал, защищая его от дождя, снега и грязи. Отсутствие защиты может привести к накоплению большого количества воды в дымоходе, что способствует снижению тяги и, соответственно, падению КПД отопительной системы;
защищают материал трубы от повреждений, отводя накопленный конденсат благодаря наличию особых канавок;
не позволяют насекомым и птицам падать в трубу, служат препятствием для попадания листьев и веток с деревьев;
выполняют декоративную функцию. Придают крыше завершённый внешний вид, особенно если в конструкции есть элементы художественной ковки.

Некоторые виды колпаков имеют конструкцию, создающую в верхней части трубы разреженную среду. За счёт этого достигается улучшение тяги в дымоходе, быстрее выводятся лишняя влага, отработанный воздух и продукты горения.

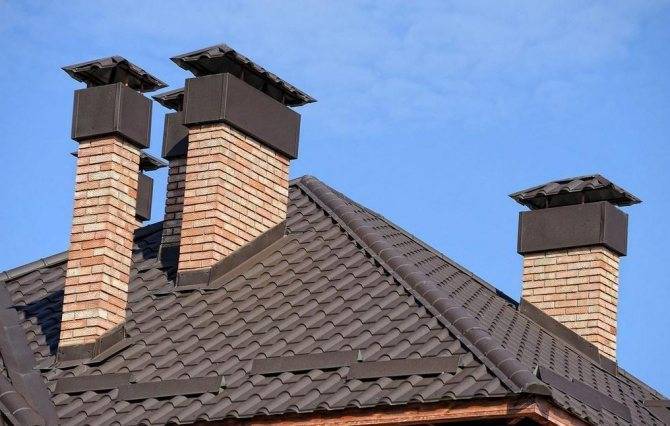

Что такое зонт дымохода и зачем он нужен

Зонт на трубу – устройство, которое располагается на вершине трубы дома и несет в себе несколько функций. По внешнему виду выделяют такие основные типы: в виде конуса, пирамиды и полукруга, также есть зонты более сложных конструкций. Его устанавливают как на дымоход, так и на вентиляционную трубу.

Выполняет несколько основных функций:

Препятствует попаданию атмосферных осадков в систему дымохода или вентиляции. При скапливании влаги внутри дымохода на порядок снижаются функции тяги воздушной системы.
Препятствует разрушению дымоходной трубы. Заметно увеличивает срок службы трубы, также при правильном обустройстве есть возможность отводить скапливаемый конденсат по специальным канавкам.
Защита от попадания мусора. Защищает от попадания листьев, насекомых и других посторонних предметов внутрь системы.
Увеличение тяговых свойств. Увеличивает тягу практически на треть.

Несмотря на простоту в монтаже и низкую стоимость, зонт имеет много преимуществ

При выборе зонта стоит также обратить внимание на то, что его будут видеть ваши друзья и соседи, поэтому при возможности не забудьте и про дизайн

Как сделать своими руками

Изготовление вытяжного колпака для трубы, процесс несложный и простой. Перед тем как приступить к работе стоит выбрать схему и снять размеры самой трубы.

Схемы и размеры

В просторах интернета вы сможете найти огромный выбор схем для монтажа крышного вентиляционного зонта. Перед тем, как приступить к работе обязательно ознакомьтесь с таблицей размеров, которую используют на схемах.

Мы предлагаем вашему вниманию один из самых простых зонтов, который состоит из основания цилиндрической формы, крыши в виде конуса и трех лапок-держателей.

Подготовка материала

Важным элементом любой работы является подготовка. Для изготовления вам потребуется:

лист оцинкованной стали,
лист картона,
карандаш,
линейка,
циркуль,
ножницы для металла,
болты с гайками или заклепки.

Выбор конструкции

Мы предлагаем две самые простые конструкции, и приводим их на рисунке (рис. 1). Отличие данных схем, в форме крыши которая будет изготовлена. В зависимости от выбранного рисунка используйте такие размеры:

Исполнение 1.

А	Б	Н	Н1
25	45	24	15
50	90	40	25
100	180	81,1	53,8

Исполнение 2.

А	Б	Б1	Б2	Н	Н1
25	45	40	72	40	25
50	90	80	144	93	63,8
80	144	100	180	99,5	63,8

Размер вы подбираете исходя из вашей трубы, мы приводим для вас основные размеры, если вы не смогли найти подходящий, воспользуйтесь другой схемой (найти легко сможете в просторах интернета).

Порядок действий

Работы проводите в следующем порядке:

На листе картона произведите чертеж каждой части конструкции.
Вырежьте каждую деталь, это будет своеобразный макет.
Перенесите эти изображения на металл, и изготовьте деталь посредством использования ножниц.
Произведите крепление металла между собой с помощью болтов или заклепок.
Произведите соединение ножки и крыши с помощью изготовленных лапок.

Простой и надежный дымник готов! Он сможет прослужить много лет если будет крепко закреплен к дымоходу. Но все же если вы возлагаете на него большой список функций, лучше обратится в специализированный магазин.

Что это такое и как он работает?

Любые очистители и увлажнители воздуха не справятся с копотью, образующейся во время приготовления пищи. Над газовой или электрической плитой нужна мощная вытяжка с куполом, габариты которой превышают площадь варочной поверхности. Эту роль исполняет зонт. Прибор не занимает полезное кухонное пространство, находясь в подвешенном состоянии.

Вытяжные купола устанавливают над бытовыми плитами, в цехах пищевой промышленности, химических лабораториях. Зонты используют везде, где существует риск загрязнения воздуха вредными примесями. Устанавливают вытяжки над источником высокой влажности и температуры.

Существует много разновидностей зонтов, но особенности конструкции и монтажа каждой модели схожи. Обзор инженерного сооружения начнем с устройства.

Основой прибора служит металлический корпус – свод. По центру располагается отверстие, через которое происходит всасывание грязного воздуха. Роль дымохода исполняет вентиляционный канал. Выходное отверстие прибора связано с каналом металлическим воздуховодом.

В зависимости от модели, вытяжной прибор оснащают следующими элементами:

Для принудительной вытяжки загрязненных паров в вентиляционном отверстии купола установлен электрический вентилятор. Наличие турбин характерно для всех современных вытяжек.
Фильтр для улавливания примесей жира.
Искрогаситель. Сеткой комплектуются вытяжные изделия, устанавливаемые над открытым источником огня.
Подсветка. Для удобства работы под куполом внутрь корпуса вмонтированы лампы.
Монтажные элементы крепления.

Работает зонт по принципу принудительной вентиляции. Грязный воздух собирается под куполом. Вращающаяся турбина всасывает его и отводит через воздуховод на улицу. Система фильтров задерживает примеси жиров и копоти, не давая им скапливаться на лопастях вентилятора.

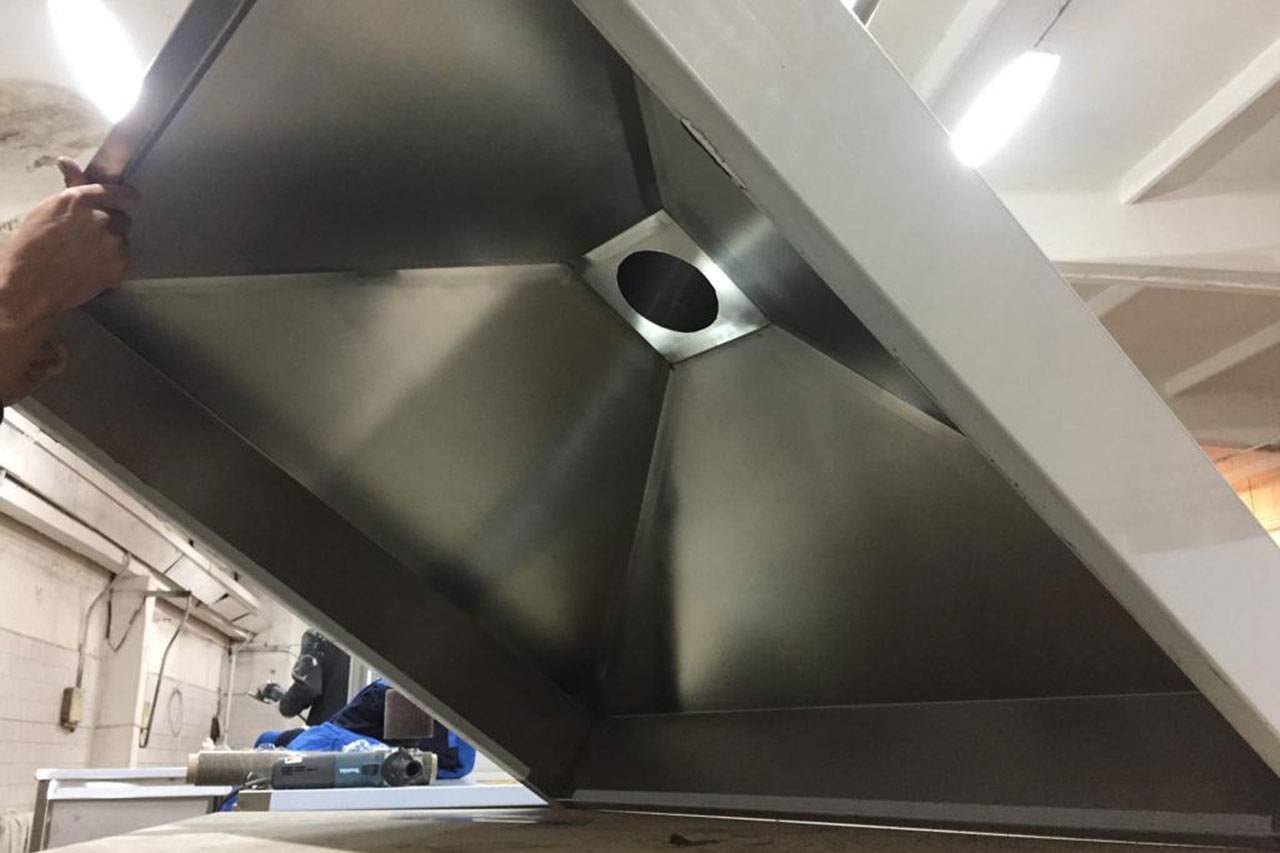

Вытяжные зонты из нержавеющей стали

Навесные зонты для вытяжки могут отличаться как конфигурацией (пристенные, островные), так и материалом. Чаще всего для изготовления этого элемента вентиляционной системы используется нержавеющая сталь, которая обладает следующими преимуществами:

прочность;
длительный срок службы;
защита от газов и агрессивных химических веществ;
защита от развития коррозии.

Последний пункт является основным достоинством нержавейки. Именно защита от пагубного воздействия влаги, которая вызывает коррозию металла, позволяет значительно продлить срок службы зонта вытяжки. Также важным элементом, влияющим на корректность работы системы, стоит назвать жироуловитель. О его достоинствах и типах вы можете прочитать выше.

В нашей компании вы можете купить качественные зонты из нержавейки, а также заказать изготовление деталей по оригинальным замерам. У нас вы найдете:

симметричные изделия и модели со смещением;
односторонние зонты;
варианты с фланцем и без него.

Мы предлагаем как классические варианты для закрытых кухонь, так и зонты для барбекю (мангал) и тандыра. С нашими вытяжками вы сможете быстро избавиться от неприятного запаха на кухне, а также защитить дымоход от засорения.

Особенности приспособления и его назначение

Важной частью отопительной системы является дымоход, независимо от места отведения дыма, будь это печь или газовый котел. Чаще всего в роли дымохода выступает труба, имеющая выход на крышу. Не закрытый дымоход очень быстро перестает выполнять свои функции, поэтому ему нужна такая защита, как зонтик на трубу дымохода

Не закрытый дымоход очень быстро перестает выполнять свои функции, поэтому ему нужна такая защита, как зонтик на трубу дымохода.

Помимо защитной функции зонтик имеет следующее предназначение:

Фиксирует и укрепляет кирпичную или каменную кладку.
Предотвращает разрушение верхней части трубы.
Отводит конденсатные образования и излишки влаги.
Делает законченным внешний вид трубы и всей кровли.

Основная часть конструкции – оголовок, выполненный в свободной форме и имеющий опущенные вниз края (прочитайте: » «). В качестве дополнительных конструктивных элементов выступают: капельник, устройство, предназначенное для сбора конденсата, и фиксирующие элементы. Капельник не является обязательным элементом, но его отсутствие приводит к сокращению эксплуатационного срока, так как под воздействием влаги кладка разрушается, а на металлических частях может появиться коррозия. По этой же причине рекомендуется установить дополнительную защиту в виде сетки.

2 Классификация устройства

Сегодня для дымохода используются прямоугольные зонты двух типов:

Вытяжные зонты. Главным их предназначением является полное устранение ненужных газов, веществ, продуктов сгорания из дымохода. Сильно разогретые потоки воздуха втягиваются зонтом, после чего транспортируются через трубу, где размещены жироулавливающие фильтры и в конечном итоге переправляются обратно в воздуховод, с помощью которого и выводятся из здания. Все это можно легко сделать своими руками.
Приточно-вытяжные зонты. Благодаря ним обеспечивается, как и вытяжка загрязненного воздуха, так и поступление нового, чистого воздуха в помещение. Данные зонты лучше всего использовать в тех комнатах, где из-за определенных обстоятельств ограничивается приток чистого воздуха. Надо всегда проводить расчет с учетом того, что объемы подаваемых и вытягиваемых потоков воздуха всегда будут отличаться друг от друга. Поэтому ни в коем случае не надо рассчитывать на то, что вытяжные зонты поспособствуют полному уничтожению запахов, газов и других веществ. Хотя дымоход, конечно, будет работать намного эффективнее.

Существует и классификация по типу конструкции. Так, вытяжные и приточно-вытяжные прямоугольные и круглые зонты делят на островные и пристенные.

2.1 Монтаж своими руками и особенности расчета

Хочется отметить, что установка своими руками таких зонтов вполне реальна, так как на самом деле ничего сложного в такой работе нет. Ниже приведем несколько наиболее популярных способов установки зонта для дымохода.

Способ №1. Установка пристенных вытяжных зонтов, применяя анкера. Проведя определенный расчет, подбирается длина зонта и в задней части стенки сверлятся 2 или 3 равные отверстия. Используя увеличенные модели шайб, вытяжной зонт сначала притягивается, а потом и устанавливается на стене

Очень важно, чтобы стена была идеально ровной. Установка своими руками прямоугольных зонтов через цанги и шпильки к потолку

В самом начале необходимо под шпильки просверлить 4 идентичные отверстия. Все эти отверстия сверлятся строго по краям зонта, после чего устройство крепится непосредственно к потолку

Современный дымоход идеально работает, если применяется данный вариант. Единственный минус, расчет высоты потолка к стандартной длине шпильки не позволить применять данную технологию, если высота помещения больше, чем 4 метра. Монтаж вытяжных зонтов для дымохода, используя различные тросы и цепи через анкера и кронштейны к потолку. Для того чтобы все сделать своими руками надо приварить 4 кронштейна необходимых параметров к верхней горизонтальной части зонта, после чего с помощью карабина надежно зафиксировать цепь или трос. Второй конец такой цепи или троса надо так же надежно соединить с потолком. Среди недостатков такого метода можно отметить шаткость конструкции, поэтому обвязывать ее воздуховодами совсем не просто, но для дымохода такая схема отлично подходит.

Все эти отверстия сверлятся строго по краям зонта, после чего устройство крепится непосредственно к потолку. Современный дымоход идеально работает, если применяется данный вариант. Единственный минус, расчет высоты потолка к стандартной длине шпильки не позволить применять данную технологию, если высота помещения больше, чем 4 метра. Монтаж вытяжных зонтов для дымохода, используя различные тросы и цепи через анкера и кронштейны к потолку. Для того чтобы все сделать своими руками надо приварить 4 кронштейна необходимых параметров к верхней горизонтальной части зонта, после чего с помощью карабина надежно зафиксировать цепь или трос. Второй конец такой цепи или троса надо так же надежно соединить с потолком. Среди недостатков такого метода можно отметить шаткость конструкции, поэтому обвязывать ее воздуховодами совсем не просто, но для дымохода такая схема отлично подходит.

Как видим, провести установку своими руками совсем не сложно. Главное подстроить зонт как можно ближе под трубу дымохода и учитывать некоторые нюансы.

Область применения

Приточно-вытяжные и вытяжные зонты вентиляционных систем сегодня широко используют промышленные предприятия и не только. Большое распространение такие системы нашли на предприятиях общественного питания, таких как рестораны, столовые, бары, комбинаты питания, кафе и так далее.

Также монтаж зонтов проводится и над всевозможными устройствами теплового оборудования, в частности это касается фритюрниц, газовых плит, жаровых шкафов. Если проведенный расчет позволяет установить такие зонты, то их применяют и в разных производственных помещениях – пищевых, фармакологических, физических, химических.

Методики расчета воздухообмена

Расчет воздухообмена помещений производится по различным показателям. Основным из них считается потребность в свежем воздухе работающих людей, но нередко приходится исходить из других критериев. Например, в помещении нет постоянных рабочих мест, количество людей постоянно меняется, присутствуют различные источники выделяющие вредности и т.д. В подобных ситуациях выбирают наиболее мощный источник с заведомо максимальными потребностями в свежем воздухе и производят расчет воздухообмена исходя из его параметров.

Существуют и другие методики, по которым производится вычисление режима вентиляции помещений. Иногда производят расчет сразу по всем критериям и полученные показатели суммируют, в других ситуациях достаточно определить максимальное значение и руководствоваться им.

Метод кратностей воздухообмена

Необходимо учитывать, что методика определения воздухообмена по кратности является приблизительной, усредненной и не учитывает многие дополнительные факторы воздействия. Однако, в большинстве случаев она вполне подходит для расчетов и используется в СНиП. Для каждого помещения существует свой показатель кратности, однако, при наличии дополнительных источников вредностей необходимо делать поправку и рассчитывать режим воздухообмена для них отдельно.

Существуют собственные показатели кратности по притоку и вытяжке. Они должны быть обеспечены одновременно, чтобы в помещении было организовано превышение или падение давления относительно смежных отделений. Так можно исключить распространение по всему зданию вредных веществ или запахов, или обеспечить распределение свежего приточного воздуха.

Метод скорости всасывания

Важным условием организации оптимальной скорости всасывания является организация нормативной скорости движения воздушного потока внутри кухонных помещений в интервале 0,2-0,5 м/с. В данном случае зонты, примыкающие к стене, имеют большую эффективность, чем островные конструкции.

Метод мощности оборудования

Суть этого метода состоит в расчете тепла, выделяемого работающим оборудованием и требующим вывода из помещения. Кухня наполнена подобными устройствами, среди которых используются:

мармит
конвектомат
гриль-саламандра
скороварка
фритюрница
сковорода опрокидывающаяся
плита конфорочная закрытая
печь
гриль на углях
кипятильник
водяная баня
холодильники
индукционные плиты
печь для пиццы и т.д.

Все эти устройства выделяют большое количество тепла, особенно при одновременной работе многих устройств. При расчете все элементы учитываются с соответствующим коэффициентом загрузки, определяющим среднее время работы в сутки. Расчет воздуха производится по мощности оборудования — на каждый киловатт необходимо выводить определенное количество отработанного потока, в зависимости от размеров тепловыделения установки.

Скорость воздуха в кухонном зонте

Оптимальная скорость потока, идущего через вытяжной зонт, обеспечивается при угле раскрытия конуса, меньшим 60°. Это условие определено расчетным и опытным путем и должно учитываться при выборе конкретной модели оборудования

Наиболее важно руководствоваться этим правилом при подборе установок в горячие цеха предприятий общепита, отличающиеся значительной нагрузкой в часы пик

Преимущества сотрудничества с Вент Центром

Если вы хотите купить вытяжной зонт либо жироуловитель в Москве, обращайтесь в нашу компанию. Мы предлагаем широкий ассортимент вентиляционной техники по доступной цене. У нас вы найдете как островные, так и пристенные зонты различных размеров, изготовленные из надежных материалов. Также вы сможете заказать изготовление оригинальных деталей с индивидуальными параметрами. Среди преимуществ нашей компании стоит отметить:

доступная стоимость продукции самого высокого качества;
быстрая доставка в любой регион Российской Федерации;
возможность самовывоза из стационарного магазина в Москве (адрес склада указан на сайте);
удобный сайт с понятным интерфейсом и подробным описанием товаров всех категорий;
квалифицированные сотрудники, которые оказывают помощь при выборе товара, а также могут осуществлять первичные замеры для определения количества и типа элементов вентиляционной системы;
различные формы оплаты;
регулярное проведение акций и накопительная система скидок для постоянных клиентов;
изготовление деталей на заказ по доступной цене.

Делая заказ в нашей компании, вы можете быть уверены в высоком качестве товара и вежливом обслуживании. Будем рады помочь!

Материалы

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю

Вытяжной зонт для кухни — устройство вентиляционных конструкций
