Что такое антивозвратный клапан для вытяжки: виды, назначение

Как установить обратный клапан для вентиляции

Способ использования обратного клапана зависит от того, какую схему вентиляции планируется использовать. Если речь идёт о комплексной, которая охватывает несколько помещений, то используют магистральный воздуховод, к которому подсоединяют вентиляционные трубы из каждого помещения.

установка обратного клапана на вентиляцию

В некоторых случаях вентиляция с обратным клапаном может потребоваться только для одного или двух отверстий. В таком случае их устанавливают отдельно для каждого из них.

Местоположение клапана в вентиляционной системе

Обратный клапан часто используется вместе с вентиляторами. Пока устройство работает, он остаётся открытым. После выключения оно закрывается, чтобы не допустить обратного тока воздуха.

Если рассматривать классическую схему, когда вытяжка на кухне выходит в трубу, идущую из ванной, то такие клапаны устанавливают в следующих местах:

1. На выходе из ванной для того, чтобы не допустить притока в неё воздуха.
2. На том участке вытяжки, который находится то подсоединения к общей трубе. Он устанавливается так, чтобы воздух не попадал обратно в кухню.
3. При выходи отверстия наружу ставят ещё один обратный клапан.

Если применяются более сложные конструкции, то обратный клапан устанавливается в каждом отверстии до попадания в общий воздуховод. Дополнительно такое устройство оборудуют с внешней стороны стены.

Нюансы установки и обслуживания

Если производится монтаж антивозвратного клапана для отверстия, выходящего на улицу, его необходимо утеплить. Если этого не сделать, то при выходе тёплого воздуха на улице произойдёт его охлаждение. Это приведёт к образованию конденсата.

Отверстие для монтажа можно сделать в середине вентиляционной трубы. Если она расположена вертикально, такое размещение позволит создать декоративный короб и скрыть трубу, оставив доступ к вентиляционному отверстию.

Согласно санитарным нормам не разрешается объединять вытяжку из кухни с теми, которые установлены в ванной или туалете.

Для стандартных вентиляционных отверстий в продаже имеются готовые решения. Их покупка и установка — являются эффективным решением проблемы.

Если возникает необходимость использования принудительной вентиляции, то выгодно использовать для этого тройник. При этом одно отверстие должно быть оборудовано для принудительной, другое — для естественной вентиляции. В этом случае они смогут работать попеременно.

Монтаж устройства на вытяжку

монтаж обратного клапана на вытяжку Это возможно в некоторых случаях. Например, можно сделать клапан для вытяжки для вентиляционной шахты на кухне в многоквартирном доме. Для этого нужно сделать следующее:

• Нужно снять старую вентиляционную решётку.
• Делают картонную рамку. Для этого прикладывают решётку к листу и очерчивают его. Прямоугольник должен быть таким, чтобы обеспечить плотное прилегание вентиляционной решётки.
• Теперь нужно отметить на картоне внутреннюю часть отверстия. Вырезают два прямоугольника там, где будет отверстие, оставляя центральную перекладину.
• Из обложки пластиковой папки-скоросшивателя вырезают две мембраны, которые должны быть немного шире сделанных отверстий. Внешние края мембран должны оставаться внутри отверстия, чтобы они могли отклонятся внутрь.
• Мембраны к картонной рамке прикрепляют при помощи скотча.
• Перед установкой конструкцию прислоняют к вентиляционному отверстию и убеждаются в её работоспособности.
• Конструкцию прикрепляют к стене, снаружи закрывая старой решёткой. Для этого модно использовать дюбели.

Это один из вариантов обратного клапана, который можно сделать самостоятельно. Аналогичные конструкции можно сделать для вентиляции в ванной или туалете.

Как установить обратный клапан для вентиляции

Способ использования обратного клапана зависит от того, какую схему вентиляции планируется использовать. Если речь идёт о комплексной, которая охватывает несколько помещений, то используют магистральный воздуховод, к которому подсоединяют вентиляционные трубы из каждого помещения.

установка обратного клапана на вентиляцию

В некоторых случаях вентиляция с обратным клапаном может потребоваться только для одного или двух отверстий. В таком случае их устанавливают отдельно для каждого из них.

Местоположение клапана в вентиляционной системе

Обратный клапан часто используется вместе с вентиляторами. Пока устройство работает, он остаётся открытым. После выключения оно закрывается, чтобы не допустить обратного тока воздуха.

Если рассматривать классическую схему, когда вытяжка на кухне выходит в трубу, идущую из ванной, то такие клапаны устанавливают в следующих местах:

1. На выходе из ванной для того, чтобы не допустить притока в неё воздуха.
2. На том участке вытяжки, который находится то подсоединения к общей трубе. Он устанавливается так, чтобы воздух не попадал обратно в кухню.
3. При выходи отверстия наружу ставят ещё один обратный клапан.

Если применяются более сложные конструкции, то обратный клапан устанавливается в каждом отверстии до попадания в общий воздуховод. Дополнительно такое устройство оборудуют с внешней стороны стены.

Нюансы установки и обслуживания

Если производится монтаж антивозвратного клапана для отверстия, выходящего на улицу, его необходимо утеплить. Если этого не сделать, то при выходе тёплого воздуха на улице произойдёт его охлаждение. Это приведёт к образованию конденсата.

Отверстие для монтажа можно сделать в середине вентиляционной трубы. Если она расположена вертикально, такое размещение позволит создать декоративный короб и скрыть трубу, оставив доступ к вентиляционному отверстию.

Согласно санитарным нормам не разрешается объединять вытяжку из кухни с теми, которые установлены в ванной или туалете.

Для стандартных вентиляционных отверстий в продаже имеются готовые решения. Их покупка и установка — являются эффективным решением проблемы.

Если возникает необходимость использования принудительной вентиляции, то выгодно использовать для этого тройник. При этом одно отверстие должно быть оборудовано для принудительной, другое — для естественной вентиляции. В этом случае они смогут работать попеременно.

Монтаж устройства на вытяжку

монтаж обратного клапана на вытяжку

Это возможно в некоторых случаях. Например, можно сделать клапан для вытяжки для вентиляционной шахты на кухне в многоквартирном доме. Для этого нужно сделать следующее:

• Нужно снять старую вентиляционную решётку.
• Делают картонную рамку. Для этого прикладывают решётку к листу и очерчивают его. Прямоугольник должен быть таким, чтобы обеспечить плотное прилегание вентиляционной решётки.
• Теперь нужно отметить на картоне внутреннюю часть отверстия. Вырезают два прямоугольника там, где будет отверстие, оставляя центральную перекладину.
• Из обложки пластиковой папки-скоросшивателя вырезают две мембраны, которые должны быть немного шире сделанных отверстий. Внешние края мембран должны оставаться внутри отверстия, чтобы они могли отклонятся внутрь.
• Мембраны к картонной рамке прикрепляют при помощи скотча.
• Перед установкой конструкцию прислоняют к вентиляционному отверстию и убеждаются в её работоспособности.
• Конструкцию прикрепляют к стене, снаружи закрывая старой решёткой. Для этого модно использовать дюбели.

Это один из вариантов обратного клапана, который можно сделать самостоятельно. Аналогичные конструкции можно сделать для вентиляции в ванной или туалете.

Виды обратных клапанов

Все обратные клапаны подразделяются в зависимости от способа открывания:

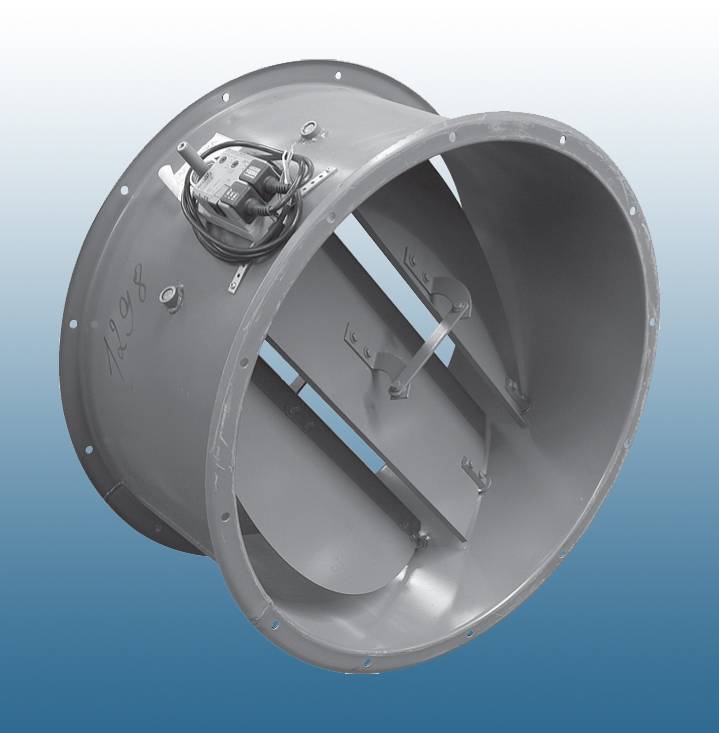

1. С электроприводом. Модели рассчитаны на автоматическое открывание створок в момент запуска кухонной вытяжки или канального вентилятора. Их устанавливают только в системах принудительной вентиляции.
2. Ручные. Закрывание и открывание заслонок происходит вручную при нажатии на специальный рычаг. Их основные недостатки в невысокой герметичности и неудобном использовании.
3. Механические модели используют чаще всего. Их створки приводит в действие воздушный поток. Если он движется в правильном направлении, створки открыты. При перевернутой тяге они автоматически закрываются. Механические клапаны используют в системах с естественным и принудительным движением воздушных масс.

Гравитационный одностворчатый

Принцип работы этой разновидности основан на давлении воздуха, идущего из помещения наружу. Он давит на створку и открывает ее. При отсутствии движения воздушных масс или смене направления на обратное заслонки сами закрываются под собственной тяжестью.

Одностворчатые клапаны гравитационного типа делятся на две разновидности:

• с противовесом, установленным с внутренней или внешней стороны;
• со створками, ось крепления которых перемещается относительно центральной оси.

Чтобы заслонки закрывались под собственной тяжестью, конструкцию устанавливают строго вертикально или горизонтально. Это зависит от конструктивного исполнения. В процессе установки используют строительный уровень. Если клапан поставить неровно, то он будет не полностью закрываться, а для его открывания понадобится сильная тяга.

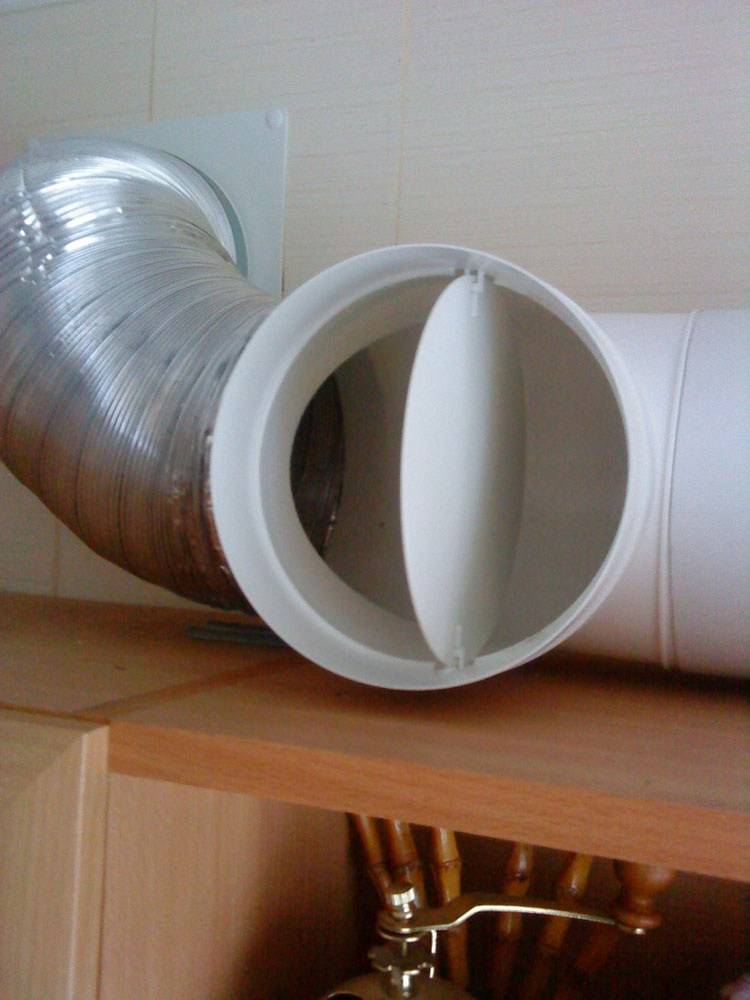

Пружинный двухстворчатый

Модели с двумя заслонками еще называют «бабочка», потому что в закрытом состоянии створки напоминают крылья этого насекомого. Для закрывания створок при появлении обратной тяги установлена специальная пружина.

В работе механизма не используют силу тяжести, поэтому допустима установка под разными углами. Однако пружинный клапан устанавливают только в каналах принудительной вентиляции, которые укомплектованы кухонной вытяжкой или канальным вентилятором.

Мембранный

В мембранных разновидностях установлена заслонка из гибкого материала. Движущиеся воздушные массы меняют ее направление. Пластина расположена так, что при правильном движении воздуха она открыта, а при перевернутой тяге закрыта.

Недостаток мембранных клапанов в том, что сильный поток воздуха способен деформировать пластину. Для защиты от изменения конфигурации на нее устанавливают ребра жесткости. Они повышают ее прочность в закрытом состоянии. Если выбрать модель без ребер жесткости, то со временем створки перестанут герметично закрываться.

Многостворчатый

Это устройство внешне напоминает жалюзи. В работе использован гравитационный принцип. Вместо одной заслонки стоит несколько створок, что позволяет уменьшить габариты. В открытом положении узкие заслонки практически не занимают место, что является существенным преимуществом перед одностворчатыми механизмами.

Решетки с жалюзи изготавливают со стандартными типоразмерами, которые подходят под отверстия вентиляционных каналов. Клапан не ставят внутрь канала. Он предназначен для установки на решетку или отверстие воздуховода. Многостворчатые модели разрешено ставить со стороны улицы, потому что они не замерзают, как пружинные и мембранные разновидности.

Классификация устройств

Разновидности вытяжных клапанов можно распределить по нескольким группам:

1. По конструкции.
   • Одностворчатое устройство гравитационного действия. Во время воздействия силы воздушного потока из помещения, оказывается давление на створку клапана, и она открывается. Если движения воздуха нет, или же возникает обратная тяга, давление на створку не оказывается, и она закрывается. Такая конструкция чаще используется в вентиляции естественного типа.
2. Обратный клапан «бабочка». Конструкция содержит две шторки, которые складываются под силой давления и раскладываются при её отсутствии с помощью пружины.
3. Гравитационный клапан – жалюзи. Его принцип действия аналогичен первому варианту. Обычно устанавливается на вытяжках в стенах, ведущих на улицу.
4. Мембранный тип: его принцип действия основан на изменении положения гибкой пластины под действием потока воздуха. Чаще всего устанавливается этот обратный клапан для естественной вентиляции, поскольку не требуется сильного движения воздуха, чтобы воздействовать на мембрану.
5. По типу управления: ручные и автоматические.
6. По типу установки: горизонтальные, вертикальные.
7. По форме: круглые, прямоугольные. Выбор круглого или прямоугольного клапана зависит от формы и размера сечения воздушного канала.
8. По пропускной способности. В зависимости от объёма воздуха, который проходит сквозь клапан за единицу времени.
9. По материалу изготовления: металлические и пластиковые. Чаще производится установка пластикового обратного клапана для вентиляции, так как он менее шумный.

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

• Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
• Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.

• Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
• Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.

• После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
• Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

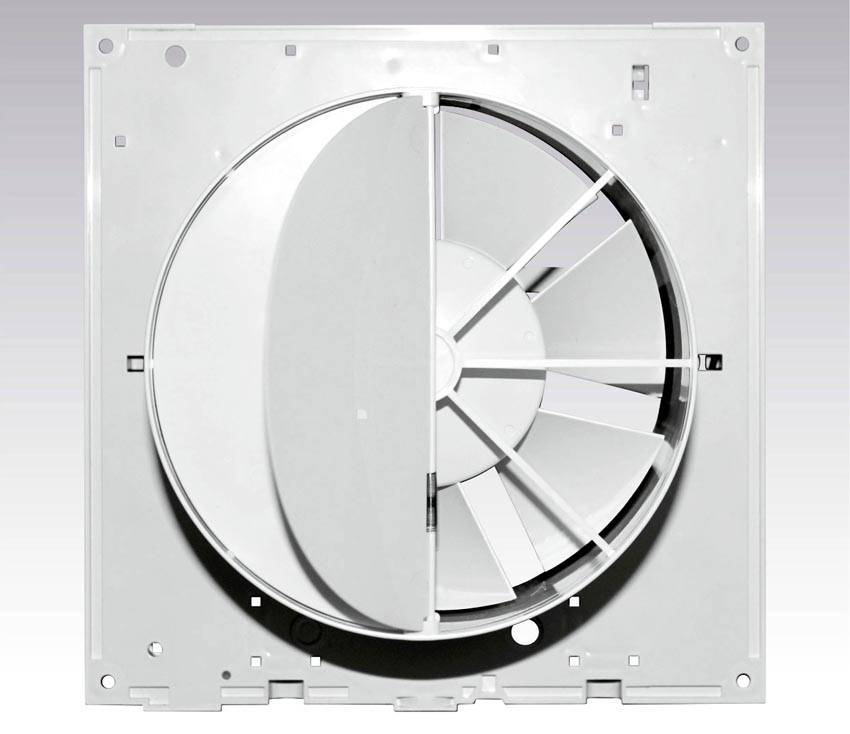

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

• тип сечения;
• размеры клапана;
• используемый материал;
• конструкция;
• целевое назначение;
• марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Назначение и разновидности вытяжных клапанов

Один из видов обратных клапанов

Как правило, такие устройства просты по своей конструкции, но, несмотря на это, выполняют весьма важную функцию – препятствуют проникновению вытяжного воздуха обратно в помещение. Причины, почему это иногда происходит, могут быть различные. Наиболее распространённой из них является нарушение герметичности вентиляционных ходов или же их засор. В случае если жалобы в соответствующие инстанции не дали результатов, можно самостоятельно решить проблему, установив обратный клапан для вентиляции.

Различают устройства двух типов:

• с вертикальной установкой;
• с горизонтальной установкой.

При том необходимо учитывать конструкцию вентиляционной системы. Если воздуховод имеет вертикальное расположение, то воздушный поток в нём непременно должен двигаться также вертикально. Соответственно, установка обратного клапана на вентиляцию в данном случае производится в горизонтальном положении. Таким образом, обеспечивается возможность корректной работы лопастей.

Так же различают клапаны по виду материала и по сечению. Существуют круглые и прямоугольные клапаны. Используемый материал имеет свои особенности, поэтому в некоторых системах применяется пластиковый обратный клапан для вентиляции, в других – металлический.

Наиболее востребован сегодня пластиковый обратный клапан для вентиляции пропускной способностью 4-6 м/с, что объясняется отсутствием шумового эффекта при открывании и закрывании лопастей. Данные устройства могут работать как самостоятельно, так и от вытяжного вентилятора.

Как работает устройство?

По сути, обратный клапан – это заслонка от воздушного потока снаружи внутрь дома. Устройство представляет собой несколько створок, прикрепленных либо к одной центральной оси, либо к нескольким параллельно расположенным по отношению друг к другу. Под давлением воздуха створки (ламели) приподнимаются, но свое действие производят только в одном направлении. Если воздушного потока нет, они возвращаются в первоначальное положение под воздействием своего веса (специализированных пружин).

Конструкция клапана

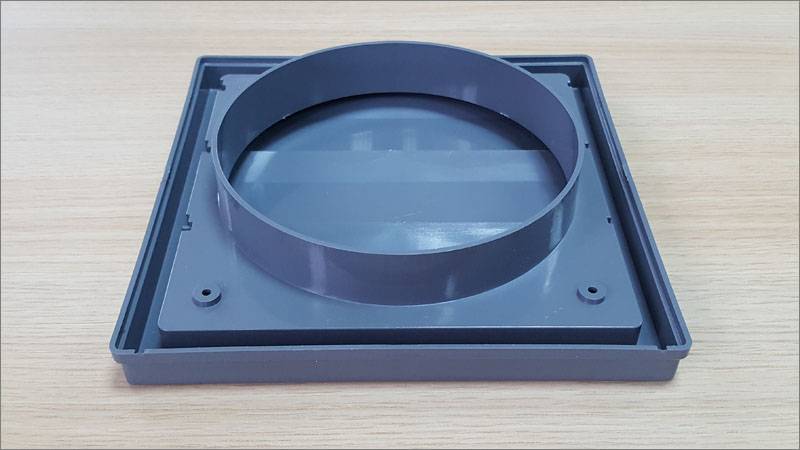

Обратный клапан имеет прямоугольную, круглую или квадратную формы. В зависимости от применения изготавливается из пластика (для бытовых помещений) или металла (для предприятий, работающих с опасными веществами). Устройство состоит из следующих элементов:

• корпус – в зависимости от объема вентиляции размерами от 120 мм до 1 м;
• ламели – створки (лопасти), закрепленные на оси;
• ограничитель – не позволяет лопастям проворачиваться более 90°;
• в некоторых устройствах дополнительно присутствует пружина, с ее помощью створки возвращаются в первоначальное положение.

Антивозвратный клапан устанавливают не только в вентиляционную трубу, но и на вентиляторы, вентиляции с решетками.

Устройство и принцип работы

Клапан на вентиляцию устроен достаточно просто и представляет собой трубу с закрепленной внутри затворной шторкой, которая раскрывается только в одном направлении. Данные приборы изготавливаются под размеры и форму соответствующих вентканалов.

Конструкция прибора имеет следующие составляющие:

• корпус;
• створки, установленные на стержень;
• выступ, ограничивающий ход створки на открывание/закрывание;
• возвратная пружина.

Когда потоком воздуха из здания создается давление на створку, она открывается. В закрытом состоянии заслонка прилегает плотно к стенкам вентканала и преграждает ход воздуху.

Как установить готовую конструкцию?

При приобретении готового клапана важно проследить наличие инструкции в комплектации устройства. Ее тщательно изучают, т

к. разные конструкции имеют отличия в установке: за/перед вентилятором, с дополнительной ручной заслонкой, для различного сечения шахты воздухоотвода и прочее. Для того чтобы поставить обратный клапан, потребуются:

• непосредственно устройство;
• шуруповерт;
• саморезы;
• строительный силикон.

Инструкция для монтажа своими руками:

1. Проверяют комплектацию (сделать это лучше еще при покупке).
2. Если в шахте стоял вентилятор, его демонтируют.
3. Новый вентилятор вставляют в воздуховод. Чтобы крепление сидело плотно, используют уплотнительное резиновое сантехническое кольцо.
4. Делают отметки для будущих крепежей. Если вентилятор крепится снаружи стены, его закрепляют строительным силиконом.
5. Определив место вывода проводки, из корпуса вентилятора выводят провода – они не должны попадать под пропеллер (лопасти).
6. Закрепить вентилятор, соединить провода проводки с проводами устройства.
7. Закрепить дополнительное оборудование: решетку, сетку.
8. Установить на саморезы обратный клапан. Точную горизонтальность вымеряют уровнем.
9. Монтировать все наружные дополнительные детали, крышку.
10. Проверить правильное функционирование всей конструкции «вентилятор + клапан».

Простейшее устройство можно изготовить самостоятельно. Но если требуется более сложная конструкция или с электроприводом, то специалисты советуют приобретать обратный клапан в магазине. Установить изделие своими руками не составит труда

Важно тщательно изучить инструкцию и потратить немного свободного времени

Принцип работы

При использовании вентиляции воздух может проходить как в одном, так и в другом направлении. Чтобы воздух мог двигаться только в одном из них другое закрываю специальным клапаном. Принцип действия основан на том, что воздух, двигаясь обратно, закрывает заслонку, которая препятствует его дальнейшему движению.

принцип работы клапана

Конструктивно заслонку могут сделать в виде поворачивающейся лопасти или лепестковый. При обычном направлении движения препятствие прижимается к краям, а при обратном — устанавливается перпендикулярно, закрывая отверстие.

При его применении клапан испытывает сильное аэродинамическое сопротивление. Его конструкция должна обеспечивать надёжность и устойчивость.

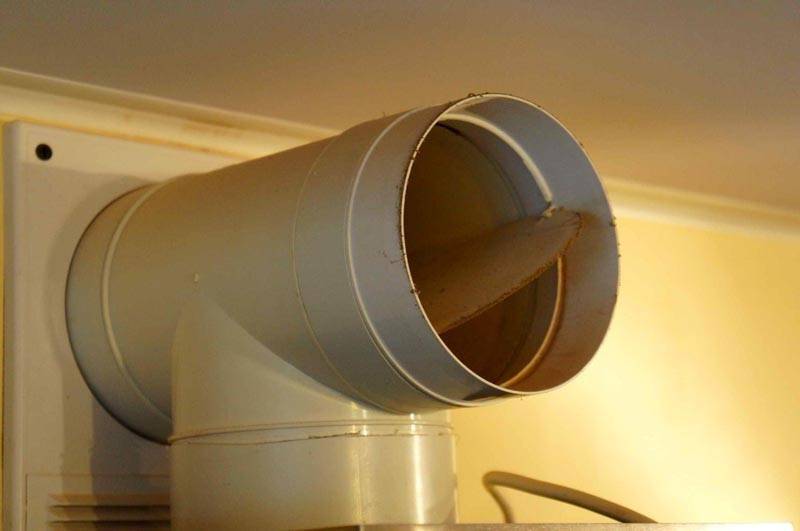

Это устройство представляет собой небольшой отрезок трубы. Он может иметь круглое или прямоугольное отверстие. По форме и размерам он должен подходить к вентиляционному отверстию, для которого предназначен.

Внутри его расположен тонкий стержень, на котором свободно вращается заслонка. Конструкция продумана таким образом, чтобы при нужном направлении движения она приближалась к краю и не препятствовала движения воздуха.

Если направление меняется, воздух разворачивает заслонку и она перекрывает отверстие. Таким образом движение происходит только в правильном направлении.
