Смесительный узел (коллектор) для теплого пола — устройство, схемы, монтаж

Устройство коллектора и схемы его подключения

Использование современного коллектора имеет ряд преимуществ и без указанного элемента, обеспечить эффективную и безопасную работу данного типа отопления нельзя:

• безопасность, исключается возможность подачи очень горячей воды в систему;
• возможность управлять температурой в каждом отдельном контуре, а установка терморегулятора и электропривода, позволяет автоматизировать этот процесс и корректировать температуру пола, в зависимости от погодных условий;
• можно проводить регулировку температуры и в ручном режиме, но этот способ не стоит применять, если используется высокотемпературный источник подачи горячей воды;
• есть возможность ограничить температуру, для этого на термостатической головке выставляют определенный уровень, выше которого вода в греющие контуры подаваться не будет.

Применяется несколько способов соединения труб:

• параллельное;
• последовательное;
• смешанное.

Если используется параллельная система, то большая вероятность потери некоторого количества тепла, но этот вариант позволяет устанавливать двухходовой клапан, который является дополнительным элементом регулирования.

Наиболее производительной является последовательная система. Комбинированная система сочетает в себе преимущества двух предыдущих, ее монтаж проводится быстро и просто.

Суть коллектора

Главная особенность водяного теплого пола состоит в теплоносителе, вода постепенно двигаясь к отопительному контуру, отдает часть своей энергии.

Именно поэтому нагрев пола происходит с отдачей тепла воздуху, который перемешается внутри помещения, а он, как известно, направляется снизу вверх. За подачу теплой воды в контур и интенсивность отвечает ряд устройств:

1. основным считается клапан;
2. должен присутствовать насос;
3. коллектор.

Весь контроль распространения воды производится с помощью расходомера. Именно этот прибор выполняет основную роль в работе всей системы.

Все коллектора рассчитываются именно для горячей воды, а также они необходимы, чтобы собирать отработанный материал. В самом узле происходит процесс смешивания горячей воды, которая поступает от источника и обраткой.

Благодаря ротаметрам есть шанс обеспечить весь объем воды для поступления ее к полам. Проще говоря, оборудование самостоятельно проконтролирует тепло в водяном поле.

Обогрев пола не может обходиться без ротаметра. Конструкция включает корпус, выполненный из пластмассы, но есть модели из латуни. Внутри любого прибора размещается поплавок. Имеется колба со шкалой.

Поплавок может перемещаться вниз и вверх и при этом показывает на определенное деление шкалы. Судя по ней, можно будет судить об объеме теплоносителя, который циркулируется в трубопроводе.

Если говорить о теории, то система работает без прибора, но в таком случае регулировку приходиться проводить вручную, надеясь на свои ощущения.

Расходомер для коллектора теплого пола играет важную роль, если от него отказаться, то будут следующие проблемы:

1. дело в том, что при отсутствии расходомера некоторые контуры пола могут снабжаться теплоносителями, при этом особенности помещения не будут учитываться;
2. расход энергоносителя, который используется для работы приборов нагревания, например, используется либо газ, либо электричество, будет чрезмерно увеличенным.

Допустим, планируется одновременно отопить ванную и другую комнату, например, спальню. Котел, работающий на газу, будет греть воду для ванной и спальни абсолютно идентично, то есть будет присутствовать один температурный режим.

Но надо учитывать, что ванная комната маленькая по квадратуре, чтобы ее обогреть надо меньше воды с котла, а вот для снабжения спальни воды требуется больше. Сравнять тепло каждой комнаты можно, но только в таком случае потребуется использовать расходомер.

Если будет использовать данное устройство, то в ванной и спальне установиться температура для комфортного пребывания там.

Внимательно оценив принцип действия этого устройства можно сделать такие выводы:

1. прибор может функционировать абсолютно автономно, при этом не потребуется использовать никаких дополнительных источников питания;
2. главный принцип работы расходомера дает возможность в достатке расходовать теплоноситель для контура и еще значительно снизить энергетические затраты всех нагревательных приборов;
3. конструкция всего прибора способна обеспечить контроль над количеством поступаемой воды в трубы;
4. коллектор, который устанавливается вместе с расходомером, значительно делает легче контроль над работой всей системы, в общем. Также монтаж системы не сложный и особого обслуживания не требует.

Разводка

Установка в дом отопления  — водоснабжения начинается с выбора схемы разводки инженерных систем.

ХВС

Холодная вода разводится по тупиковой схеме (то есть движется по водопроводу только при водоразборе).

Разводка может быть:

Изображение	Описание
Тройниковая разводка типична для зданий советской постройки	Тройниковой: точки водоразбора последовательно подключаются к общей для всех подводке. Преимущество тройниковой разводки — небольшая материалоемкость, недостаток — падение напора во всем водопроводе при расходе воды через любой подключенный прибор.
Коллекторный шкаф на водоснабжении	Коллекторной: каждый прибор снабжен собственной подводкой, начинающейся в коллекторном шкафу и снабженной отсекающим краном. Падения напора нет, зато расход труб в несколько раз больше и монтировать их волей-неволей приходится только скрыто.

ГВС

Кроме тупиковой разводки, на ГВС практикуются схемы с рециркуляцией. Циркуляционный насос непрерывно прокачивает воду между врезками бойлера. Тем самым обеспечивается мгновенная подача горячей воды к любому крану и непрерывный нагрев смонтированных в разрыв подводок полотенцесушителей.

Подача ГВС с рециркуляцией от бойлера косвенного нагрева

Отопление

Как и водоснабжение, отопление может быть коллекторным или последовательным (тройниковым). Первый тип разводки чаще применяется с водяными теплыми полами: высокое гидравлическое сопротивление труб небольшого диаметра, уложенных в стяжку, ограничивает длину одного контура значением в 100-120 метров.

Кроме того, разводка отопления может быть:

Изображение	Описание
Классическая «ленинградка»: батареи подключены параллельно единственному розливу	Однотрубной. Так называемая ленинградка представляет собой кольцо отопительного розлива с подключенными параллельно ему радиаторами. Достоинство ленинградки — абсолютная отказоустойчивость: пока на концах розлива есть хоть какой-то перепад, циркуляция в нем продолжается. Недостаток — в значительном перепаде температуры между отопительными приборами.
Тупиковая двухтрубная разводка: ближние к котлу радиаторы горячее дальних, поскольку большая часть теплоносителя циркулирует через них	Двухтрубной тупиковой: радиаторы подключаются в качестве перемычек между розливами подачи и обратки; при этом в момент перетока из розлива в розлив направление движения теплоносителя меняется на противоположное. Такая разводка позволяет обойти любые препятствия и сформировать несколько параллельных веток отопительной системы. Однако перемычки между розливами вызывают падение перепада между ними по мере удаления от котла. Результат — охлаждение дальних отопительных приборов вплоть до разморозки в сильные холода. Проблему удается решить балансировкой — ограничением проходимости подводок ближних к котлу батарей.
Петля Тихельмана обеспечивает одинаковую температуру батарей без дросселирования подводок	Двухтрубной попутной (петлей Тихельмана). В ней формируется несколько малых контуров с одинаковой длиной и, соответственно, одинаковым гидравлическим сопротивлением. В результате все батареи нагреты до одинаковой температуры.

Схемы подключения радиаторов

Монтаж отопления и водоснабжения в загородном доме включает, среди прочего, установку отопительных приборов. Если панельные радиаторы и конвекторы монтируются лишь предусмотренным производителем способом, то секционные радиаторы могут быть подключены к розливу или стояку по одной из трех схем.

Изображение	Описание
Одностороннее подключение — для умеренного количества секций	Боковое одностороннее подключение эффективно при длине батареи не больше 10 секций. Если она длиннее, крайние секции будут заметно холоднее ближних к подводкам.
Диагональное подключение к двум розливам	Диагональное подключение эффективно при любой длине прибора и обеспечивает равномерный нагрев всех секций.
Подводки подключены только к нижнему коллектору радиатора	Нижнее двухстороннее подключение выгодно тем, что гарантирует циркуляцию даже при завоздушивании контура (воздух вытесняется в верхний коллектор, а циркуляция идет через нижний). Кроме того, при нижнем двухстороннем подключении батарее никогда не потребуется промывка: весь ил уносит циркулирующий через нижний коллектор теплоноситель.

Обустройство насосно-смесительного узла

Каждый производитель предлагает свои конструктивные решения смесителей для тёплых полов. Однако готовые узлы, особенно импортные, достаточно дорогие, тогда как собрать такое устройство можно самостоятельно из отдельных элементов. Как сделать такой бюджетный вариант, мы расскажем далее, взяв за основу вариант с трёхходовым клапаном.

Элементы для сборки

Приобретаете все компоненты, необходимые для сборки узла.

Что требуется для сборки смесительного узла

Основные детали для контура в помещении площадью 20 м кв.:

• циркуляционный насос мощностью 15/4;
• два терморегулируемых коллектора;
• смесительный клапан;
• два обратных клапана;
• фитинги с накидной гайкой (обычно 16х2);
• муфты с переходом на наружный и внутренний радиус;
• сантехнический лён для уплотнения соединений;
• силиконовый герметик Unipak.

Коллектор теплого пола

Размеры соединительной арматуры подбираются в соответствии с мощностью системы и диаметра трубопровода.

Таблица. Пошаговая инструкция по сборке.

Шаги, фото
Описание действий

Шаг 1

На смесительном клапане есть стрелка, которая показывает направление движения теплоносителя. С той стороны, где она красная, должен быть вход трубы с горячей водой.

Шаг 2

Снизу находится вход обратки.

Шаг 3

Берёте переходную муфту, отделяете небольшую прядь льна и наматываете его на резьбу насухую. Форма намотки значения не имеет, попадать по шагу резьбы необязательно.

Шаг 4

Затем выдавливаете поверх льна немного герметика и пальцем распределяете его по всей окружности резьбы. Старайтесь это делать аккуратно, чтобы герметик не попал внутрь муфты.

Шаг 5

Прикручиваете переходник к смесительному клапану с той стороны, откуда будет выходить вода для контура пола.

Шаг 6

Чтобы затянуть соединение, можно воспользоваться вставленными внутрь втулки пассатижами. Выдавленные при этом излишки герметика следует убрать салфеткой.

Шаг 7

Аналогично с противоположной стороны (откуда будет заходить горячая вода) с помощью переходника с двухсторонней резьбой к смесительному тройнику присоединяется обратный клапан. Соединение хорошо затягиваете разводным ключом и снова протираете насухо.

Шаг 8

После того как втулка будет хорошо затянута, прикручиваете сам клапан

Его очень важно правильно поставить. Ориентируйтесь по стрелочке на корпусе, которая показывает направление движения воды.

Шаг 9

Обратный клапан будет стоять в нижней части смесителя – там, где в него будет заходить остывшая вода из обратного трубопровода.

Шаг 10

К обратному клапану присоединяется тройник с вентилем, через который коллектор будет сообщаться со смесителем.

Шаг 11

Сам смесительный узел уже собран

Теперь нужно присоединить к нему остальное. Сначала насос, предварительно установив на соединение резиновую прокладку.

Шаг 12

Насос будет находиться слева, на выходе из смесителя.

Шаг 13

Снизу к тройнику через угловой переходник присоединяется коллектор.

Шаг 14

На выходное отверстие насоса навинчивается фитинг. В данном случае он полипропиленовый, но может быть и любой другой. Главное – качественно выполнить соединение.

Шаг 15

Для того чтобы потом можно было закрепить узел на стене и обеспечить коллектору отступ для прохождения под ним трубы обратки, воспользуйтесь сантехническим хомутом. Обычно он крепится на шпильку, но в данном случае мастер отрезал 2 см от пропиленовой трубы, чтобы воспользоваться ею как подставкой.

Шаг 16

Гайка хомута как раз идеально входит в отверстие трубки.

Шаг 17

Устанавливаете хомуты. В данном случае их будет три: под коллектором обратки, под полипропиленовым фитингом слева от насоса и справа, под вентилем на входе горячей воды.

Шаг 18

Когда вы покупаете узел в сборе от производителя, в комплекте есть специальный экран, на который он устанавливается. Так как мы собираем его сами, в качестве экрана можно использовать кусок листа OSB, вырезанного по нужному размеру. Поставьте на него собранный узел, подложите в нужных местах хомуты с подставками и обрисуйте их контуры, чтобы было видно, где выполнять крепления.

Шаг 19

Теперь коллектор нужно снять и закрепить хомуты к панели.

Шаг 20

Для этого в них по центру нужно просверлить тонкие отверстия, и саморезами прикрутить к плите.

Шаг 21

Когда смесительный узел будет установлен на штатное место и зафиксированным хомутами, останется только присоединить к нему со стороны насоса коллектор тёплого пола.Примечание! В данном случае мастер собирает эту часть конструкции из полипропилена, но так как у вас наверняка нет для него специального паяльника, можно использовать соединительную арматуру из латуни.

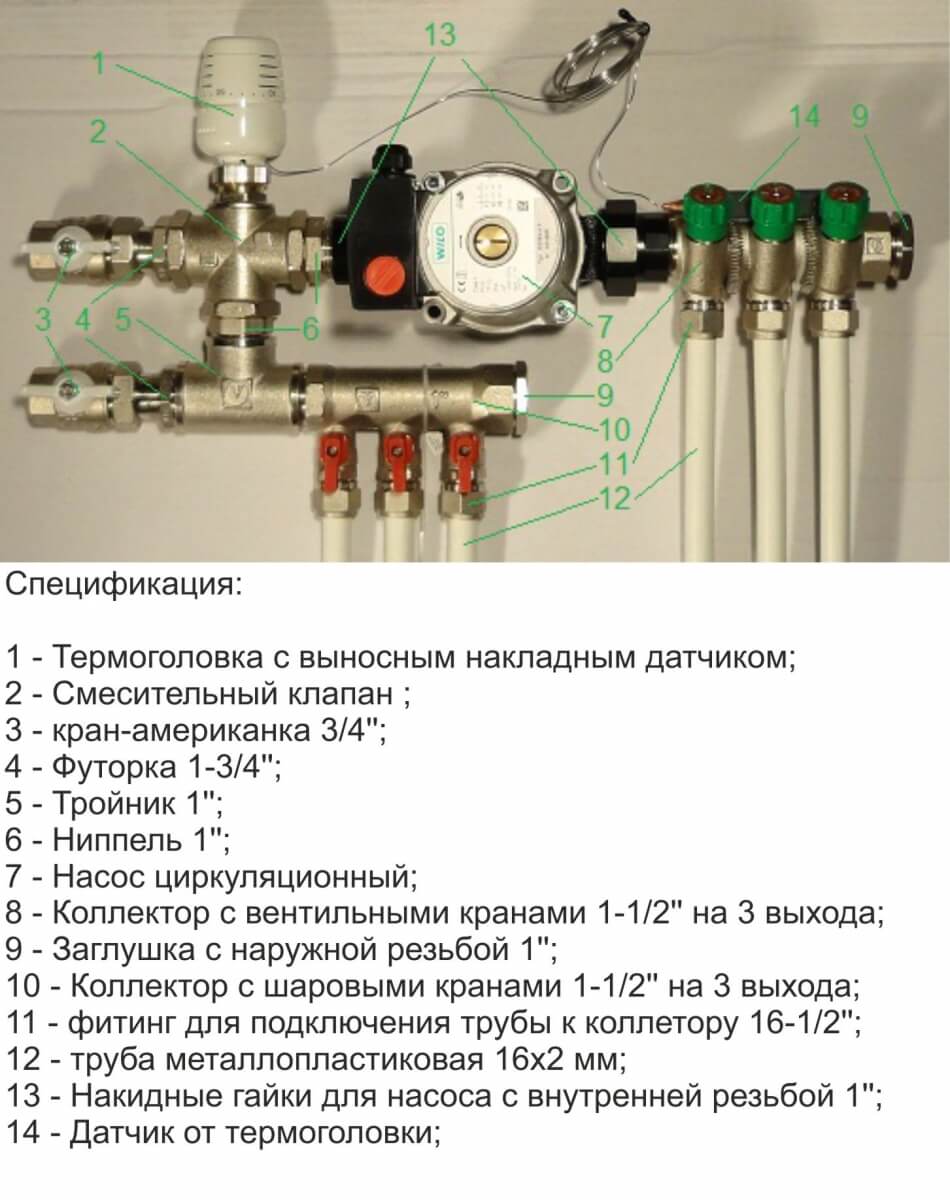

Как выглядит собранный смесительный узел

В конечном итоге смесительный узел ручной сборки будет выглядеть так, как показано на фото, и мы очень надеемся, что у вас всё получилось.

Шкаф коллектора

У тех, у кого обогревающее построение определен в отдельном помещении, этот компонент не требуется. Для других, все компоненты требуется как-то скрыть, завышенное количество труб, насосы, механизмы, для этого пользуются шкафами (тумбами) с крепежами.

Они бывают как встроенные, так и наружные, где используют материалы для боковых стенок тумбы, чтобы с легкостью проделать отверстия для других частей. существуют функции регулирования размеров ножек, изменять форму самой тумбы, и менять направление открытия дверцы. Крепиться тумба через ножки или тыльная составляющая.

Крепиться тумба через ножки или тыльная составляющая.

Некоторые тумбы состоят из оцинкованного материала, покрашены распыляющим способом, вследствие чего не будет портить основной вид комнаты. Стенки тумбы должны быть плотными, чтобы предотвратить деформацию при нарушении функционировании сооружения.

В действительности не получается чтобы все связки и связки труб, равноценно состояли из одинакового расстояния и нагрузки построения.

Вследствие этого, выходит, что трубы теплого пола имеют неодинаковую длину, вследствие чего происходит неравномерное обогревание комнаты, дома. Вследствие чего неизбежно использовать задвижки по регулированию подачи воды в устройстве.

Типы коллекторов

Коллекторы делятся на несколько разновидностей в зависимости от их цены, набора функций и материала изготовления. Наиболее дорогими и надежными считаются узлы, сделанные из нержавеющей стали. Латунные коллекторы включают в среднюю категорию, они способны прослужить долго, если сделаны из качественного и прочного сплава. Недорогие устройства изготавливаются из полипропилена, они подходят только для низких температур. Сам прибор внешне представляет собой часть трубы с нужным числом отводов, он может иметь простую или сложную комплектацию.

В перечень распространенных вариантов входят коллекторы:

• с фитингами для подсоединения контуров;
• с кранами интегрированного типа;
• с вентилями для регулирования воды.

Монтаж смесительного узла

Итак, монтаж коллектора теплого пола производится на стену. Поэтому для него покупается специальный металлический шкаф. Он может быть открытого исполнения или закрытого. Обычно под шкаф в стене делается ниша, куда он и вставляется. Если есть возможность, то лучше коллекторную группу спрятать в соседнее служебное помещение. Это делается исключительно из соображений дизайна интерьера комнаты.

Теперь в шкаф проводятся два контура от общей отопительной системы дома. В него вводятся две трубы: подача и обратка теплоносителя. Они подключаются к гребенке через отсекающие вентили. Затем к каждому входному патрубку подключаются ветви теплого пола, по которым теплоноситель будет поступать в него, к отводящему коллектору подключаются трубы обратки теплых полов.

После чего необходимо протестировать всю отопительную систему на предмет корректной ее работы

Здесь очень важно правильно отрегулировать температуру теплоносителя. Вот почему многие производители к каждому входному патрубку на коллекторе подачи теплоносителя устанавливают термоголовки

Именно с их помощью можно регулировать подачу теплоносителя в зависимости от его температуры. А если еще установить автоматическую систему контроля с полной саморегуляцией, то такому смесительному узлу просто цены нет.

Подключение контуров

Вот так производится установка коллектора теплого пола. Казалось бы, что ничего сложно в этом нет

Единственное, на что хотелось бы обратить ваше внимание, это на правильное подключение ветвей, чтобы не перепутать конец подающего контура с концом обратного. Ведь теплый пол укладывается по определенной схеме, так что не перепутайте

Монтаж коллектора водяного теплого пола

Монтаж коллектора можно условно разделить на несколько этапов.

1. Монтаж коллекторного шкафа, рекомендации по его установке можете прочитать в первом пункте статьи. Если коллектор устанавливается без шкафа, то располагайте его на высоте 1 метра, после поднятия уровня пола он останется на наиболее подходящей высоте, да и подводить трубы контура будет гораздо удобней.
2. Сборка коллектора при покупке его составляющих по отдельности. Все резьбовые соединения не забываем проматывать фум лентой во избежании возникновении течи. Если покупался коллектор в сборе то переходим сразу к его установке.
3. Установка коллекторного узла в шкаф (если есть) или на стену. В комплекте с коллектором должны продаваться крепежные пластины, которые крепятся к стене на дюбеля или анкера. При разметке мест для крепежных пластин следует учесть что коллекторные трубы будут заворачиваться на подводящие и отводящие трубы системы отопления. Не забываем про смесительный узел, он устанавливается между коллектором и подводящей и отводящей трубами.
4. Монтаж труб контуров теплого пола. Здесь возможны два варианта установки. Первый — когда начало контура сразу крепится к коллектору и потом ведется прокладка контура по полу и второй — когда оставляется запас и после прокладки всех контуров производится подключение контуров к коллекторам. Каким путем установки воспользоваться — решать Вам, можете попробовать оба варианта на двух контурах и решить какой Вам удобней. Для предотвращения перегрева зон контуров у коллектора не забудьте изолировать каждую подведенную трубу защитной гофрированной трубой.
5. Балансировка коллектора, то есть настройка сервоприводов по скорости потока рассчитанные для каждого контура, для равномерного нагрева всех петель контура.
6. Проверка коллекторного узла на течи. Проводится путем заполнения системы водой. Рекомендуется заполнять систему последовательно (каждый контур отдельно), так Вы избежите образования воздушных пробок в системе. После заполнения системы водой проверяем её давлением, подключаем компрессор к подводящей трубе и нагнетаем, по правилам проверки данных систем, трехкратное давление в систему и оставляем минимум на сутки, для точного контроля возможных утечек из системы. Затем, не убирая из системы давление, можно производить укладку бетонной стяжки или укладку верхнего слоя при настильной системе монтажа. Рекомендации по выбору вида теплых полов Вы всегда можете прочитать в статье Какие теплые полы бывают.

В видеоролике Вы можете просмотреть наглядно все этапы монтажа теплого пола, в том числе и подключение коллектора и его настройки.

https://youtube.com/watch?v=7hK06GsIq44

Надеюсь эта статья помогла Вам разобраться с частью вопросов по обустройству теплых полов. Также на нашем сайте Вы сможете изучить и другие вопросы связанные с системой «теплый пол».

Удачи в ремонте!

Схема с терморегулирующим комплектом для одной петли

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.

Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:

ограничитель температуры теплоносителя

ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате

воздухоотводчики

Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.

Чаще всего люди применяют такие комплекты в 3-х случаях:

12

Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.

3

Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.

Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.

Недостатки такого комплекта:

малый комфорт – если хорошенько топить котел, пол у вас будет постоянно перегретым

Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.

Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.

Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.

Более подробно с работой системы можно ознакомиться в паспорте на изделие – скачать.

второй недостаток – комплект будет эффективно работать только в двухтрубной системе

В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.

Достоинства:

самый простой монтаж из всех вышеприведенных схем

Применяемость – в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.

Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.

Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.

Материалы и инструменты

Для работ потребуются инструменты и материалы. Также следует выполнить расчет необходимого количества материалов, а помимо этого, позаботиться о приобретении необходимых компонентов системы.

• котел;
• коллектор;
• насос;
• клапан для регулировки;
• воздухоотвод;
• клапаны;
• фитинги;
• шурупы;
• шуруповёрт;
• цемент;
• песок.

Помимо них, до монтажа следует приобрести главные компоненты системы. В качестве главного элемента системы отопления выступает котел отопления. При выполнении монтажных работ не обойтись без нагнетающего насоса, который может подключаться непосредственно к котлу.

Монтаж клапанов выполняется на входе прибора. Также следует приготовить трубы, которые будут использоваться для создания разводки. После этого производят подготовку коллектора. Этот прибор имеет в составе элементы, используемые для настройки температуры системы и её регулировки.

Также владелец должен приобрести трубы для укладки на поверхности пола. Помимо них покупаются фитинги, которые во время работы используются для прокладки главной магистрали. Также эти элементы используют и для подсоединения к системе теплый пол проложенных труб.

Предназначенные для теплого пола трубы могут изготавливаться из полипропилена. Лучший выбор — изделия, имеющие армирующий слой из стекловолокна. Их достоинством является то, что при высокой температуре они меньше расширяются. Кроме них можно использовать полиэтиленовые трубы, поскольку при нагреве они расширяются по минимуму.

При монтаже поверхностных систем отопления чаще всего используют полиэтиленовые трубы. Выбирать следует изделия с диаметром от 18 до 22 мм. Труба должна быть рассчитана на рабочее давление до 10 бар и температуру до 90 градусов Цельсия. Отдельные модели труб снабжены кислородной защитой и имеют в своей структуре дополнительные слои. Однако чаще всего владельцы делают выбор в пользу полиэтиленовых труб, поскольку их стоимость довольно низкая. Если для владельца при монтаже теплого пола самое главное – снизить затраты на установку системы, то обычно выбираются именно трубы из полиэтилена.

Своим видом коллектор представляет собой прибор, у которого имеется отводы. По-другому его называют разветвителем. Применяется он главным образом для подсоединения разных контуров системы.

Магистральная линия подключает разные контуры, обеспечивающие доставку нагретой воды и отвод холодной.

При монтаже «теплого» пола устраивают два коллектора. Первый выступает разветвителем и предназначен для раздачи нагретой воды. Второй используется для сбора охлажденного теплоносителя.

Приборы, используемые для настройки системы, располагаются в конструкции разветвителя:

• клапаны;
• устройство для регулировки слива;
• запасной слив;
• воздух от воды.

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

• запитать греющие контуры напрямую от газового котла через коллектор;
• поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м

Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Коллектор, что это?

Коллектор — это устройство для смешивания разных сред из параллельных веток для  последующей подачи смеси далее. В нашем случае смешиваются два потока воды разной температуры для достижения необходимой нам температуры. Такое смешивание возможно благодаря большому сечению труб коллектора и низкой скорости потока воды.

Для теплого пола коллектор это две трубы с отводами под контуры обогрева. С двух сторон этих труб имеются резьбы для подключения к подводящим и отводящим трубам, а также дополнительного оборудования. Комплектация коллекторов бывает разная, от того и зависит его цена. Продаются коллекторы в сборе, но возможно собрать его и самому, только необходимо будет покупать все составляющие отдельно, но за счёт этого можно сэкономить. Бывает несколько типов коллекторов:

1. Самый простой — это просто труба с выходами для крепления труб контуров обогрева. К такому типу необходимо докупать еще много чего.
2. Коллекторы с простыми регулировочными вентилями. Подходят если у вас небольшое количество контуров одинаковой длины, так как невозможна точная регулировка температуры в контурах.
3. Коллекторы с более точной регулировкой. На них уже можно установить автоматические сервоприводы, которые будут регулироваться от комнатных термостатов, устанавливая необходимую температуру в каждом контуре автоматически.
4. Коллекторы для автоматической регулировки контуров различной длины. Такие коллекторы имеют расходомеры на подающем коллекторе, а на возвратном места под установку сервоприводов.

Расходомерами выставляется необходимый проток, в результате в каждом контуре будет одинаковый поток теплоносителя не зависимо от его длины. Сервоприводы необходимы для открытия и закрытия контуров в автоматическом режиме. Если контуры большее время года находятся в открытом или закрытом состоянии, сервоприводы можно заменить простыми простыми кранами.
