Чертежи кухонных шкафов с размерами для изготовления: разбираем вопрос

Специальное программное обеспечение для 3d проектирования (pro100, IKEA Home Planner и другие).

Как минимум, любопытство вас должно подтолкнуть на использование приложений для планировки кухонь своими руками.

Во-первых, как правило, они находятся в свободном доступе – устанавливайте и давайте свободу своей фантазии.

Во-вторых, с помощью программ проектируем сразу 2-3 проекта кухни и уже с ними обращаемся в мебельный салон для корректировки и выбора подходящего варианта с учетом доступного ассортимента кухонной мебели.

И самое главное – процесс создания проекта и планировки кухни своими руками очень увлекательный. Немного терпения и вы сможете самостоятельно нарисовать будущую кухню в трех измерениях, спланировать индивидуальный дизайн без сторонней помощи.

Давайте коротко рассмотрим возможности наиболее популярных программных продуктов для проектирования.

• Pro100 Pro100 — один из самых популярных и функциональных программных продуктов для 3d моделирования и проектирования на компьютере.

Максимальные возможности визуализации в pro100, огромная база готовой мебели/фурнитуры, возможность самостоятельно подсчитать стоимость проекта сделали программу очень популярной.

Несколько часов изучения основ pro100 и вы сможете самостоятельно спланировать и нарисовать свой первый проект кухни.

Программа pro100 позволяет сохранять и распечатать созданные 3d проекты.

• IKEA Home Planner

Всемирно известный производитель товаров для интерьера IKEA, предлагает всем желающим воспользоваться своим продуктом для 3d моделирования и самостоятельно спроектировать дизайн.

Программа бесплатна и позволяет не только расставить мебель в заданных габаритах кухни, но и выбрать текстуру с цветом.

Сохраненный проект можно отправить компании, чтобы позже получить профессиональную помощь в магазине.

• Google SketchUp

Разработка от google, позволяющая создать 3d модель чего угодно. В нашем случае нас интересует проект кухни, который также можно нарисовать в этой программе.

Несколько видеоуроков и вы готовы создать простой проект своими руками. Благо, сервис бесплатный и интуитивно понятный.

• Color Style Studio

Профессиональный продукт для 3d разукрашивания интерьера своими руками.

Загрузив все необходимые элементы кухонного интерьера, вы сможете в полной мере почувствовать себя художником экспериментатором, выбирая из более чем 50 000 цветов и одновременно рассматривая 4 разных варианта оформления в одном окне. В качестве примеров, приведем несколько готовых проектов кухонь, выполненных с помощью прикладных программ.

Разнообразие эскизов

Чертеж кухни длиной 4 метра ничем не отличается от типичного построения. Такой способ расстановки наиболее распространен, подходит для любых помещений, выделяется лаконичностью, наличием свободного пространства.

Линейная планировка имеет один ряд и размещается вдоль одной из стен. Двухрядный, четырехметровый эскиз подойдет для больших квартир, вытянутых помещений.
Отличается большой рабочей зоной, многофункциональностью, вместительностью, позволяет создавать разнообразные интерьерные решения.
Среди плюсов можно отметить экономию пространства, удешевление стоимости гарнитура, так как угловые, фигурные конструкции всегда будут стоить дороже, имеют сложную фурнитуру.
Среди недостатков выделяют необходимость много передвигаться вдоль ряда, отсутствия рабочего треугольника.
При проектировании отталкиваются от расположения мойки. Обязательно между устройствами размещают рабочую поверхность столешниц на 40-80 см.
Визуально разбить помещение можно с помощью острова, на который можно перенести плиту или раковину.

Раскройка

Самостоятельное изготовление мебели начинается с распиливания древесных плит под размеры тех или иных элементов. Лучше всего делать это с экономией расходных материалов, чтоб обойтись наименьшим их количеством. Позволяет достичь этого правильная раскройка. Выполнить ее можно своими силами либо заказать у опытных мастеров.

Изначально потребуется правильно рассчитать габариты каждого предмета кухонной мебели. Например, для шкафа шириной 0,6 метра и высотой 0,8 метра со встроенной полкой:

боковые стенки по длине составят 800-15*2=770 миллиметров, при этом 15 — ширина древесноволокнистой плиты, которая будет использоваться в изготовлении шкафчика;
длина нижней и верхней части составляет 0,6 метра, при этом она не ограничена никакими деталями;
полки по длине будут 600-15*2=570 мм, по бокам располагаются стенки толщиной 15 миллиметров каждая.

Расчет подобного типа осуществляется для всех элементов мебельного гарнитура. После чего эскиз переносится на материал таким образом, чтобы на последнем было как можно меньше обрезков. Лучше всего для этого пользоваться макетами из плотной бумаги. Их располагают на древесноволокнистом листе, меняют местами, передвигают, при этом добавляют либо убирают детали, не позволяющие использовать материал изготовления рационально.

Основные работы по сборке шкафа

Как сделать кухонный шкаф своими руками – здесь поможет пошаговая инструкция по сборке изделия:

Изготовьте по замерам детали конструкции: верхнюю и нижнюю части, боковины, задники (если шкаф угловой), а также планки и полки. Пронумеруйте их, уложите в заданном порядке.
На стене карандашом необходимо отметить место размещения шкафа.
На фасаде и боковинах обозначаются места крепления петель, делаются отверстия.
Сложите боковины и двери на ровной поверхности плотно друг к другу, совмещая их с углублениями.
Прикрутите петли, закрепив их к боковине и передней части. Под фасад положите брусок подходящего размера для выравнивания поверхностей. Петли состоят из 2 деталей, соединенных шурупом. Шуруп уберите, двери с одной частью петель отложите в сторону.

Собираем каркас

К боковине необходимо прикрепить днище и верхнюю часть шкафа. Сборка выполняется при помощи саморезов или конфирматов с головкой под 6-гранник.

Затем переворачивают конструкцию, укладывают на ровную поверхность и закрепляют заднюю стенку шкафов из ламинированного ДВП. Лист крепится скобами из степлера или маленькими гвоздиками: 1 гвоздь на 10 см.

Собраем ящики

Каркас ящиков собирается по принципу сборки кухонной мебели. Вставляются чопики в отверстия, прижимаются и стягиваются с помощью шурупов. С 2 боковых сторон устанавливаются направляющие, которые крепятся евровинтом М6х13.

Боковины соединяются с задней частью, затем с передней. Днище монтируют скобами или гвоздями в последнюю очередь. Перед его установкой проверяют параметры диагонали. Они должны соответствовать друг другу.

Крепим столешницу и дверцы

Двери закрепляют специальными стяжками. После того как шкаф собран и скреплен, на стенки устанавливают уголки, тем самым фиксируя столешницу. На заключительном этапе прикрепляют фурнитуру, устанавливают полки и ящики.

Бытовая техника

Когда происходит поэтапное составление проекта оформления кухни, карандашом показывается местоположение кухонной техники. При этом стиральную машину лучше располагать около мойки, так как ей требуется постоянная подача воды и слив.

Варочная поверхность, должна находиться далеко от холодильника. Компьютерная программа обычно рабочую зону располагает между плитой и мойкой.

Мебель для кухни, должна иметь выдвижные ящики, это намного лучше, чем створки шкафа.

Вариант интерьера кухни со смонтированной бытовой техникой

После поэтапного формирования проекта внизу, разрабатывается верхний проект.

Встроенная вытяжка устанавливается под шкафом. Шкаф, может заменить каминная вытяжка. Над мойкой очень часто устанавливают сушильный шкаф.

Настенный кухонный шкаф своими руками. Чертежи с размерами

Создание кухонного шкафа своими руками это не только экономия финансов, но и возможность получить идеально подходящий размер мебели.

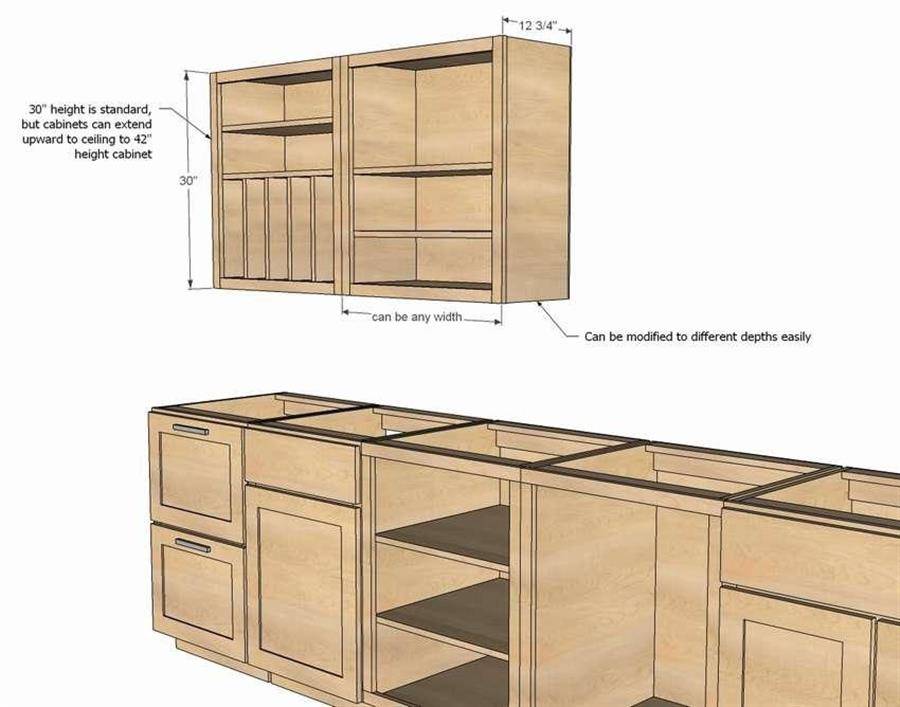

Попробуйте сделать эту классическую модель.

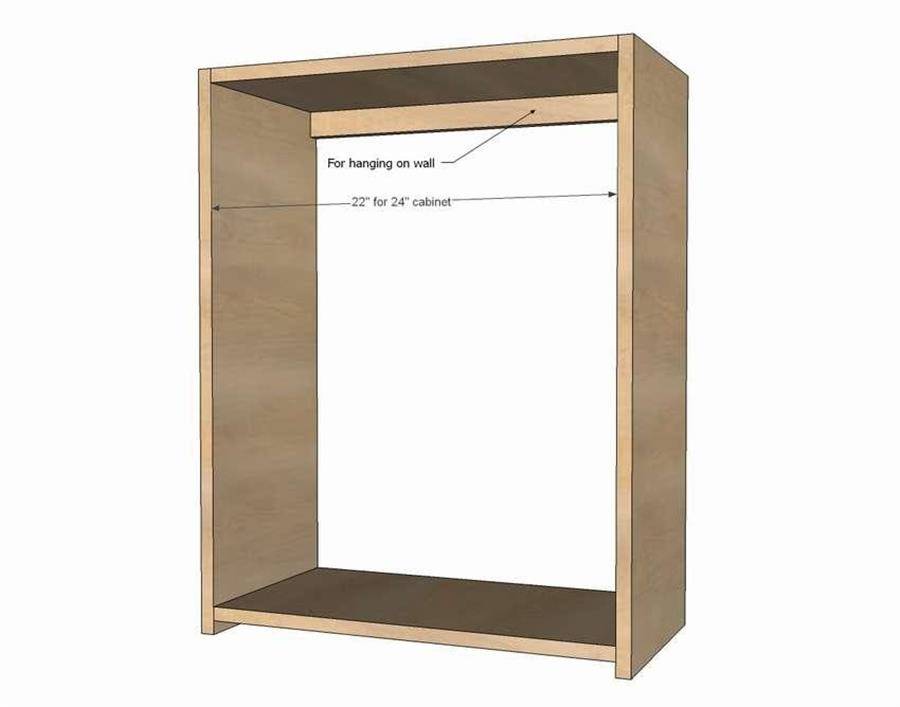

Из фанеры собирается корпус шкафа и монтируется задняя опорная вставка:

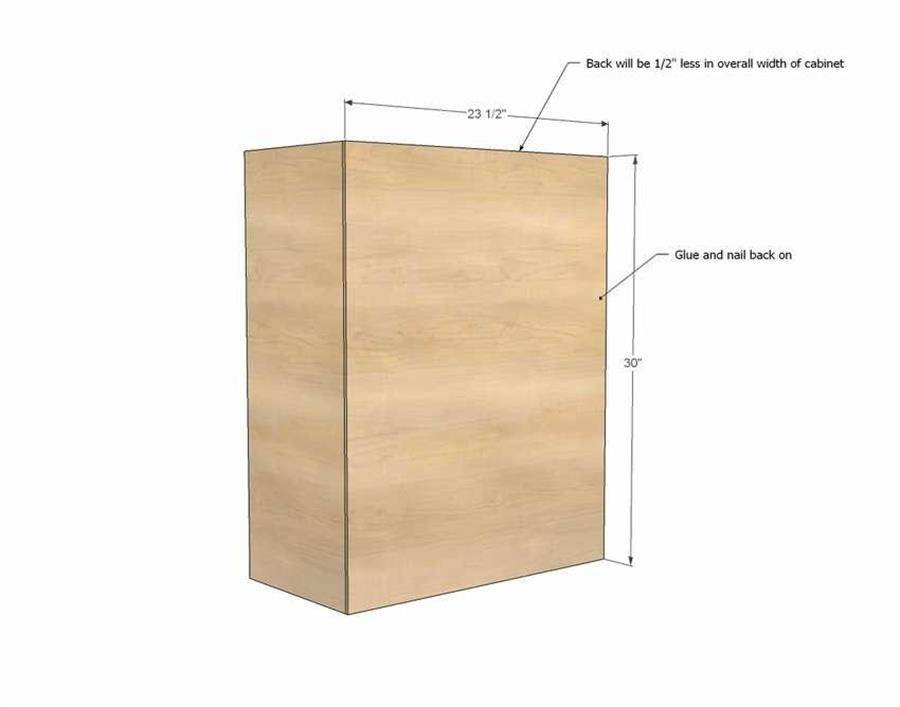

Тыльная часть шкафа закрывается листом тонкой фанеры:

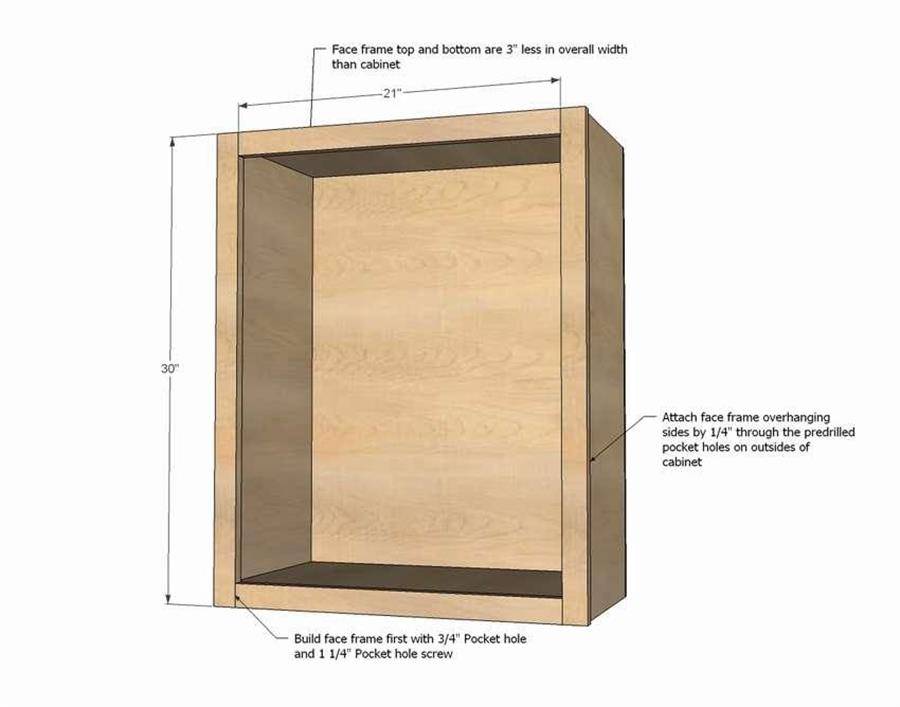

На фасадную часть монтируется лицевая рамка:

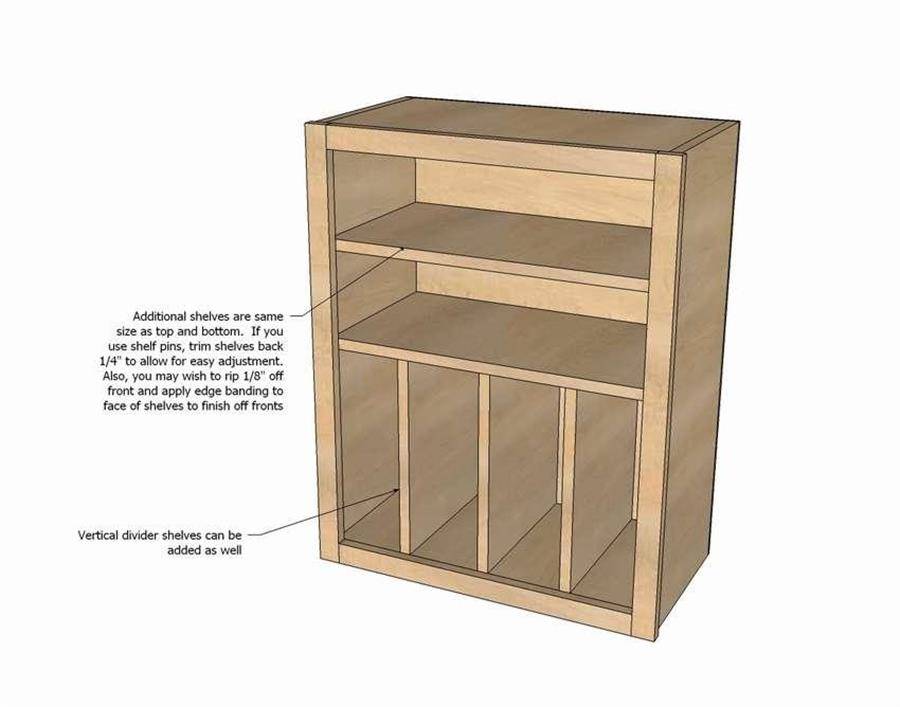

Затем в шкаф вставляются полки и перегородки:

Шкафы с иным расположением полок собираются аналогичным образом:

Источник фото: www.ana-white.com/2013/01/plans/wall-kitchen-cabinet-basic-carcass-plan

Читать полностью (ссылка)

Расчет размеров и деталировка шкафов

Каждый функциональный компонент гарнитура собирают из отдельных составляющих. Создание подробного чертежа шкафа с указанием размеров компонентов называют деталировкой.

Этот документ понадобится для правильного раскроя ДСП, других листовых материалов. Сводные данные используют при составлении перечня покупок. По чертежу с размерами удобно выполнять сборку.

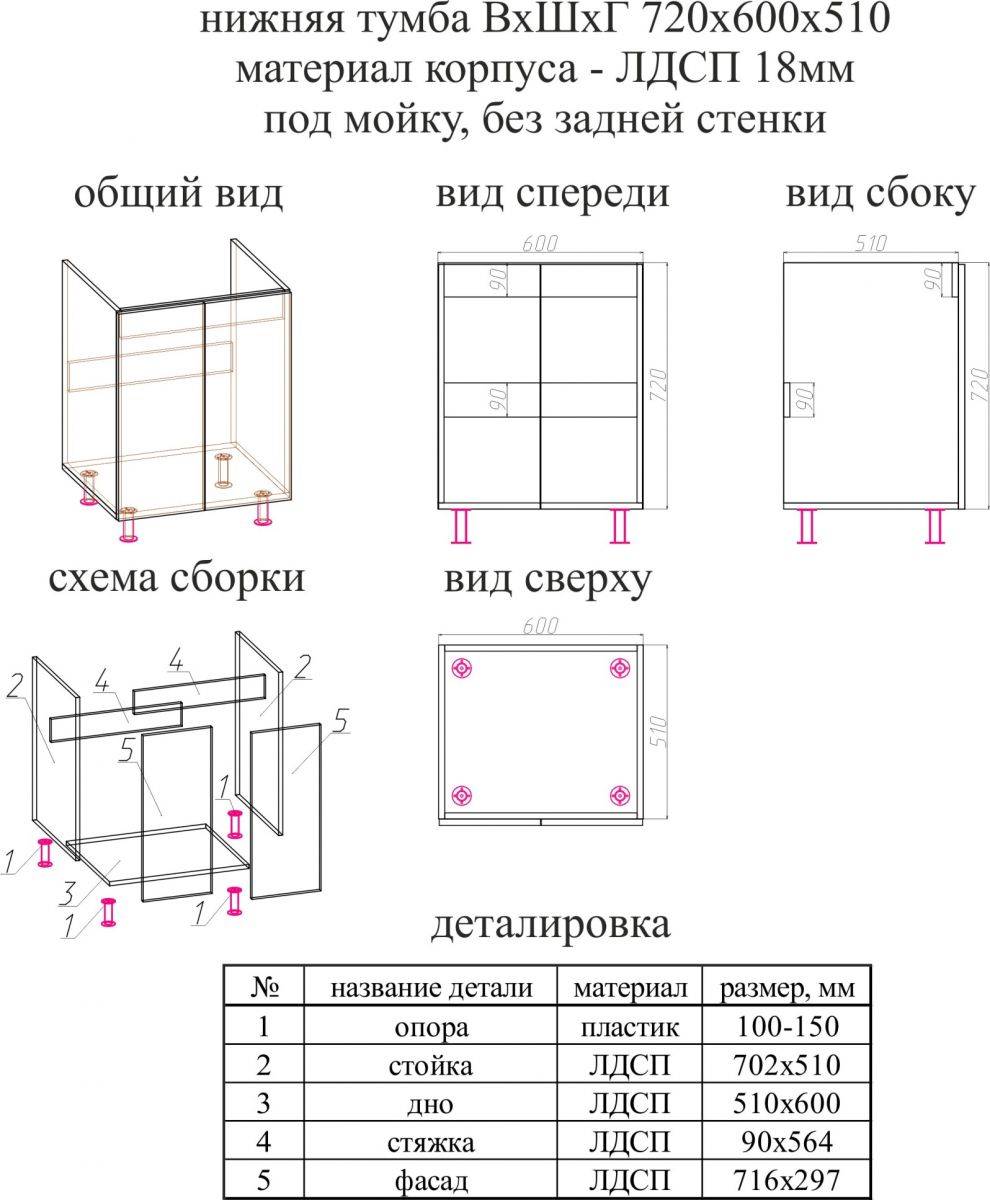

Деталировка кухонного шкафа.

Для удобства работы используют табличную форму. Чтобы исключить трудоемкие ручные операции, применяют Excel.

По каждой позиции записывают:

наименование;
размеры в мм;
количество.

Если выбраны плиты с ламинатом или на срезе натурального дерева видна текстура, чертежи мебели для самостоятельного изготовления создают с учетом направления линий рисунка. При раскрое необходимо обеспечить соответствие отдельных элементов.

Минимальное отклонение на несколько миллиметров недопустимо, затрудняется сборка. Образуются хорошо видимые неровности на лицевой поверхности. Нужно исключить подобные ошибки на стадии проектирования.

https://youtube.com/watch?v=t-nf5HKDwl8

Как правильно выбрать размер

Правильный расчет размеров кухонных шкафов необходим для практичного использования пространства комнаты и создания рабочей зоны. При вычислении учитывают следующие параметры:

область, выделенная под фартук, высота потолка, общая площадь кухни;
вид, количество и габариты бытовой техники, посуды, столовых приборов;
выбранный стиль или дизайн помещения;
рост домохозяйки;
расположение труб, электрических проводов, розеток, вентиляции, окон.

При расчётах мебели важно учитывать все нюансы планировки

Мнение эксперта

Светлана Колесникова

Дизайнер-проектировщик

Слишком маленькая или слишком большая рабочая площадь создаст неудобства при работе. В первом варианте возникнут трудности с размещением предметов и готовкой. Во втором интерьер станет некрасивым, угловатым, пустым.

Высота

Стандартная высота кухонной тумбы – 85 см. Оптимальный показатель зависит от роста человека, который чаще всего будет заниматься приготовлением еды. У многих моделей его можно регулировать с помощью ножек и цоколя, уменьшая или увеличивая на 10-15 см. В среднем на каждые 15 см отклонения от среднего роста (170 см), нужно отнимать или прибавлять 5 см от параметра предмета.

Минимальная высота подвеса верхних шкафов над столешницей равна 45 см, рекомендуемая – 55-60 см. Высота навесного модуля – от 70 см до 1,2 м. Размещать его нужно на таком расстоянии от пола, чтобы дверцу или нижний ящик можно было достать рукой.

Высота (H) всех видов шкафчиков на кухне

Читайте, как рассчитывается высота, на которую стоит вешать кухонные шкафы.

Глубина

Внешняя глубина напольных шкафов – 60 см, а внутренняя – 46 см. Модели с нестандартными (90 и 120 см) показателями применяют редко. Размер поверхности указан со столешницей, которая выступает на 3-5 см спереди и 5-10 см сзади. Отступ от стены нужен для скрытия проводки и труб, чтобы они не попадали во внутреннюю часть мебели.

Глубина верхних модулей составляет 30 см. От больших размеров стоит отказаться, поскольку нависающие на рабочей поверхностью шкафы мешают работать. Исключения составляют ниши под микроволновку и сушилку, глубина которых достигает 40 см.

Ширина

Ширина фасада кухонной тумбы выбирается так, чтобы размах открытой дверцы был не более 50 см, иначе это создаст неудобства при перемещении. Стандартные показатели:

30 или 50 см для модуля с одной дверцей;
60-90 см для двухдверного;
по 70-90 см на каждом фасаде для углового.

Ширина одинакова для верхних и нижних разновидностей. В стандартном дизайне они устанавливаются зеркально друг другу.

Стандартные размеры

Стандартные габариты кухонной мебели выглядят следующим образом:

60x60x80 см для двухдверной напольной тумбы и 50x60x80 см – для однодверной;
60x30x80 см для больших подвесных шкафчиков и 60x30x40 см – для маленьких;
расстояние от верхнего шкафа до столешницы – не менее 45 см;
угловой модуль представляет собой трапециевидную фигуру со сторонами в 60, 31,5 и 38 см.

Максимальные размеры

Наибольшие допустимые габариты для шкафов:

Высота – 90 см для верхних и 1,2 м для нижних.
Глубина – 120 см (для напольных тумб). Не применяется в дизайне жилых помещений, так как большая незанятая поверхность портит интерьер и не нужна для работы. Исключения составляют случаи, когда тумба одновременно является обеденным столом. Глубина верхних шкафов – 60 см.
Максимальная высота крепления – 2,1 м от пола.
Ширина – 0,9 м для обоих видов. Ограничение обусловлено размахом дверей.
Максимальная глубина ящика соответствует стандартной – 46 и 76 см при размерах столешницы в 60 и 90 см соответственно.

Наибольшие допустимые параметры установлены для удобства и безопасности пользователей. Они могут меняться в зависимости от материала тумб и способа крепления.

Технология изготовления кухни из дерева своими руками

Подготовительный этап

Прежде всего кухню конечно нужно рассчитать и, исходя из полученных данных, прикупить бруски на строительном рынке нужного размера и в достаточном количестве.
Доски тоже лучше взять обработанные. Это сократит время работы в разы и не потребует от мастера высокого мастерства. Достаточно будет не ошибиться, когда разрезаешь материал на заготовки.
Ну и конечно все сопутствующие процессу инструменты и материалы тоже должны быть запасены заранее. От нужных по размеру саморезов, до петель для навески и ручек для фасадов. Если не хватает собственного умения, фасады можно заказать плотнику, который и подгонит доски на каркасе дверец как следует, без щелей, и сумеет сделать так, чтобы они не были слишком тяжелыми.

Нюансы изготовления скамейки из дерева своими руками подробнее

И да, для деревянной кухни лучше всего брать сухой материал. Чтобы не было мучительно больно, когда внешний вид вашей новой, с душой сделанной кухни, не исказился до безобразия.

Основной этап

Первым делом создаем прочный каркас будущего кухонного комода или блока рабочего стола. Перегородки и дверцы собираются из хорошо обработанных досок. На подготовку материала для будущей мебели нельзя жалеть времени Лучше старательно отшлифовать и прошпаклевать доски, чем потом морщится от не эстетичного вида кухонной мебели. И дерево должно быть прочным и хорошо высушенным, чтобы конструкцию вскоре «не повело».

Подготавливаем каркас к навеске фасадов. Делаем декоративные панели рабочего стола

Они будет на виду, поэтому тщательности особое внимание

Технология сборки полки над столом такая же. Петли для подвесных полок лучше выбрать такие, чтобы довольно тяжелая конструкция не грохнулась вместе с тем, что в них будет наставлено в процессе эксплуатации.

Если речь идет о загородном доме с деревянными стенами, то полки можно намертво прибить к стене. Хоть это несколько не профессиональный вариант.

Современные материалы позволяют прочно приклеить плитку к поверхности рабочего стола. Такой вариант покрытия столешницы рабочей зоны позволяет создать единый цветовой ансамбль с кухонным фартуком. И это, вместе с деревянными фасадами рабочего блока и полок можно обыграть в стиле истинного прованса.

Например взять плитку нежных тонов, или с нежным цветочным рисунком, использовать однотонную плитку с пасторальными фрагментами или петухами, которых так любят в Провансе. Устанавливаем мойку, в подготовленное гнездо и не забываем обработать прилегающие кромки силиконом. Во избежания попадания под мойку влаги и образования плесени.

Обрабатываем все поверхности морилкой, а после ее высыхания – шлифовальной шкуркой.Теперь оба компонента кухонного шкафа зрительно объединены в единое целое и наш кухонный шкаф стал почти совсем «прованским».

Если сделать деревянную кухню своими руками приближенной к стилю прованс, то все же лучше сделать ее более светлой. Но тут уж мастер сам решит, какого цвета будет его творение, будет ли он его красить вообще или сохранит фактуру дерева в естественном виде.

Изготовление чертежа

Чертеж начинается с эскиза. Эскиз – с идеи. На листе бумаге необходимо нарисовать несколько вариантов будущей мебели, определить ее форму, дизайн, пропорции. Вдохновение можно поискать среди готовых решений в интернете, в специальных печатных изданиях.

Эскизные зарисовки позволяют подобрать оптимальный вариант

После того, как будет выбран лучший вариант, приступают к разработке чертежа, в котором отражают основные габариты изделия и параметры всех деталей, а также места и способы их крепления.

Обозначение основных размеров

Так, при изготовлении чертежа кухонного гарнитура учитывают:

Площадь помещения, его конфигурацию, габариты (высоту, длину стен, вдоль, которых будет установлен гарнитур, расстояния до выступающих элементов).
Выбирают способ расположения гарнитура (линейный, Г-образный, П-образный, островной, полуостровной, параллельный).
Также требуется учесть средние значения мебели, которые рассчитаны для среднестатистического человека: напольная тумба имеет высоту 850 мм, глубину 500 мм и ширину 300 -800 мм. Навесной шкафчик имеет глубину 300-350 мм, его ширина соответствует ширине нижних модулей.
Расстояние между нижними и верхними модулями составляет 600 – 650 мм.

Нанесение основных размеров при проектировании кухонного гарнитура

Имея чертеж изделия с отраженными на нем основными габаритами можно произвести подробную деталировку, как бы разобрать чертеж на составляющие элементы.

Детали для изготовления мебели из фанеры

При изготовлении чертежа мебели необходимо учесть следующее:

Важно оценить габариты помещения, подобрать в нем место для расположения предмета обстановки так, чтобы он не мешал свободному перемещению по комнате. При изготовлении встраиваемой мебели необходимо учесть размеры зазоров

Учесть свободное место на скрытую фурнитуру (направляющие) при выборе размера модуля. Учесть предстоящую нагрузку, которая будет оказываться на отдельно взятый элемент. Подобрать подходящую конструкцию, предусмотреть ребра жесткости. Учесть размеры листового материала и возможность изготовления из них деталей того или иного формата. Стараться максимально снизить нагрузку на фурнитуру

Так, при креплении фасада на петли, для снижения нагрузки ширину деталей делают меньше чем длину. Учесть пропорции изделия и его устойчивость.

Изготовление чертежа комода

Таблица 4. Нюансы при составлении чертежа для комода

Иллюстрация Описание

В качестве примера можно рассмотреть комод с габаритными размерами 1200 х 832 х 500 мм.

Изделие состоит из трех секций. Центральная оборудована выдвижными ящиками, а боковые распашными дверцами.

Модули будут независимыми.

Для установки модулей предусмотрено общее основание и крышка, размеры которых будут одинаковыми. Ширина этих элементов будет равна ширине модулей. Некоторые мастера рекомендуют крышку делать длине со стороны стены, чтобы сзади была возможность оставить свободное пространство.

Ширина центральной секции, которая будет оборудована выдвижными ящиками, составляет 600 мм. При общем габаритном размере в 1200 мм, крайние секции будут иметь ширину 300 мм каждая.

При ширине крышки 500 мм, глубина модулей уменьшается на 20 мм и составляет 480 мм при изготовлении фасада из того же материала (ЛДСП толщиной 16 мм)

Важно чтобы зазор между выдвижным ящиком и ребром жесткости обеспечивал свободный ход короба. Высота выбирается в зависимости от ширины – изделие должно быть устойчивым

Также необходимо соблюсти пропорцию: расстояние между полками/высота ящиков: высота комода

Высота выбирается в зависимости от ширины – изделие должно быть устойчивым. Также необходимо соблюсти пропорцию: расстояние между полками/высота ящиков: высота комода.

Размещение бытовой техники

Один из важных этапов при создании эскиза – грамотное размещение крупной бытовой техники: плиты и духовки, холодильника, посудомоечной, стиральной машин, выбрать размеры мойки.

Необходимо соблюдать ряд непреложных правил. Холодильник не должен располагаться рядом с плитой, иначе он может выйти из строя раньше отведенного ему срока. Еще одно нежелательное соседство – плита и мойка. Они должны располагаться не ближе полуметра друг от друга. Брызги воды могут не только негативно сказаться на состоянии плиты, но и угодить в розетку, поэтому стоит рассмотреть вариант с выдвижными розетками для столешницы. А это уже грозит коротким замыканием и выходом из строя дорогостоящей кухонной техники.

Агрегаты для стирки и мытья посуды логично разместить в непосредственной близости от труб водоснабжения. Как выбрать мойку из искусственного камня можно узнать в данном материале.

Прямая кухня своими руками: нюансы установки гарнитура по месту

Сначала собирается и выставляется нижний ряд кухни. Все кухонные столы-тумбы выравниваются в единый горизонт с помощью регулировки ножек и стягиваются между собой на специальные межсекционные стяжки.

Затем на стянутую в единый ряд конструкцию накладывается столешница, при необходимости подпиливается под кривизну стен. При глубине модулей в 500мм свес сзади столешницы оставляется 50мм – чтобы была возможность установить духовой шкаф и врезать мойку.

Столешница притягивается изнутри на длинные саморезы к планкам кухонных модулей. А в районе стола-мойки крепится на уголки.

После того, как нижние короба выставлены, а верхние шкафы навешены, можно приступать к установке фасадов. Она не вызовет затруднений, если размеры фасадов посчитаны правильно, а короба столов-тумб и шкафов стянуты в единой плоскости.

С помощью регулировки мебельных петель можно скрыть мелкие погрешности и выставить все зазоры симметрично относительно коробов прямой кухни.

Современные кухонные гарнитуры состоят из отдельных модулей, навесных шкафов, напольных тумб и пеналов. Целостный вид мебели придают объединяющие элементы: единая кухонная столешница, фартук, карниз и цоколь.

Если хотите сэкономить – «набирайте» кухню россыпью из модулей серий известных производителей. Но будьте готовы к компромиссным решениям: подобрать идеально в размер и нужного наполнения кухню из стандартных модулей вряд ли получится.

Другой бюджетный вариант – сделать кухню своими руками. Чертежи кухонных шкафов с размерами для изготовления помогут вам в составлении дизайн-проекта и последующем расчете расходов на приобретение материалов и комплектующих.

Виды кухонных шкафов
Чертежи и размеры навесных кухонных шкафов
Чертежи с размерами напольных кухонных шкафов и пеналов

Первый этап работы

Прежде всего необходимо измерить габариты кухни, сделать чертёж. Когда чертеж создан, составляется список устанавливаемой техники и мебели, и на чертежи наносится её расстановка. Вариант для небольшого помещения кухни может быть таким:

мойка в угловом пространстве, совмещённая с тумбой;
шкафчик, расположенный над угловой мойкой;
две тумбочки, стоящие вдоль стен и примыкающие к угловой мойке с левой стороны и правой стороны;
два шкафчика, подвешенных над тумбочками;
место, где будет установлена газовая плита, либо тумба для установки плиты и духового шкафа.

Может оказаться, что стены не вполне ровные, и это необходимо учитывать. Размеры кухни нужно нанести на чертёж, и на нём же отмечаются габариты устанавливаемой кухонной техники и мебели.

При проектировании кухни обязательно ориентируйтесь на принятые стандартные размеры шкафов. Для напольных они таковы:

глубина 600 мм;
высота 850 мм;
ширина двустворчатого шкафа 800-900 мм;
ширина одностворчатого шкафа не менее 600 мм;
расстояние между шкафом и стеной 50-100 мм (на это расстояние у стены должна выступать столешница);
с передней стороны столешница обычно выходит за край шкафчиков на 30-50 мм.

Навесные шкафы также имеют свои стандартизированные габариты:

глубина 300 мм;
высота 700-900 мм;
расстояние от столешницы до нижней кромки навесного шкафа не менее 450 мм;
от плиты до вытяжки должно быть не меньше750 мм пространства;
ширина каждого навесного шкафа обычно соответствует таковой у стоящего под ним нижнего.

Сборка мебели

Отдельные элементы мебели уже раскроены и выпилены из материала. Пора собрать их в единую конструкцию. Для этого подготовьте инструмент:

Дрель со сверлом диаметром 5 мм достаточной длины;
Шуруповерт с нужной битой (в мебельной стяжке предусмотрено отверстие, предназначенное для шестигранного ключа);
Уровень;
Угольник;
Строительный нож;
Утюг;
Электрический лобзик;
Плоскогубцы;
Молоток;
Гвозди;
Наждачная бумага.

Произвести сборку кухонной мебели можно с помощью одного лишь шуруповерта или дрели. Но придется так часто менять сверла, что работа существенно затормозится. Эффективнее подготовить сразу два инструмента. Тогда вы сможете без промедления чередовать их друг с другом.

Сборка шкафов

Кухонная мебель включает в себя всего три элемента. Это столы, шкафы нижнего и верхнего ряда, тумбочки с выдвижными ящиками. Приступим к изготовлению кухонной мебели своими руками. А именно – шкафов:

Сначала окромите детали при помощи горячего утюга. С помощью ножа аккуратно обрежьте края, когда кромка остынет. Края деталей должны быть гладкими, поэтому пройдитесь по ним наждачной бумагой;
Наметьте карандашом места для крепежей. Не отступая от разметки ни на миллиметр, просверлите отверстия. Если у вас мало опыта, то сверление в фасадах лучше заказать на фабрике, чтобы случайно не проделать дыру насквозь;
Сделайте маркировку каждого модуля и уложите их вместе там, где будет произведен монтаж мебели. Если этого не сделать, то во время сборки вы можете перепутать, какая дощечка какому шкафчику принадлежит.

Кромкование мебели требует большой аккуратности, и его легче производить при помощи термопистолета, нагретого до 100 градусов Цельсия. Но в домашних условиях он заменяется утюгом. Но нельзя использовать фен, так как нужной температуры он не даст. С ним кромка будет некачественной, процесс — долгим.

Сборка производится по принципу коробки, когда вертикальные поверхности крепят к горизонтальным. После изготовления корпуса сразу установите ящики, полочки и сетки, в тумбочках предусмотрены роликовые направляющие.

Они служат для выдвижения ящиков. Чтобы они встали на нужное место, уложите и приделайте роликовые направляющие строго по уровню. Крепить ножки к шкафам нижнего ряда нужно, перевернув конструкцию вверх ногами.

Фасады

Положите конструкцию так, чтобы она опиралась на заднюю стенку. В таком положении удобно устанавливать фасады. Каждая дверца (но не угловая) должна в открытом состоянии находиться под углом в 95 градусов к коробке. Фасад удобно устанавливать вдвоем: один человек держит его, а другой делает разметку и производит сверление отверстий для крепежей. Затем на саморезы посадите петли, а ручками займитесь в последнюю очередь.

Навесной шкафчик под телескопическую вытяжку (расчет деталей)

Детали:

Бок – 300 х 500 – 2 шт. Крыша, полка – 300 х 568 – 2 шт.

Стандартная ширина шкафчика под вытяжку равна габаритному размеру самой вытяжки. То есть, если вытяжка шириной 700 мм, то и ящик должен быть 700 мм. Высота шкафчика зависит от технических допусков, описанных в инструкции к бытовой кухонной технике.

Чаще всего, вытяжку нельзя устанавливать ближе 700 мм к газовой поверхности. Итого, я принимаю за высоту шкафа 500 мм (допуск плюс размер видимой части вытяжки). Длина полок, как вы уже поняли – габарит шкафа минус две толщины ЛДСП.

Местонахождение внутренней полки необходимо будет рассчитать согласно точным размерам вытяжного шкафа.

Внимание!

Пока вы не возьмете в руки вытяжку и самостоятельно не измерите высоту моторной части, сверлить отверстия под полку не рекомендую.

Также, не забудьте, что вверх от вытяжки должна идти гофрированная труба и под ее диаметр необходимо будет срезать ДСП и в полке и в крыше ящика.

Фанера как основа для будущего гарнитура ↑

Деревянная кухня – понятие очень расплывчатое. К материалам для нее можно отнести как дорогой массив, склеенный из брусьев натуральной древесины, так и бюджетные плиты, спрессованные из опилок и различных связующих смол (в том числе и формальдегидных). Но если уж делать кухню своими руками, стоит выбрать золотую середину – фанеру. Она вполне доступна по стоимости, удобна в обработке и более экологична по сравнению с тем же ДСП.

Что же нужно знать о фанере начинающему мебельщику?

Фанера — это своеобразный «пирог» из тонких срезов (от 0,1 до 1,18 мм) массива древесины — шпона. Слоев всегда нечетное количество, причем укладываются они с перпендикулярным направлением волокон древесины. Соединяются срезы с помощью клея под высоким давлением, в результате чего получается прочный износостойкий материал.

Образцы фанеры различной толщины

Состав — для изготовления фанеры применяется шпон хвойных (сосны, ели, пихты, лиственницы, кедра) либо лиственных (чаще всего березы, липы, дуба) пород деревьев. По количеству слоев ее подразделяют на трех-, пяти- и многослойную.
Сортовка — изменение сорта зависит от пороков древесины, который насчитывает 28 пунктов. Самой лучшей считается фанера класса «Е» — при ее производстве не допускается наличие сучков, трещин, сколов и червоточин. Именно ее используют в отделочных работах и при изготовлении мебели, так как гладкая поверхность идеально подходит для любой финишной обработки и красиво смотрится при вскрытии лаком, краской, воском или масляной пропиткой. Остальные сорта (от 1 до 4) допускают все большее количество дефектов, и если с 1 и 2-м сортом еще можно попытаться сэкономить, то с 3-4-мне стоит и экспериментировать – большое количество отходов и низкое качество изделий того не стоят.

Сорта фанеры

Маркировка — в зависимости от клеевого состава отличают фанеру ФК (карбамидный клей), ФКМ (меламиновые смолы), ФБА (альбуминоказеиновый клей), ФСФ (феноформальдегидный), ФБ (бакелитовый лак), БС (спирто растворимый бакелитовый клей). Разумеется, до абсолютной экологичности ни один состав не дотягивает (все-таки продукция химической промышленности!), но наиболее безопасной для здоровья считается фанера ФБА, клей для которой изготавливается на основе белка.

Важно! У фанеры на основе формальдегидного клея есть показатели класса эмиссии вредных веществ (как и у ДСП). Для использования в жилых помещениях рекомендуется покупать материалы с маркировкой Е0 или Е1

Обработка поверхностей — не шлифованная фанера обозначается «НШ», с одной шлифованной стороной — «Ш1», с обеими — «Ш2».
Размеры — стандартные листы фанеры могут быть как квадратными, так и прямоугольными. Минимальная длина — около 1,5 м, максимальная — чуть больше 3 м. А толщина изменяется от 3 до 30мм.

Для производства кухонной мебели подходят водостойкие разновидности ФК, ФКМ, ФБ, БС, но последние две марки стоят недешево.Поэтому чаще всего используют квадратные листы нешлифованной фанеры ФКI-IIсорта со стороной в 1525 мм и толщиной 6, 10 и 18 мм.

Готовая кухня из фанеры, сделанная своими руками, выглядит так:

Лаконичный и функциональный дизайн фанерный кухонь

Важно! Фанера, у которой волокна лицевых слоев шпона располагаются продольно, отличается хорошей гибкостью, а поперечная используется в местах, где больше важна жесткость

Кухня с нуля

Итак, почему же я решила собрать гарнитур по собственному эскизу?

Причин несколько:

Цена собранного с нуля гарнитура будет намного ниже готового варианта

У вас появится возможность создать гарнитур, который идеально подойдет по размерам и конфигурации кухни, с учетом всех ее особенностей.
Вы получите по-настоящему эксклюзивную мебель с уникальным дизайном.

Дизайн гарнитура будет уникальным и именно таким, каким вы захотите его видеть

Еще один вариант интересного дизайна

Такой гарнитур позволит использовать каждый сантиметр с максимальной пользой.

И последняя по порядку, но никак не по важности, причина – на подобном строительстве вы сможете сэкономить до 50% от стоимости мебели.

Как видите, причин для создания кухни достаточно. Думаете, что в процессе монтажа потребуются дорогостоящие инструменты или особые навыки? Спешу заверить, собрать гарнитур можно при наличии прямых рук и наличия инструментов. О том, как рассчитать кухню самому, не имея при этом особых навыков, читайте ниже.

У собственноручно собранных кухонь преимуществ больше, чем недостатков

Размещение мебели

Угловую кухню располагают в противоположном от окна углу. Столешницы, шкафы и полки устанавливают вдоль двух противоположных стен

Важно помнить, что допустимая высота установки навесных шкафов — 2,1 м, ширина столешницы — около 600 см. Расстояние от пола до поверхности шкафа составляет примерно 850 см

Главное, при размещении учитывать рост хозяйки: если она невысокая, то и навесные шкафы не устанавливают под потолком, а опускают на 10-15 см ниже. В противном случае придется каждый раз взбираться на табуретку, чтобы дотянуться до верхней полки шкафа и достать нужные продукты или бытовые принадлежности.

Обеденную зону устанавливают в углу возле окна или у свободной стены, это зависит от планировки и площади кухни. В качестве обеденной группы используют кухонные уголки, диваны и софы, табуретки, стулья и скамьи. Для небольшой кухни выбирают квадратные или прямоугольные столы, для просторных — овальные или круглые. Если семья состоит из 2-3 человек, вместо стола используют барную стойку.

Расчёт дверей

Ширина нижнего плинтуса, согласно чертежу, равна 80 мм. Если отнимем от общей высоты (814 мм) 80 мм – получится 734 мм. Из этой цифры следует вычесть толщину накладной столешницы для мойки (25 мм) вместе с толщиной кромки, умноженной на 2. Если взять этот размер равным 2 мм, получим в результате 734-25-2-2=705 мм.

Ширину тоже рассчитать несложно. Схема расчёта такова:

если общая ширина равна 800 мм, делим ее пополам и получаем 400 мм;
из этого размера вычитается ширина торцов с двух сторон, равная приблизительно по 2 мм, – получается 396 мм;
также вычитаются зазоры между дверями, по 2 мм, и между ними и соседней мебелью, тоже по 2 мм – в итоге имеем ширину 396-2-2=392 мм. Чтобы точно не промахнуться, можно вычесть ещё 2 мм, в итоге получаем ширину каждой дверки 390 мм.

Заключение

Делаем кухню своими руками — расчет и проектирование гарнитура начинается с определения габаритов. С помощью рулетки определяют размеры кухни, переносят их на бумагу или в компьютерную программу-конструктор. Устанавливают габариты верхних и нижних шкафов, выбирают материал и фурнитуру, заказывают листы ДСП или МДФ

Перед сбором и крепежом кухни важно подготовить подручные инструменты: шуруповерт, саморезы молоток, рулетку, строительный уровень

При проектировании соблюдают правила эргономики, заранее продумывают место размещения другой мебели и бытовой техники. Не забывают и про дизайн — от выбора цветовой гаммы и декора зависит не только внешний вид кухни, но и настроение домочадцев.

Смотрите это видео на YouTube

Сборка кухонного гарнитура своими руками: делаем замеры и чертежи
