Адаптер для скважины своими руками — установка и монтаж

Содержание и обслуживание

Технический осмотр изделия совмещен с обслуживанием скважинного насоса.

• при подъёме глубинного агрегата из обсадной трубы вместе с напорным шлангом извлекается подвижная деталь приспособления;
• основному износу на изделии подвергаются уплотнения. Резиновые кольца теряют эластичность и повреждаются мелким абразивом, находящимся в воде. При обнаружении дефектов уплотнения меняются на новые;
• проверяется резьбовое соединение съемного патрубка изделия с фитингом на напорном шланге. При протечке по резьбе меняется уплотнение или фитинг;
• если при эксплуатации поврежден гребень фиксации перемещаемой детали приспособления со стационарным элементом на трубе, менять придется подвижную часть изделия;
• для замены поврежденного уплотнения неподвижной части устройства необходимо откапать обсадную колонну до врезки изделия, отсоединить водовод и снять гайку с патрубка.

Все о монтаже и подключении

Труба водоснабжения, которая отводится от обсадной колонны, опускается в грунт ниже уровня промерзания. В боковой стенке конструкции для нее предусматривают отверстие. Для установки сооружения роется котлован. Он должен превосходить размер защитной конструкции по ширине/диаметру.

Монтаж кессона из бетонных колец

Стандартные изделия из бетона крепятся друг на друга с помощью металлических пластин. Дополнительно стыки герметизируют цементным раствором. Необходимой мерой является железнение. При этом используется чистый цементный раствор без добавок.

Наиболее предпочтительные материалы для гидроизоляции: гидроизол, стеклоизол. Затем конструкцию утепляют. Для этого применяют пеноизол или пенополиуретан. Альтернативный вариант — пеноплекс.

Монтаж металлического кессона

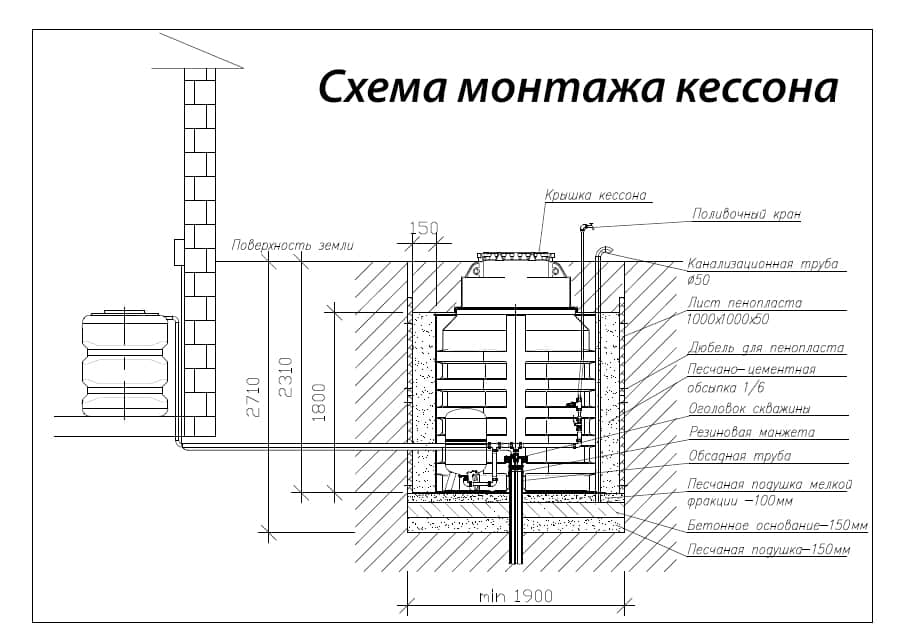

Схема монтажа кессона для скважины.

Последовательность действий:

• готовится котлован;
• обустраивается бетонное основание поверх песчаной подушки (толщина 30 см);
• обсадная труба сразу обрезается, т. к. потом это будет сложно сделать ввиду использования готового сооружения;
• конструкцию опускают на колонну;
• подключают коммуникации;
• выполняется гидроизоляция, теплоизоляция;
• производится обратная засыпка грунтом.

Монтаж пластикового кессона

Гидроизоляция, как и утепление, не производится. Важная особенность — обратная засыпка котлована выполняется с применением цементного раствора (соотношение добавок и цемента 5:1).

Устройство адаптера и принцип его работы

Адаптер для установки в скважину представляет быстроразъёмное герметичное соединение, состоящее из двух частей.

Первая стационарно закрепляется в стенке (на резьбовом соединении) обсадной колонны, и, по сути, является герметичным узлом вывода трубы водопровода, по которому вода подаётся в дом.

Видео по устройству адаптера для скважины:

https://youtube.com/watch?v=CYTSBEUtwWU

Вторая, съёмная половина, стыкуется с первой на «ласточкин хвост». Снизу на её внутреннюю часть закрепляется водоподъёмная колонна, соединённая с глубинным насосом, а сверху выполняется небольшой резьбовой патрубок. Он предназначен для соединения со специальной штангой, которая даёт возможность извлечь насос вместе с водоподъёмной колонной, если в этом возникнет необходимость.

Существующие конструкции адаптеров, вне зависимости от их моделей и марок, принципиально друг от друга не отличаются, за исключением материалов, из которых они изготовлены.

Наиболее распространёнными версиями являются адаптеры из латуни или бронзы, гораздо реже – из нержавеющей стали. В последнее время появились адаптеры, выполнение из сплавов нескольких металлов, DZR, не поддающиеся коррозии и разрешённые к использованию без ограничений в пищевой промышленности.

Кессон для скважины.

Какие бывают кессоны:

• Пластиковые
• Железные
• Бетонные

Рассмотрим плюсы и минусы кессонов вообще, а также вариантов их исполнения.

Плюсам кессона является возможность установки всего вспомогательного оборудования (реле, давления или блок автоматики, гидроаккумулятор, фильтры и т.д.) внутри кессона. Это позволяет ввести в дом только водопроводную трубу. Минусы кессона это значительно более высокая цена как самого кессона, так и монтажа. Также для заглубления кессона требуется значительное место и возможность подъезда к этому месту строительной техники (трактор, манипулятор).

Пластиковые кессоны ставятся только там, где верхние слои почвы сухие и не подвижные. Они дешевле металлических. Минусом пластикового кессона является возможность деформации от внешних воздействий.

Металлические кессоны более прочные, но и более дорогие. Такие кессоны можно использовать в любых почвах, это самый надежный вариант.

Бетонные кессоны выполняются либо из железо-бетонных колец, с обязательной герметизацией всех швов, пола и потолка кессона. Либо путем заливки с использованием опалубки. Плюсам данного вида является возможность конструирования кессона любого размера и размещения в нем серьезной системы фильтрации, например от железа или солей. Из колец получается более дешевый вариант, но герметизировать нужно его очень надежно, иначе внутри будет стоять вода.

Надеемся мы смогли помочью Вам определиться с выбором скважинный адаптер или кессон.

Расчитать стоимость обустройства скважины Вы можете воспользовавшись нашим калькулятором.

Наша группа VK

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Что собой представляет адаптер

Прежде всего, стоит понимать, что адаптер на скважину представляет собой специальное приспособление, с помощью которого соединяется глубинный насос и подземная часть водопроводной магистрали, идущей непосредственно в дом.

Конструктивные особенности

Чтобы понять, как устроен скважинный адаптер, прежде всего, стоит внимательно рассмотреть следующий рисунок.

Схема устройства

Как видно, это приспособление состоит из двух основных частей:

• первая – герметично устанавливается на обсадную трубу;
• вторая – монтируется непосредственно к трубопроводу с насосом.

Герметичность соединения скважины с адаптером, обеспечивают специальные эластичные прокладки. Однако, в них кроется и самый главный минус устройства. Расчетный срок службы прокладок составляет 5-7 лет, а по факту может быть и меньше. А чтобы их заменить, придется разрывать котлован, чтобы добраться до адаптера.

Как функционирует

Принцип работы устройства, заключается в следующих важных моментах:

• водная масса поднимается из скважины верх по трубе;
• дойдя до места установки адаптера, которое расположено ниже уровня промерзания грунта, водный поток перенаправляется в магистраль, идущую к дому.

Фактически, функционирование этого приспособления достаточно простое, однако это не дает возможности перемерзать водопроводу в зимний период.

Какие существуют виды

Современный рынок скважинного оборудования, сегодня имеет весьма широкий ассортимент скважинных адаптеров, которые классифицируют в зависимости от материала изготовления. Принято различать следующие виды приспособлений этого типа:

• изделия из нержавеющей стали имеют высокое качество, а гарантийный срок эксплуатации составляет от 25 до 50 лет;
• устройства из бронзы могут прослужить до 25 лет, однако они отличаются высокой стоимостью;
• латунные изделия применяются исключительно для монтажа технических трубопроводов, так как им присуще стойкое выделение оксидов меди и цинка, а срок их использования составляет до 8 лет;
• изделия из dzr-материала, который является пищевым сплавом, стойким к окислению, имеют 25-летний срок эксплуатации.

Однако судить о надежности и долговечности адаптеров, мешает недостаток статистики. Поэтому, многие домовладельцы чаще делают выбор в пользу привычных кессонов и приямков.

Кто производит

В некоторых информационных источниках адаптеры для скважин классифицируют еще и по тому, кто является их изготовителем. Естественно, что продукция каждого производителя имеет свои особенности. Среди производителей, наиболее популярны такие бренды:

• продукция Vinkell отличительна тем, что оборудование имеет высокое качество фитингов, которые успешно могут применяться в загрязненных средах;
• особенностью торговой марки скважинных адаптеров Baker является то, что они применимы для подачи питьевой воды, так как исключительно изготавливаются из нержавеющей стали;
• бренд DebePumpar отличителен тем, что выпускает изделия европейского качества, которые успешно могут применяться в наших условиях, при этом их можно устанавливать выше уровня промерзания грунта, что, в значительной степени, облегчает установку этого устройства.

Если скважина будет обустраиваться при помощи адаптера – лучше всего покупать устройства проверенных производителей.

Особенности скважинного адаптера

Это разъемное приспособление, позволяющее вывести водоподъемную трубу от погружного насоса насквозь через стенку обсадной колонны скважины. Благодаря адаптеру вывод водопровода выполняется ниже глубины, на которую промерзает грунт и при полной герметичности соединения.

Разъемных частей в конструкции скважинного адаптера две:

1. наружная часть. Перед ее монтажом к обсадной трубе требуется подготовить отверстие. Данный конструктивный элемент адаптера встраивается в отверстие через резиновые уплотнители, для его фиксации снаружи обсадной трубы используется накидная гайка;
2. внутренняя часть. Она крепится к оголовку трубы ПНД, подсоединенной к погружному насосу перед его вводом в обсад скважины. Внутренняя часть опускается вместе с присоединенными к ней трубами ПНД и насосом в обсад, подводится к наружной части (ответной) и соединяется с ней клиновым соединением «ласточкин хвост».

Для спуска в скважину к внутреннему элементу адаптера привинчивается специальная штанга, удерживающая насос и водоподъемную колонну труб в процессе их ввода в обсадную трубу. Накручивание штанги выполняется в несквозное отверстие с резьбой, имеющееся в верхней части съемного элемента скважинного адаптера.

Слив воды из водопроводной системы выполняется просто – к съемной части адаптера прикручивается штанга с боковыми ручками, приподнимается немного вверх и частично размыкает соединение с ответной частью, отчего вода из домового водопровода самотеком идет в скважину. Главное перед этим отключить насос и открыть водопроводные краны в доме для понижения давления в водопроводе.

Впрочем, имеется более простой способ слива воды – встраивание в водоподъемные трубы, идущие от насоса к адаптеру, специального сливного клапана. Он монтируется под внутренним адаптерным элементом при помощи латунного тройника или прижимной седелки. Главное правило монтажа – сливной клапан должен быть ниже глубины промерзания грунта.

Недостатками скважинных адаптеров являются:

• 30 мм выступ ответной части адаптера внутрь сечения обсадной трубы. Необходимо выбирать диаметр погружного насоса с учетом этого препятствия;
• только одна водопроводная труба на выходе из скважины. Т.е. напрямую вывести из оборудованной адаптером скважины два отдельных водопровода (к примеру, на полив и в дом) невозможно;
• адаптерная разъемная конструкция годится для установки исключительно на стальных обсадных трубах. На трубах нПВХ тоже ставят, но при условии небольшой глубины скважины на свой страх и риск. Стенка пластиковой трубы недостаточно устойчива к динамическим нагрузкам (ПНД трубы), воздействующим на нее через адаптер при работе насоса. Может ослабнуть герметичность соединения в конструкции адаптера, либо лопнуть труба в зоне его монтажа;
• сравнительно небольшой срок службы резиновых уплотнителей (прокладок, колец) – порядка 5 лет. Для стабильной герметичности разъемных соединений между частями скважинного адаптера требуется менять полный комплект уплотнителей раз в 4-5 лет.

Отметим, что для предотвращения потери герметичности у адаптерной конструкции под влиянием крутящего усилия от насоса, возникающего при каждом его запуске, понадобится специальный компенсатор стартового крутящего момента.

Как правильно произвести установку питлесс-адаптера

Установка скважинного адаптера не потребует каких-то особых знаний и умений. Все делается достаточно просто по следующему алгоритму:

1. Со стороны дома откапывают обсадную трубу скважины на необходимую глубину. Глубина промерзания грунта зависит от региона. В средней полосе она составляет максимум 1,5 м, хотя чаще всего этот показатель значительно меньше.
2. В трубе просверливают отверстие нужного диаметра. Он равен диаметру основной части адаптера.
3. В отверстие вставляют наружную часть адаптера.
4. На скважину устанавливают крышку, закрывающую ее.
5. К основной части присоединяют водопроводную трубу, которая проложена по траншее, ведущей к дому.
6. Ответную часть скважинного адаптера соединяют с шлангом погружного насоса.
7. Погружной насос спускают в скважину и соединяют обе части адаптера.

Скважинный адаптер имеет две составные части. Одна часть вставляется в отверстие на обсадной трубе, а вторая присоединяется к шлангу, ведущему от насоса.

Монтаж основной части скважинного адаптера

Подробнее рассмотрим, как осуществить монтаж адаптера на обсадной трубе. Перед началом монтажа необходимо сделать правильное отверстие в ней. Для этого нужно обзавестись биметаллической корончатой фрезой, которая способна прорезать отверстие с ровными краями в металле. Ее диаметр подбирают таким образом, чтобы он точно соответствовал диаметру адаптера. После этого в трубу опускают вторую часть адаптера и вводят в отверстие. Снаружи ее фиксируют обжимным кольцом. Как внутри, так и снаружи на адаптер надевают резиновые уплотнители в виде колец. После этого обе детали затягивают разводным ключом. Трубу от водопровода соединяют с адаптером снаружи посредством резьбового соединения, которое требуется изолировать во избежание протечки.

Монтаж ответной части

Перед тем как начать установку ответной части адаптера необходимо правильно установить насос. Его опускают на требуемую глубину и фиксируют в таком положении. Трубу или шланг от насоса обрезают и вставляют в ответную часть детали. Еще до начала проведения всех этих работ насос лучше всего собрать в помещении, присоединив к нему шланг, трос и кабель. Все это приносят к скважине, где укладывают на чистое место, чтобы не допустить попадание грязи в скважину. После этого потребуется взять специальную трубу, которая предназначена для облегчения монтажа адаптера. Ее ввинчивают в отверстие на внутренней части адаптера, предназначенное для нее. После этого трубу вместе с частью адаптера помещают внутрь скважины и соединяют обе части устройства. Затем эту трубу вывинчивают и убирают. Она потребуется только когда нужно будет вновь достать насос.

При монтаже адаптера для скважины применяют специальную трубу с нарезанной на ней резьбой. Ее вкручивают в отверстие на внутренней части адаптера и снимают после установки на место устройства

Следует обратить внимание на то, что после удаления монтажной трубки может повредиться резьба в устройстве в результате воздействия влаги. По этой причине трубу можно не выкручивать, а просто обрезать вровень с горловиной скважины, чтобы не мешала

После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его

Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем

После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его. Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем.

Полная схема установки скважинного адаптера в реальном масштабе

Установка скважинного адаптера позволяет значительно снизить расходы на обустройство водозаборной скважины, так как исключает необходимость сооружения дополнительных конструктивных элементов для утепления трубопровода.

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:

• электродрель;
• ФУМ лента;
• биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
• строительный уровень;
• ключ разводной.

Инструкция по установке адаптера для скважины

Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.

Рытье траншеи для водопроводаОбустройство траншеи

Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.

Шланг и кабель соединяются стяжкой

Калькулятор расчета производительности скважинного насоса

Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.

Пользуйтесь защитной маской или очкамиОбсадная труба обрезанаЗачистка места среза

Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.

Адаптер необходимо проверитьПроверка целостности элементов

Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.

В обсадной трубе нужно просверлить отверстиеНасадка-коронка

Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается

Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо

В конце гайка аккуратно закручивается.

Устанавливается наружная часть устройстваНадевается уплотнительЗакручивается гайка

Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).

Соединитель с водопроводной трубойСоединитель прикручивается

Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.

Подключается трубопроводЕще одно фото процесса

Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.

Крышка скважиныКрышка устанавливаетсяДля фиксации крышки пользуйтесь ключом-шестигранником

Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.

Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.

Насос опускается в скважинуНасос опускается с питательным кабелем, шлангом и тросомНасос почти опущен

Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.

Обрезается шлангВторая часть адаптераСоединение второй части адаптера с фитингом

Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.

Прикручивается монтажная трубаМесто соединения

Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.

Фиксируется страховочный тросПробный запуск оборудования

На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!

Для чего необходим скважинный адаптер

Чтобы эту работу сделать правильно, надо знать какие функции он выполняет и для чего предназначается.

Итак:

• Целью, для чего используются адаптеры для скважин, является необходимость подведения трубы, которая подает воду от скважинного насоса к дому, в работающую трубу колодца на глубину, которая больше величины промерзания почвы. Но в тоже время нужно не нарушить, с одной стороны, надежность обсадной трубы скважины, не допустить, чтобы в трубу попали талые воды, а с другой стороны, сохранить способ разборки самого насоса и трубы, которая используется для подъема воды из водоносного слоя.
• Если все установлено правильно и безупречно работает, других сооружений, как кессон, приямок, специально оборудованное теплое помещение над колодцем обустраивать не требуется: вся система, по которой вода попадает в дом, защищается от промерзания, и при этом остается возможность ремонта и эксплуатации, как колодца, так и насоса, погруженного в нее.

Основные преимущества

Сделав такой выбор вы приобретете несколько преимуществ, их стоит знать и только после этого принимать правильное решение:

• Это не сложный монтаж, который не составит труда сделать своими руками. Вы не понесете в этом вопросе затрат;
• Цена самого изделия не высокая, поэтому по карману всем;
• Установка не отнимает много времени;
• На этом можно и сэкономить, пропадает проблема с установкой кессона и изготовлением приямка. Это уже пойдет на снижение затрат;
• Вы получаете возможность полностью скрыть скважину, она будет находится под грунтом.

Это основные преимущества. Но сразу принимать решения не стоит. Надо сначала все взвесить, на сколько такая установка будет целесообразна именно в вашем случае.

Частые вопросы которые задают нашим инженерам

Почему ограничен выбор насосов при использовании адаптера?

Адаптер частично занимает пространство внутри обсадной трубы, соответственно уменьшается внутреннее проходное сечение. На сегодня есть большой выбор насосов диаметром 3 дюйма в разных ценовых категориях.

Если я выбираю адаптер, можно сделать поливочный кран рядом со скважиной, а не тянуть из дома?

Технически это сделать возможно – в водопроводную трубу врезается тройник в месте вывода поливочного крана. Но специалисты не считают такое решение надежным! Мы заранее предупреждаем, что такая система прослужит не более 2-3 лет в случае, если у Вас на участке глинистые почвы. Засыпка песком или щебнем под системой слива обеспечивает функционирование системы ограниченное время, потом щебень или песок смешиваются с глиной. Но гарантийный срок уже закончился, и компания, которая монтировала водопровод, уже не несет ответственности за использование ненадежных решений.

Видео-отзывы наших давних клиентов, услуги которым оказывались 4-5 лет назад. Их впечатления о работе наших систем: Подробнее

Посмотрите пример нашей выполненной работы по обустройству: Скважина на воду в деревне Барыбино

Узнайте, что лучше выбрать при обустройстве источника — металлический кессон или скважинный адаптер: Подробнее

Монтажные работы

Нюансы монтажа насоса в скважину.

Заменяющий кессон скважинный адаптер – это быстроразъемное байонетное соединение. Его стационарная часть фиксируется в отверстии на стенке обсадной трубы. Этот элемент представляет собой патрубок с резьбой и фланцем фигурной формы. Фигурный фланец имеет посадочное гнездо с пазами и отполированной плоскостью. Резьбовой патрубок вставляется в отверстие обсадной трубы изнутри. Плоскость адаптера, прилегающая к стенке трубы, имеет повторяющую ее цилиндрическую поверхность. Снаружи на резьбовую часть надевается ответная шайба, также выполненная с цилиндрической поверхностью. Компенсация разности диаметров и уплотнение соединения достигается установкой по обе стороны стенки трубы толстых резиновых прокладок. Внутренняя надевается до опускания адаптера внутрь скважины. Внешняя – при фиксации.

Подвижная часть адаптера – это отвод, один из выводов которого снабжен фланцем, являющимся ответной частью байонетного соединения, а другой имеет внутреннюю резьбу для подсоединения муфты подающей трубы скважинного насоса. Резьбовой вывод в установленном состоянии смотрит вниз. При этом вверху оказывается глухая монтажная бобышка, с помощью которой выполняется дистанционная установка элемента в посадочное гнездо стационарной части адаптера. Привалочная плоскость фланца подвижного элемента имеет проточку с уплотнительным кольцом для герметизации байонетного соединения. Кольцо лучше зафиксировать в пазу клеем для уплотнений, чтобы оно не потерялось при манипуляциях.

Инструкция по установке скважинного адаптера.

Отверстие для установки скважинного адаптера выполняется дрелью с установленной коронкой. Края отверстия зачищаются шарошкой. На конце припасенного отрезка трубы длиной 2,5-3 м метчиком нарезается наружная резьба по диаметру резьбы в бобышке адаптера. Обе части адаптера соединяются, и через верхний открытый торец обсадной трубы узел опускается внутрь, а его резьбовой вывод продевается в отверстие. Внутреннее уплотняющее кольцо должно быть одето. На просунутый в отверстие резьбовой конец надевается наружное уплотняющее кольцо, шайба с цилиндрической поверхностью, стационарная часть адаптера фиксируется к трубе затягиванием гайки по наружной резьбе. На резьбовом выходе имеется и внутренняя резьба, к которой присоединяется обжимная муфта горизонтального участка трубопровода. Все резьбовые соединения должны паковаться лентой ФУМ или другими уплотняющими материалами.

После установки стационарной части подвижная вынимается на поверхность. К ее нижнему концевику закрепляется обжимная муфта и напорный трубопровод необходимой длины. На другой конец трубы через вторую муфту присоединяется погружной насос с установленным обратным клапаном.

К насосу привязывается страховочный трос из нержавеющей стали и подключается питающий кабель. Узел от развязывания фиксируется хомутом. Насос с трубой, тросом, кабелем и подвижной частью адаптера опускается в скважину. Установленная в бобышку вспомогательная трубка позволяет дистанционно соединить две части адаптера. Чтобы предотвратить прикипание частей адаптера и увеличить долговечность уплотнительного кольца, контактную поверхность подвижной части нужно обработать силиконовой смазкой.

Вспомогательную трубу лучше не выкручивать, а оставить в бобышке. Это облегчит последующее обслуживание адаптера, а также обслуживание или замену насоса.

Верхушка обсадной трубы и вспомогательная монтажная трубка обрезается болгаркой на необходимую высоту, которая при необходимости скрыть размещение скважины может быть ниже уровня грунта. Маскировка оголовка может предотвратить кражу насоса.

На обрезанный и зачищенный конец трубы надевается герметичная крышка скважины. Кабель и трос выводятся через гермовводы. Кабель в гофре опускается в траншею и подвязывается скотчем к горизонтальному трубопроводу.

Достоинства и недостатки адаптеров

Самым значимым преимуществом адаптера для скважины, по сравнению с другими способами обустройства незамерзающих водозаборов, является его низкая стоимость и трудоемкость выполнения работ. Помимо этого, данный способ можно охарактеризовать следующим образом:

• простота обустройства скважины, позволяющая выполнить все работы своими руками в течение одного дня
• высокая герметичность системы, благодаря конструкции, которая предусматривает разборку проточной части адаптера внутри осадной трубы, поэтому даже наличие протечки не влияет на работу водопровода в целом. Адаптер Baker помимо прочего имеет герметичность достаточную для создания в системе разрежения на уровне 0,8 МПа;
• долговечность устройства, которая в зависимости от материального исполнения может достигать 40 – 50 лет;
• большая несущая способность, позволяющая, в зависимости от материала и толщины стенки приспособления, выдерживать вес погружного насоса и коммуникаций от 200 до 900 кг и даже выше;
• необходимость обустройства обсадной трубы большего диаметра, чем для погружного насоса без адаптера, так как необходимо учесть размеры, использованного скважинного адаптера, для возможности демонтажа/монтажа насоса, а, следовательно, большие капитальные затраты при обустройстве скважины;
• возможность «прикипания» разъемных элементов при многолетнем использовании скважинного адаптера, что диктует необходимость его периодического технического обслуживания, заключающегося в ежегодной разборке/сборке соединения своими руками.

Конструкция скважинного адаптера

Адаптер для скважины представляет собой тройник. Он соединяет обсадную трубу и водопровод, проложенный к дому. Угол соединения труб равен 90 градусов. Конструкция адаптера состоит из двух частей: внутренней и внешней. Переходники применяются при благоустройства артезианских или песчаных скважин.

Внутренняя подвижная часть

Внутренняя проточная часть выполнена в виде тройника. Она крепится к напорной трубе насоса. Эту деталь устанавливают внутри обсадной колонны. Один канал переходника является глухим. Узел используется для технологической штанги при соединении элементов.

На боковой стороне находится прямоугольный выступ, через который проходит цилиндрический канал. При сборке адаптера выступ размещается в гнезде вида «ласточкин хвост». В конструкции предусмотрен упор, обеспечивающий расположение деталей на одной оси.

Узнайте стоимость скважины на вашем участке за 1 минуту.

Нажмите на кнопку и закажите обратный звонок менеджера «Аквалюкс+».

Узнать стоимость

Внешняя неподвижная часть

Внешняя часть представляет собой цилиндрический канал. На одной стороне сделано гнездо для соединения тройника. С другой стороны находится резьба для подключения водопровода. Деталь устанавливают на внешней стороне обсадной колонны. Фиксация детали проводится с помощью гайки. На место соединения с обсадной трубой ставится резиновая прокладка для герметизации.

Герметичность соединения

Детали тройника соединяются методом «ласточкин хвост». Для фиксации соединения используют резиновые уплотнители. Конструкцию можно много раз смыкать и размыкать. Уплотнители нужно менять по мере износа. Это следует учитывать при обслуживании скважины.

Если место соединения перестанет быть герметичным, то питьевая вода будет загрязнена. Нужно будет проводить очистку скважины или заказывать новое бурение на воду

При сборке тройника важно, чтобы на уплотнители и на прокладки не попал грунт. Это приведет к ускоренному износу деталей

Буден интересно: Сколько лет прослужит скважина на воду?.

Рисунок 1: Конструкция скважинного адаптера.

Подведем итоги: способен ли адаптер заменить кессон

По оценке основных характеристик, питлесс-адаптер является вполне надежной системой, которая может быть использована и даже имеет весьма хорошее соотношение цены и качества, однако, выбирая такой способ верхней обвязки скважины.

Следует учитывать некоторые особенности:

Следке знать, что система должна быть полностью герметична, тогда только можно будет свободно демонтировать насос и причем не один раз. Адаптер должен быть произведен очень точно и из материалов с высоким качеством. Поэтому следует несколько раз всё взвесить, прежде чем приобретать адаптер непонятного происхождения, который не обеспечен гарантией.
Приобретая адаптер, нужно немедленно спросить у торговца, как быть, если через три года уплотнительное кольцо утратит свои свойства. То есть, возможна ли его замена или же приобретение отдельно съемной составляющей адаптера

Это важно знать заранее, а не спустя три, четыре или пять лет.
Все устройство системы водоснабжения будет необходимо установить непосредственно в доме. Вам потребуется непосредственно предусмотреть место или, что даже лучше, отдельное помещение.

Адаптер, скважина – это все текущие вопросы, которые надо решать. Видео в этой статье поможет в этом разобраться. Инструкция есть и можно приступать к работе. Тем более и цена работы не такая высокая.
