Бойлер косвенного нагрева: устройство, принцип работы и схемы подключения

Как правильно выбрать бойлер?

К основным техническим характеристикам оборудования относятся:

• Параметры;
• Величина накопительного бака, находящегося внутри;
• Метод монтажа;
• Мощность теплообменника;
• Время, необходимое для доведения жидкости до максимально возможной температуры;
• Давление, устанавливающееся в контуре системы ГВС;
• Наибольшее значение показателей нагрева.

Данное устройство продается по высокой цене, поэтому необходимо правильно подобрать его

Следует обязательно обратить внимание на некоторые особенности:

1. Наличие паспорта оборудования;
2. Расход установленного теплоносителя, который проходит через змеевик. Указанная величина не должна быть выше 50% от расхода используемого одноконтурного котла.

В хороших и надежных моделях обычно установлен змеевик из латуни. В таком бойлере нагрев воды происходит гораздо эффективнее. Кроме того, детали можно легко снять для замены либо чистки.

Не стоит покупать агрегаты, в которых теплоизолирующим материалом служит поролоновый слой. Предпочтение рекомендуется отдавать бойлерам, обладающим таким преимуществом, как высокая производительность устройства. Для монтажа бойлера косвенного нагрева необходимо вложение крупной суммы, выделенной на покупку и установку агрегата. Однако приобретение устройства обеспечит условия жизни в доме.

Виды бойлеров

В данном случае оптимальным решением считается установление бойлера. Различают несколько типов этого оборудования:

1. Бойлер прямого нагрева, который функционирует за счет электрической сети либо специальной газовой колонки;
2. Бойлер косвенного нагрева, нагревающий воду благодаря использованию тепла из отопительной системы.

Устройства, принадлежащие к первому виду, более популярные, однако они являются не выгодными. Это объясняется тем, что для электрического оборудования требуется наличие большого количества энергии, поэтому необходимо много денежных средств. Кроме того, газовые бойлеры не способны полностью обеспечить бесперебойную поставку горячей воды.

Лучшие бойлеры косвенного нагрева до 150 л

Бойлеры косвенного нагрева емкостью до 150 л решают сразу несколько задач. В бытовых условиях такого объема достаточно для эффективного обеспечения горячей водой большой семьи из 4-6 человек. Несколько точек подачи воды позволяют выводить ее в ванную и кухню одновременно, а большой запас исключает какие-либо перебои. В коммерческих целях бойлеры найдут применение в небольших гостиницах, хостелах, отелях в качестве дополнительного или резервного источника ГВС. Несмотря на вместительность, водонагреватели экономичны, а нагрев воды до заданной температуры происходит сравнительно быстро. Время зависит от модели, лучшие бойлеры разогреют полный объем за 20-30 минут.

1. BAXI Premier Plus 150

BAXI делает одни из лучших водонагревателей на рынке по надежности и долговечности. Модель Premier Plus 150 изготовлена из нержавеющей стали, устойчивой к коррозии, в нее смонтирован современный нагреватель типа «змеевик в змеевике». Полезный объем – 150 л, естественно, предусмотрена установка дополнительного ТЭНа, есть защита от перегрева. Бойлер косвенного нагрева не отличается многофункциональностью, зато обладает простым управлением и длительным сроком службы в 10 лет.

Достоинства:

• высокое качество изготовления;
• долговечность и надежность;
• универсальное крепление;
• эффективен и экономичен;
• отличная теплоизоляция.

Недостатки:

высокая цена.

2. Hajdu ID 40A

Новинка 2018 года ID 40A от Hajdu вошла в рейтинге бойлеров косвенного нагрева за счет доступной цены и неплохого качества. Среди основных особенностей – эффективная теплоизоляция из вспененного пенополиуретана, качественная и долговечная стеклоэмаль и магниевый анод, обеспечивающие высокую защиту от коррозии и протечек. Штатная поставка максимально урезана для снижения цены, дополнительно можно установить ТЭН, термостат, термометр и систему автоматического запуска. По отзывам пользователей, устройства венгерского производителя безотказно служат долгое время.

Достоинства:

• доступная цена;
• возможность апгрейда – установка автоматики, ТЭНов;
• хорошая антикоррозийная защита;
• прекрасная производительность (610 л/ч);
• эффективная защита от теплопотери;
• вход линии рециркуляции;
• быстрый нагрев до 95 градусов.

3. Gorenje GV 150

Профессиональный и недорогой бойлер косвенного нагрева вместимостью 150 л обеспечит полноценное снабжение горячей водой большую семью, а также подходит для использования в коммерческих целях. Полный объем прогревается до 75 градусов всего за 18 минут, что становится рекордом среди моделей данного класса. Толщина теплоизоляционного слоя в 4 см обеспечивает эффективное препятствие теплопотерям. Удобство использования заключается в нескольких точках водоразбора, простом монтаже на пол. Выделяет водонагреватель и оснащение, помимо стандартной защиты от перегрева и магниевого анода, здесь есть термометр, индикатор нагрева и включения, а также обратный клапан.

Достоинства:

• подсоединение к дополнительному источнику теплоэнергии;
• высококачественная изоляция;
• есть возможность установки под газовым котлом;
• большая площадь трубчатого теплообменника;
• удобное механическое управление.

Недостатки:

некоторые модели с ошибочной маркировкой входа холодной и горячей воды.

4. Ariston BCH CD1 120

Качественный бойлер классической цилиндрической формы с напольным монтажом и верхней подводкой отличает хорошая сборка. Полезный объем – 120 л, нагрев воды – до 90 градусов. Функционал скромен – только индикация включения. Зато его можно подсоединить к любому котлу или отопительной системе, он совместим с оборудованием смешанного типа. Внутреннее покрытие – эмаль, нанесенная в соответствие со стандартом DIN 4753 при температуре 850 градусов. Надежный бойлер с магниевым анодом и спиральным теплообменником довольно эффективен и надежен, нарекания полностью отсутствуют. Дополнительно можно приобрести и электротэн, второй титановый или магниевый анод, прочие комплектующие для апгрейда.

Достоинства:

• высококачественное эмалированное покрытие;
• универсальный тип установки;
• быстрый нагрев за 21 минуту;
• страна-производитель Италия.

Недостатки:

отсутствие термометра и автоматики, дополнительных датчиков.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Стоимость бойлера косвенного нагрева

На рынке теплотехнических устройств, представлено множество моделей бойлеров от различных производителей. Эти модели различаются между собой объемом бака, брендом, материалом, дополнительными функциями и т.п.

Критерии, влияющие на стоимость теплового агрегата:

1. Производитель. Чем известнее фирма, тем больше стоимость устройства. Наиболее популярны модели от , Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice или Gorenje. Однако, в последнее время, на рынке большим спросом пользуются агрегаты российского производства, ничуть не уступающие по качеству своим зарубежным аналогам, но при этом имеющих меньшую стоимость.
2. Конструкция. Тип применяемого теплообменника значительно влияет на стоимость агрегата в целом. Наименьшей ценой обладают бойлера с нижним расположением нагревателя, а наибольшей – с внутренней емкостью.
3. Материалы, применяемы при изготовлении устройства. Наибольшую стоимость имеют устройства, в конструкции которых используется сталь и латунь. Баки, изготовленные из пластика, имеют значительно меньшую цену.
4. Емкость бака. Чем больше емкость агрегата, тем большее количество материала уходит на его изготовление, а, следовательно, возрастает и его стоимость.
5. Дополнительные опции. Наличие дополнительных приборов и функций, значительно увеличивают стоимость теплового агрегата (электронный термометр, термостат, возможность подключения рециркуляционной магистрали и т.д.).

В зависимости от материала и фирмы производителя, цена на косвенный бойлер, с объемом бака 100 литров, составляет от 20000 до 80000 рублей. При увеличении объема до 300 литров, стоимость агрегата возрастет до 100000 рублей, а за устройство с баком в 1000 литров, придется заплатить 300000 – 400000 рублей.

Принцип работы БКН

Алгоритм работы бойлеров основан на нагреве воды, поступающей из системы ХВС, теплоносителем от различных источников теплоты. В зависимости от устройства нагревательных элементов (змеевик или встроенная емкость) циркуляция теплоносителя имеет разные алгоритмы.

В случае нагрева воды змеевиком подача теплоносителя производится в его верхний патрубок, отвод – с нижнего патрубка. Эта схема оптимально реализует процесс теплоотдачи – сначала тепло отдается более горячим верхним слоям воды, затем частично остывший теплоноситель нагревает нижние, холодные слои воды.

В случае встроенной емкости алгоритм циркуляции имеет другой характер. Нагреваемая вода находится во встроенном резервуаре, он омывается теплоносителем по направлению сверху-вниз, бак находится как бы в горячей водяной «рубашке». Поверхность теплообмена в этом случае больше, чем в случае со спиральным змеевиком, скорость нагрева выше.

Производительность БКН зависит от тепловой мощности теплообменника, площади теплопередачи. Чем больше поверхность теплообмена змеевика или встроенного бака – тем больше производительность агрегата по горячей воде.

Немаловажным фактором является расположение бойлера – его рекомендуется размещать максимально близко к источнику тепла. В этом случае теплоноситель преодолевает путь с наименьшим гидравлическим сопротивлением, тепловые потери имеют минимальное значение.

Для повышения комфорта при использовании горячей воды многие модификации БКН оснащаются контуром рециркуляции. К патрубку бака подключается циркуляционный насос малой мощности, он обеспечивает постоянное движение горячей воды по кольцевой схеме. При открытии смесителя в любой зоне системы присутствует горячая вода, не требуется сливать ее для достижения нужной температуры.

Для экономии электроэнергии насос рециркуляции может оборудоваться таймером включения. В этом случае задается режим включения в утренние часы – за 1-2 часа до начала потребления. Контур прогревается за это время, не требуется круглосуточная работа насоса.

Бойлеры косвенного нагрева подключаются к различным тепловым источникам, в разные системы отопления – открытую и закрытую, обычно имеют приоритет перед отоплением. Более подробно схемы подключения оборудования рассмотрены в отдельной статье.

Обвязка «косвенника» с котлом

Первым делом агрегат нужно установить на полу либо надежно прикрепить к капитальной стене из кирпича или бетона. Если перегородка построена из пористых материалов (пеноблок, газобетон), от настенного монтажа лучше воздержаться. При напольной установке соблюдайте расстояние 50 см до ближайшей конструкции – просвет необходим для обслуживания бойлера.

Рекомендуемые технологические отступы от напольного бойлера до ближайших стен

Подключение бойлера к твердотопливному либо газовому котлу, не оснащенному электронным блоком управления, выполняется согласно приведенной ниже схеме.

Перечислим основные элементы бойлерного контура и укажем их функции:

• автоматический воздухоотводчик ставится в верхней точке подающей магистрали и занимается сбросом воздушных пузырьков, скапливающихся в трубопроводе;
• циркуляционный насос обеспечивает проток теплоносителя через загрузочный контур и змеевик;
• термостат с погружным датчиком останавливает насос по достижении заданной температуры внутри резервуара;
• обратный клапан исключает возникновение паразитного потока из основной магистрали в теплообменник бойлера;
• на схеме условно не показаны отсекающие краны с американками, предназначенные для отключения и обслуживания аппарата.

При запуске котла «на холодную» циркуляционный насос бойлера лучше остановить, пока теплогенератор не разогреется

Аналогичным образом нагреватель присоединяется к более сложным системам с несколькими котлами и контурами отопления. Единственное условие: бойлер должен получать самый горячий теплоноситель, поэтому врезается в магистраль первым, а к распределительной гребенке гидрострелки подключается напрямую, без трехходового вентиля. Пример показан на схеме обвязки методом первичных / вторичных колец.

На общей схеме условно не показан обратный клапан и термостат бойлера

Когда требуется подключить бойлер «емкость в емкости», производитель рекомендует задействовать расширительный бачок и группу безопасности, присоединенную к выходу теплоносителя. Обоснование: при расширении внутреннего резервуара ГВС объем водяной рубашки уменьшается, жидкости деваться некуда. Применяемое оборудование и арматура показана на рисунке.

При подключении водонагревателей типа «бак в баке» производитель рекомендует ставить расширительный бачок на стороне системы отопления

Проще всего бойлер косвенного подогрева соединяется с настенными котлами, в которых предусмотрен специальный штуцер. Остальные теплогенераторы, оборудованные электроникой, стыкуются с водонагревателем через трехходовой переключающий клапан с электроприводом, управляемый котловым контроллером. Алгоритм такой:

1. Когда температура в баке снижается, термостат сигнализирует блоку управления котлом.
2. Контроллер отдает команду трехходовому клапану, тот переводит весь теплоноситель на загрузку емкости ГВС. Циркуляцию через змеевик обеспечивает встроенный котловой насос.
3. По достижении установленной температуры электроника получает сигнал от бойлерного термодатчика и переводит трехходовой кран в исходное положение. Теплоноситель снова идет в отопительную сеть.

Подсоединение солнечного коллектора ко второму змеевику бойлера показано на следующей схеме. Гелиосистема представляет собой полноценный замкнутый контур со своим расширительным баком, насосом и группой безопасности. Здесь не обойтись без отдельного блока, управляющего работой коллектора по сигналам двух температурных датчиков.

Нагревом воды от солнечного коллектора должен управлять отдельный электронный блок

Как правильно выбрать бойлер

Важными характеристиками бойлера косвенного нагрева являются:

• объем;
• материал змеевика;
• материал бака;
• материал утеплителя;
• наличие дополнительного ТЭНа и альтернативных источников нагрева.

Объем бойлера

Выбирать объем бойлера нужно исходя из мощности вашей отопительной системы, поскольку именно на нее приходится нагрузка нагрева воды. Если вы купите агрегат, объем которого слишком велик, то существует вероятность того, что ваша система отопления может не справиться с ним. Это чревато тем, что температура воды в приборах отопления будет мала для обогрева помещения. Для того чтобы не прогадать, нужно узнать объем теплоносителя бойлера, он должен быть не более 30-40% объема воды в отопительной системе, иначе ее производительность будет заметно страдать.

Какой объем бойлера нужен для вашей семьи, очень просто определить. В среднем на человека приходиться 60-80 литров для принятия душа. Нагрев 200 литров происходит около 6 часов. Исходя из этих цифр нужно брать объем бойлера, которого хватит на покрытие нужд семьи, с учетом времени до следующего нагрева.

Материалы

Одной из важнейших частей бойлера является змеевик, поэтому нужно заранее поинтересоваться о том, из чего он изготовлен. Дешевые модели имеют стальной змеевик, который просто приварен к баку. В более дорогих моделях он съемный и выполнен из латуни, что намного лучше по многим параметрам. Тем более что съемный вариант можно демонтировать и почистить от накипи.

Из чего выполнен бак также очень важно, поскольку частая проблема любого водонагревателя – протечка. Недорогие модели имеют внутри слой эмали, но она быстро образует трещины от перепада температур

А это, в свою очередь, чревато скорой коррозией металла

Лучше всего покупать те варианты, в которых бак сделан из нержавейки. Это может быть и дороже, но и служить он будет дольше, при условии своевременных замен магниевого анода

А это, в свою очередь, чревато скорой коррозией металла. Лучше всего покупать те варианты, в которых бак сделан из нержавейки. Это может быть и дороже, но и служить он будет дольше, при условии своевременных замен магниевого анода.

Качество утеплителя также немаловажный фактор эффективности такой системы. Иногда используют обычный поролон, но он проигрывает по многим пунктам. Лучше всего, если в качестве теплоизоляции использован полиуретан и подобные ему материалы.

Другие параметры

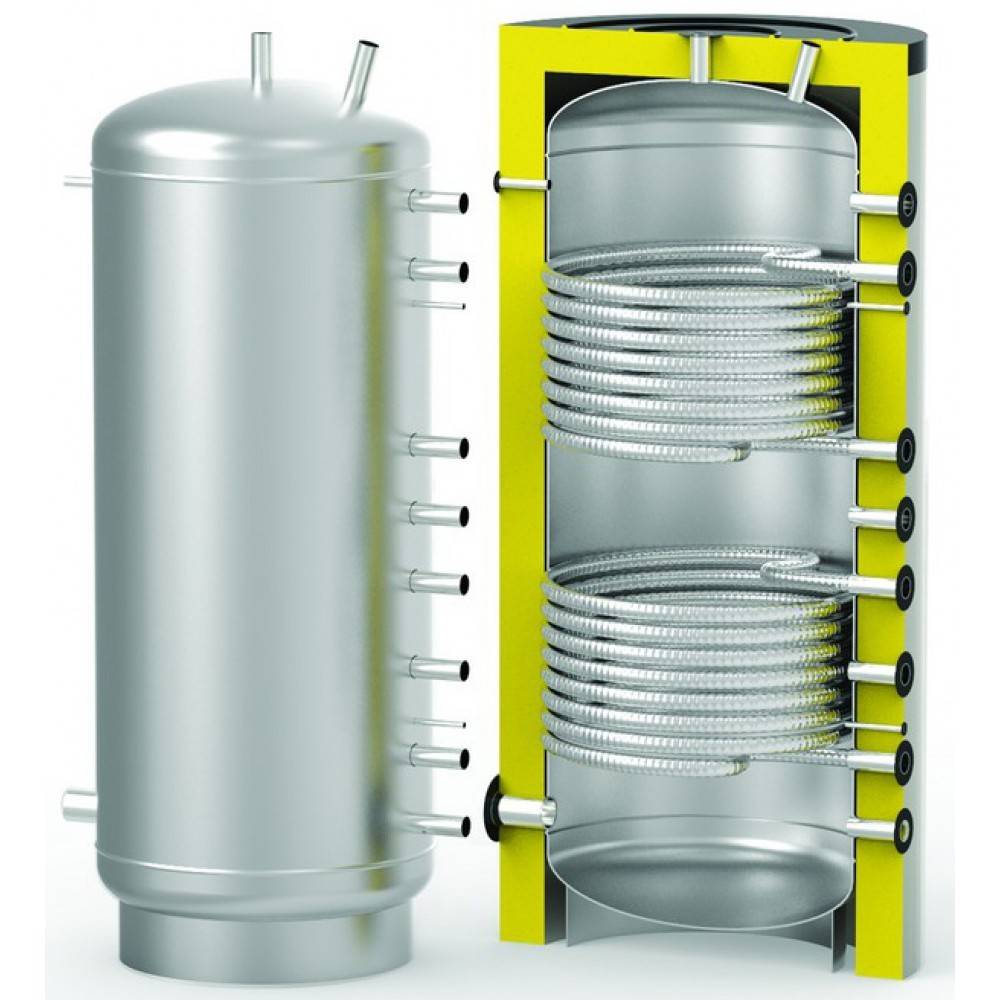

Кроме того, что бойлер может иметь два источника косвенного нагрева воды, также он может быть оснащен ТЭНом, как источником тепла вне отопительного сезона. Такие конструкции намного дороже обычных, но они крайне практичны.

Тип бойлера может быть двух видов: настенный или напольный. Он должен соответствовать типу отопительной системы. Так, если система настенная, то и бойлер должен быть такого типа. Настенными могут быть только модели, объем которых менее 200 литров.

Источники

• https://sovet-ingenera.com/otoplenie/vodonagrevatel/bojler-kosvennogo-nagreva.html
• https://AlfaTep.ru/article/vodonagrevateli/boylery_kosvennogo_nagreva_ustroystvo/
• https://oboiman.ru/teplo/bojler-kosvennogo-nagreva-cto-eto-takoe-ustrojstvo-princip-raboty.html
• https://udobnovdome.ru/bojler-kosvennogo-nagreva/
• https://otivent.com/kak-vybrat-bojler-kosvennogo-nagreva
• https://AvtonomnoeTeplo.ru/vodonagrevateli/185-napolnye-boylery-kosvennogo-nagreva.html
• https://teplofan.ru/vodonagrevateli-i-bojlery/kosvennogo-nagreva
• https://stroy-podskazka.ru/vodosnabzhenie/vodonagrevatel/kosvennogo-nagreva/
• https://www.tproekt.com/bojler-kosvennogo-nagreva/
• https://vse-otoplenie.ru/princip-raboty-bojlera-kosvennogo-nagreva

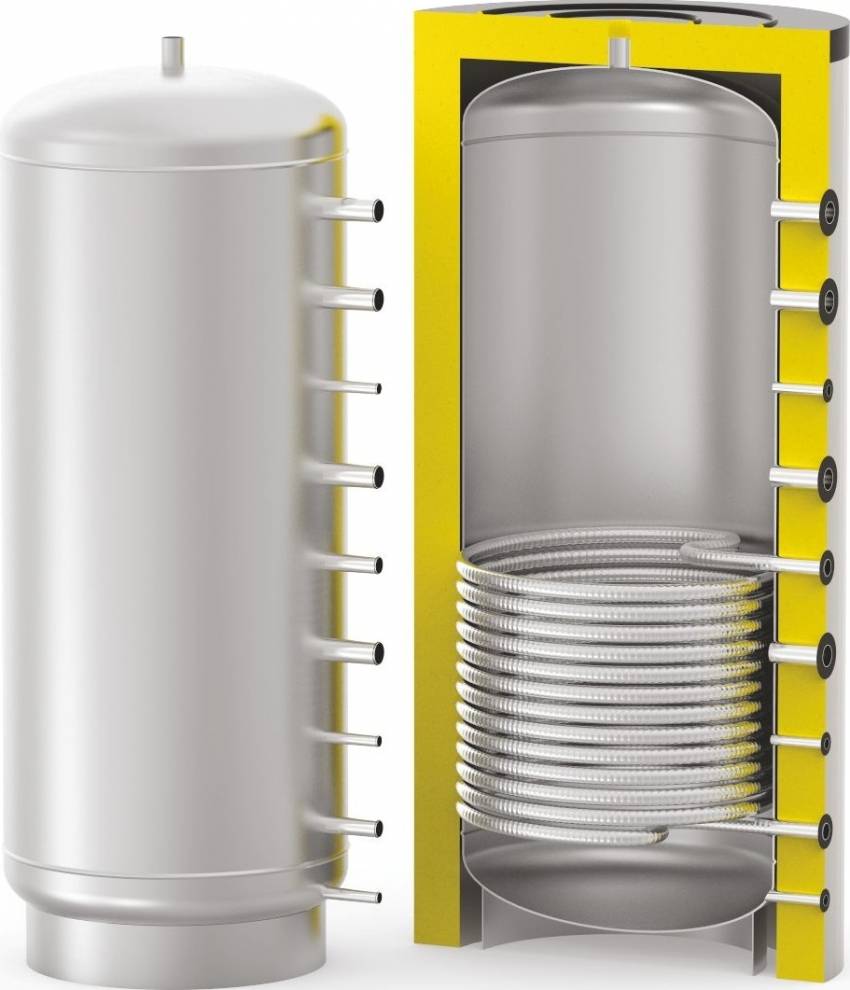

Устройство бака косвенного нагрева

Особого отличия от обычного водонагревателя косвенный бойлер не имеет. Внешне это симпатичный бак. Может быть достаточно солидного размера, все зависит от его объема.  Бойлер состоит из: (корпуса, определенного утеплителя, основного прочного, нержавеющего бака, термометра, теплообменника — змеевика и магниевого анода).

Слой утеплителя, расположенный между корпусом и основным баком, представляет собой мощный термос, благодаря чему система практически не имеет потерь тепла — (2-3°С) за 24 часа. Процесс контроля и управления температурного режима позволяет постоянно поддерживать заданные температурные параметры горячей воды.

Отдельно стоит остановиться на устройстве теплообменника. Он представляет собой спираль особой конструкции из полой трубки (металл или латунь), установленной особым образом (обычно в нижней части внутри корпуса). Расположение теплоносителя имеет принципиальное значение для оптимального нагрева воды. При нагреве вода изменяет свою плотность, и более теплая поднимается в верхнюю часть бака. Такое расположение теплоносителя позволяет быстро и равномерно нагревать значительные объемы воды.

Главную угрозу для косвенного водонагревателя может представлять гальваническая коррозия. Чтобы этого не происходило, конструкция бойлера защищена магниевым анодом. Задача анода принять все электрохимические (реакции) воздействия на себя, защищая все остальные детали. Магниевый анод необходимо периодически менять.

Современные модели бойлеров оснащены альтернативными источниками тепла. Это комбинированные водяные бойлеры. Для неотопительного летнего периода бойлер используют для нагрева воды за счет электричества или газа. На рынке представлены бойлеры для нагрева воды, в которых используется источники солнечного света.

Теплоаккумулятор для котлов отопления: особенности устройства и подключения

Цель использования данного агрегата – сбор и хранение нагретого до определённой температуры теплоносителя для дальнейшей его передачи в систему, когда в этом возникнет необходимость. Будучи связанным с водяным контуром помещения, аккумулятор подобного типа обеспечивает поддержку температурного режима, даже если источник тепла будет отключен.

Полезный совет! Если водяное отопление дома производится от электроэнергии, оформление ночного тарифа со сниженными расценками стоимости 1 кВт/ч. позволит сэкономить на оплате счетов. Отопительную систему достаточно будет нагревать ночью, а в дневное время будет работать теплоаккумулятор.

Теплоаккумулятор используется для поддержания нагретой до определённой температуры воды

Это устройство выполняет и другие функции. К основным из них можно отнести:

• почти на треть снижает расход топлива. При этом КПД топливной установки повышается;
• предохраняет от перегрева приборы отопления, собирая излишки тепла;
• нагревает воду для системы ГВС. То есть, по сути, это одна из разновидностей бойлера косвенного нагрева. Цена данного агрегата колеблется в очень широких пределах: от 13 до более 300 тысяч рублей;
• бак теплоаккумулятора может связывать несколько источников тепла, работающих на различных видах энергии или топлива;
• конструктивное исполнение устройства позволяет осуществлять отбор теплоносителя разной температуры.

Устройство теплоаккумулятора и рациональное подключение внешних приборов

В качестве главной детали данного агрегата выступает цилиндрической формы нержавеющий бак, наполненный жидкостью, характеризующейся высоким коэффициентом теплоотдачи. Его обвязка осуществляется теплоизолирующим материалом. В сочетании с установкой верхней рубашки, такое конструктивное решение увеличивает время остывания теплоаккумулятора. Внутри цилиндрической ёмкости размещаются от 1 до 3 теплообменников. Количество змеевиков определяется возможностями и потребностями хозяев жилья.

Разогретая вода от твёрдотопливных или газовых котлов поступает в полость бака аккумулятора сверху, а охладившаяся жидкость оседает ближе ко дну и для разогрева вновь перекачивается в котёл.

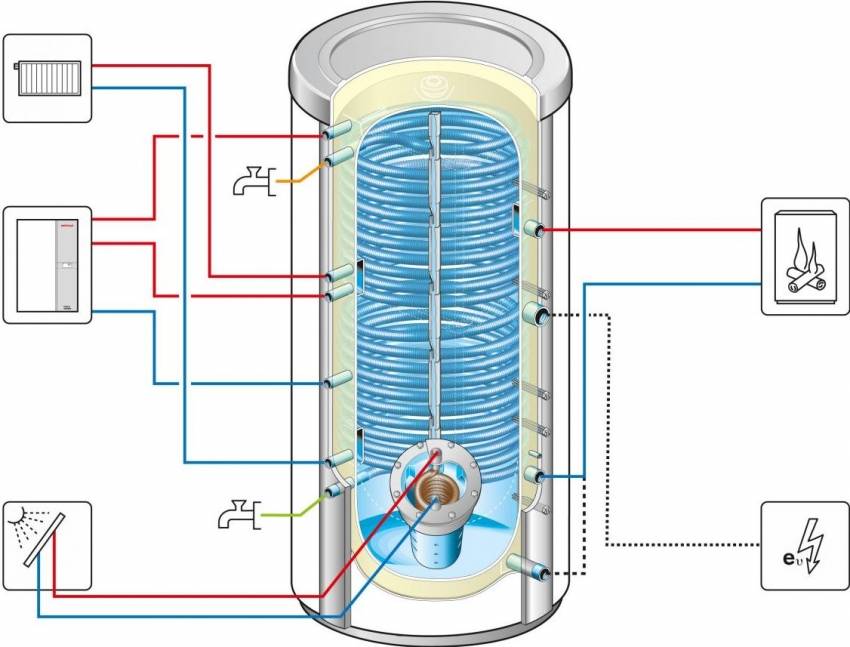

Схема устройства теплоаккумулятора с возможностью подключения к альтернативным источникам энергии

Нижний отсек обычно имеет температуру порядка 35-40°С. Поэтому подсоединять его целесообразно к системе тёплого пола. Температура средней части составляет 60-65°С. Поэтому подключать к ней следует отопительные приборы. К горячему водоснабжению подключается верхняя часть бака. Температура воды там достигает 80-85°С.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.
