Как сделать бойлер косвенного нагрева своими руками: инструкция и советы по изготовлению

Инструкция первого пуска системы БКН

После того как БКН будет полностью обвязан с теплоносителем и линией подачи ГВС и опрессован на предмет утечек, приступают к его первому пуску:

1. Открывают краны на подаче и обратке теплоносителя от внешнего источника нагрева.
2. Открывают кран с горячей водой на смесителе и выпускают воздух до тех пор, пока из крана не пойдет ровный напор воды, после чего воду на смесителе перекрывают.
3. Устанавливают температуру нагрева по терморегулятору и ожидают нагрев воды до нужной температуры или контролируют ее по показаниям стрелочного термометра.

В процессе нагрева еще раз проводят тщательный внешний осмотр конструкции на предмет плотности и проверяют теплоизоляционные качества бака.

Во время первого пуска контролируют время нагрева бойлера при максимальных параметрах теплоносителя, а также работу системы автоматики регулирования и безопасности.

Необходимые материалы и инструменты

Накопительный бак устройства изготавливается из термостойкого пластика, нержавеющей стали, алюминия или стали с керамическим покрытием. В качестве заготовок под резервуар можно взять пластиковые бочки для пищевых продуктов, алюминиевые бачки или ненужный газовый баллон.

В качестве инструмента необходимо подготовить:

• углошлифовальную машинку;
• электродрель с корончатым сверлом по металлу;
• аппарат аргонно-дуговой сварки;
• набор гаечных ключей;
• диск для шлифовки и полировки металла;
• наждачную бумагу.

Фитинги, сливной кран и другие соединительные элементы подбираются исходя из размеров подсоединяемой трубы. Дополнительно приобретается ФУМ-лента, предохранительный клапан, магниевый анод и насадка для его установки.

Принцип работы бойлера косвенного нагрева

Конструкция представляет собой бак со змеевиком внутри, по которому проходит теплоноситель. Размеры змеевика зависят от объема бака, который может быть любого объема, в зависимости от потребности в горячей воде.

• Предназначенная для использования вода в емкость поступает через расположенную внизу входную трубу.
• Внутри бака бойлера вода равномерно нагревается от змеевика.
• Чтобы не было при использовании резких перепадов температуры, выходную трубу следует располагать вверху.
• Снаружи бойлер должен быть обязательно хорошо теплоизолирован. Это поможет избежать потерь тепла.
• Чтобы к крышке и ко всем кранам был обеспечен удобный доступ, устанавливать бойлер лучше всего на ровное твердое основание.
• Располагать водонагреватель следует в одном помещении с котлом. Это уменьшит потери тепла и затраты на монтаж контура.

Общие правила изготовления бойлеров косвенного нагрева

• Обязательно наличие теплоизолирующей оболочки. Иначе нагретая вода будет стремительно охлаждаться через внешние стенки. Оптимальный вариант — установка рабочей емкости в более крупную бочку, и задувание промежутка между стен строительной пеной.
• Можно укутать емкость строительными теплоизоляционными материалами, правда это выглядит не так эстетично (зато недорого). Если бойлер расположен в помещении котельной, можно сэкономить.
• Внутренняя труба (если применяется схема со змеевиком) должна быть коррозийно устойчивой. После сборки конструкции доступ для обслуживания будет затруднен.
• При использовании электрохимических пар (например, алюминиевый бак + медная трубка) фланцы подключения должны быть изолированы нейтральными прокладками.
• Желательно устраивать в стенке наружного бака ревизионное окошко, через которое проводится чистка или обслуживание.

Преимущества и недостатки бойлера косвенного нагрева

Плюсы использования бойлера, сделанного своими руками:

• подключение к центральной системе отопления;
• установка вблизи отопительного котла;
• незначительные затраты на монтаж контура;
• существенное сокращение расхода энергоресурсов;
• обеспечение водой постоянной температуры.

К минусам стоит отнести следующее:

• для установки бойлера требуется большая площадь или отдельное помещение;
• для нагрева большого объема воды необходимо продолжительное время, при этом обогрев помещений будет осуществляться с меньшей интенсивностью;
• быстрое образование отложений на змеевидной трубке, требующее очищения химическим или механическим способом два раза в год.

Этот вариант получения горячей воды подходит в период отопительного сезона. В другое время роль теплоносителя может выполнять встроенный в бак бойлера электрический ТЭН.

Тогда подогрев воды будет осуществляться при помощи электроэнергии. В этом случае включать бойлер можно в ночное время, когда действуют ночные, низкие тарифы или по мере необходимости.

Изготовление бойлера своими руками

Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.

В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.

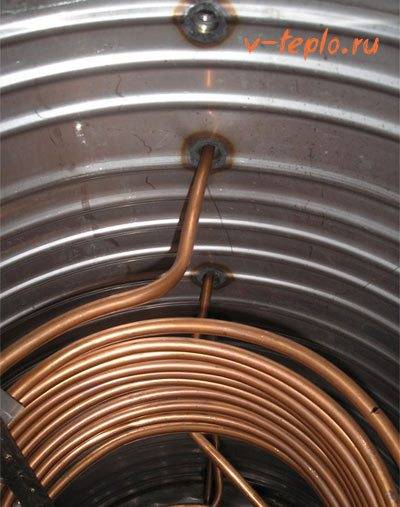

Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.

При намотке змеевика важно следить за витками:

• в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
• не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
• Количество витков на змеевике рассчитывается от объема и высоты бака.

Теплоизоляция

Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.

Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

• змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
• для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
• устанавливается ТЭН;
• бойлер плотно закрывается крышкой;
• подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
• подсоединение входной/выходной трубы для воды;
• разводка трубы в кухню или в ванную в точке водоразбора.

Технология изготовления пошагово

Действуем так:

1. Если водонагреватель предполагается сделать прямоугольным, то из листов нержавейки соответствующего размера необходимо сварить коробку без крышки и одной боковой стенки. Если же бак бойлера вы собираетесь изготовить из круглой заготовки, то её нужно разрезать вдоль на две половины.

2. В боковой стенке прямоугольного бака либо в одной из половин круглого высверливаем отверстие диаметром 38 мм, в которое будет продет выпуск змеевика. Такое же отверстие нужно будет просверлить во второй, ещё не приваренной стенке (в случае с круглым баком — во второй половине).

3. Теперь нужно изготовить квадратный змеевик, последовательно приваривая друг к другу отрезки труб и отводы. Крайние отрезки труб необходимо повернуть так, чтобы они располагались параллельно оси змеевика — это будут выпуски.

4. Далее устанавливаем змеевик в коробку или одну из полукруглых половинок, поместив его выпуск в просверлённое в стенке отверстие. С наружной стороны выпуск нужно приварить к стенке бака герметичным швом.
5. Чтобы исключить вибрацию теплообменника, его желательно зафиксировать, вварив между ним и днищем отрезок трубы.
6. Теперь устанавливаем недостающую боковую стенку или вторую полукруглую половинку на место, одевая её на второй выпуск змеевика, и привариваем. Этот выпуск тоже герметично обвариваем.
7. Если бойлер будет напорным, крышку также следует приварить, безнапорным — можно просто положить её сверху.

Далее в баке нужно высверлить несколько отверстий, к которым привариваются патрубки:

• для подачи холодной воды (для напорного бойлера — внизу, для безнапорного — вверху);
• для отбора горячей воды (вверху);
• для установки термобаллона (в нижней части);
• для врезки сбросного клапана, если бойлер будет напорным;
• для подключения системы рециркуляции, если таковая предусмотрена (внизу);
• для ТЭНа (понадобится модель с фланцевым креплением).

Длину патрубков следует выбирать с учётом толщины теплоизоляции. К патрубку для установки ТЭНа нужно приварить фланец.

Также на этом этапе к баку нужно приварить кронштейны для крепления кожуха и для навешивания его на стену (если модель напольная — приваривать следует ножки).

Далее:

1. Обкладываем бак матами из базальтового волокна, фиксируя их при помощи шнура.
2. Прикручиваем к кронштейнам защитный кожух из тонких стальных панелей, окрашенных порошковой краской или покрытых цинком.

Теперь устанавливаем на место ТЭН, термобаллон и сбросной клапан либо поплавковый кран.

Емкость для нагревателя – из чего сделать и как подготовить?

Бак водонагревателя разрешается изготавливать практически из любых материалов, которые обладают некоторой стойкостью к коррозионным явлениям. Можно использовать эмалированный металл, стеклокерамику, нержавейку, пластик. При выборе материала нужно учитывать следующее: пластиковые, стеклокерамические и эмалированные емкости не отличаются особой механической прочностью, кроме того, эмаль и керамика склонны к коррозии. Из-за этого уже через пару лет эксплуатации может потребоваться замена бака, сделанного из этих материалов.

Емкость для нагревателя из подручных средств

А вот емкости из нержавеющей стали являются в разы долговечнее и надежнее. Проще всего сделать водонагреватель косвенного действия из обычного газового баллона. Желательно купить новую емкость. Но допускается и применение со старым баллоном. Его необходимо разрезать на две половинки, очистить внутренние стенки от загрязнений и обработать их грунтовкой (обычно наносится 2–3 слоя). Нюанс. Грунт допускается и не использовать. Но тогда в первые пару недель эксплуатации самодельного бойлера вы будете явственно ощущать запах газа, идущего от горячей воды.

В подготовленном описанным способом баллоне мы сделаем четыре отверстия. Через один будет выходить нагретая вода, второй нужен для подачи холодной жидкости. Еще два отверстия позволят соединить теплоноситель и змеевик. Затем следует позаботиться о качественной теплоизоляции бака. Самодельный бойлер необходимо утеплять максимально тщательно. Если данное условие не выполнить, показатель полезного действия устройства значительно снизится. Вода в теплом состоянии в нем будет поддерживаться совсем недолго.

Теплозащиту емкости рекомендуется производить до сборки агрегата. Это удобнее, проще и надежнее. Функцию утеплителя может выполнять практически любой теплоизолятор. Некоторые мастера используют стекловату. На корпус баллона ее крепят проволокой или клеящим составом. При желании сначала можно приклеить вату, а потом дополнительно зафиксировать ее проволочной стяжкой. Еще лучше использовать для утепления монтажную пену. Работа с ней требует минимальных трудовых затрат. А результат получается отличный.

Финальная сборка

Процесс самостоятельной сборки водогрейного прибора заключается в следующих поэтапных мероприятиях:

• монтаж змеевика;
• припаивание патрубков на трубах входа и выхода;
• приваривание опорных ножек или подвесных петель;
• установка нагревательного ТЭНа;
• плотная подгонка крышки.

Следует отметить, что особое внимание нужно уделить термоизоляции бака базальтовыми матами и их фиксации на поверхности наружных стенок. Чтобы сделать эксплуатацию водогрейного прибора полностью безопасной, необходимо обязательно прикрутить защитный стальной кожух, покрытый порошковой краской или оцинковкой

Чтобы сделать эксплуатацию водогрейного прибора полностью безопасной, необходимо обязательно прикрутить защитный стальной кожух, покрытый порошковой краской или оцинковкой.

Как и из каких материалов изготавливается бак бойлера

Емкость, которая приспособлена для теплой воды, изготавливается из любого вида пластика, нержавеющей стали, эмалированных металлов и других материалов. Главное, чтобы используемый материал обладал устойчивостью к коррозийным процессам, а емкость была довольно чистой и имела подходящий размер.

Если вы выбрали металлическую емкость, необходимо наличие сварочного аппарата. Емкость, покрытая эмалью или стеклокерамическим слоем, не очень-то устойчива к коррозии, поэтому в скором времени может прийти в негодность, и потребуется ее замена. Поэтому использование баков, для изготовления которых использовалась нержавеющая сталь, является более надежным и долговечным вариантом.

Можно использовать в качестве емкости для бойлера пустые газовые баллоны. Конечно, лучшей будет новая емкость, но если нет возможности ее купить, можно воспользоваться баллоном, который уже использовался. Он разрезается на две части, тщательно зачищается. После этого выполняется грунтовка внутренних стенок баллона. Если стенки не грунтовать, то в течение нескольких недель вода из бойлера, которой вам придется пользоваться, будет пахнуть пропаном.

Затем необходимо сделать в емкости несколько отверстий:

1. Через одно отверстие будет подаваться холодная вода.
2. Через другое отверстие будет выводиться горячая вода.
3. Два отверстия необходимы для установки змеевика с теплоносителем.

Летом никто не пользуется отопительным оборудованием, поэтому используют альтернативный источник обогрева теплоносителя. Некоторые домовладельцы пользуются солнечными панелями, которые устанавливают на крышах своих домов. Наиболее бюджетным вариантом является использование электрических ТЭНов.

Сборка и подключение конструкции

Все элементы бойлера готовы, осталось собрать изделие и подключить его.

• К отверстиям для входной и выходной труб крепятся краны. Лучше всего, если труба с холодной водой будет установлена снизу бака, а для подачи горячей – сверху емкости.
• Монтируется патрубок слива. Его удобней всего расположить в самом низу бака. В случае необходимости из емкости можно будет полностью слить воду.
• Приварить к стенке бака отрезки трубы с резьбовым соединением.
• Установить змеевик вдоль емкости или по ее центру и припаять к входной и выходной трубе.
• Трубки обязательно проверяются на герметичность. Для этого змеевик слегка смачивается водой, перекрывается одно отверстие и компрессором в другое отверстие подается сжатый воздух. При отсутствии герметичности все пропаивается еще раз.
• Сверху емкость бройлера, сделанного своими руками, следует закрыть крышкой на защелках и утеплить ее изолирующим материалом.
• Для установки изделия можно использовать кронштейны. К баку приварить сделанные из уголка металлические «ушки» и прикрепить конструкцию в надежном месте.
• Если бройлер будет стоять, то к его дну следует приварить опоры.
• Змеевик подключается к контуру отопительной системы.
• Трубы разводятся в ванную или кухню.

Бройлер косвенного нагрева своими руками готов к использованию. Подходит этот вариант конструкции для получения горячей воды только в период отопительного сезона. На другое время в бак можно установить электрический ТЭН и подогревать воду с помощью электроэнергии.

Для дач и частных домов можно своими руками сделать конструкцию на дровах.

Схема устройства самодельного бойлера

Стандартная схема устройства водогрейного прибора в виде бойлера, может иметь существенные отличия в зависимости от вида и конструктивных особенностей. Приборы косвенного нагрева не способны самостоятельно производить тепловую энергию, но могут быть снабжены встроенными ТЭНами, посредством которых эффективно поддерживается температурный режим воды в заранее заданных пределах.

Схема устройства предполагает наличие в конструкции основных составляющих, представленных:

• накопительным резервуаром;
• наружным корпусом;
• теплоизоляцией;
• тепловым обменником;
• местом для подсоединения дополнительного нагревательного элемента;
• ревизионным отверстием;
• входным отверстием для холодной воды;
• входом и выходом для теплового носителя;
• местом подключения термометра;
• рециркуляционной линией;
• выходом для горячей воды;
• магниевым анодом.

Внутри утепленного резервуара встроен нагревательный элемент с подведенным тепловым носителем. Холодная вода поступает через нижнюю часть резервуара, а отбор горячего водоснабжения осуществляется из верхней части.

Водогрейное оборудование такого типа оснащается защитным магниевым анодом. Самые современные и дорогостоящие модели снабжаются парой дублирующих змеевиков. Поддержание температурного режима обеспечивается ТЭНом с термостатом, встраиваемым в верхней части резервуара.

Схема нагрева двух типов бойлеров

Также выпускаются бойлеры с косвенным типом нагрева, полностью лишенные змеевика. Такая особая конструкция носит название «резервуар в баке», что обуславливается наличием внутри одного бака второго резервуара. Нагрев воды в таких водогрейных приборах происходит внутри резервуара, а перемещение теплового носителя осуществляется между стенками.

Заводские модели бойлеров с нагревом косвенного типа и циркуляционным патрубком оснащаются обязательными элементами, представленными магниевым анодом и группой безопасности, а также температурным датчиком.

Приступаем к созданию бойлера

В первую очередь нужно подготовить емкость, которая будет выступать в роли бака для воды. В принципе, подойдет любой, даже не герметичный металлический бак, изготовленный из нержавеющего материала – стальной или эмалированный. Можно даже взять пластиковый бак, но с одним условием – он должен быть изготовлен из пищевого пластика, не выделяющего вредных веществ в окружающую среду при нагреве. Если бак металлический, для работы с ним понадобится аппарат для сварки.

Эмалированные или стеклокерамические баки не слишком прочны, и довольно скоро их придется заменить, поэтому емкость из нержавеющей стали окажется предпочтительнее.

Экономичный и простой способ – взять в качестве бака газовый баллон: при помощи болгарки его нужно разрезать на две половины, очистить и покрыть грунтовкой, после чего сварить обратно в единое целое. В крайнем случае можно обойтись и без всей этой процедуры, но стоит приготовиться к тому, что вода еще долгое время будет иметь сильный запах газа.

Следующий этап создания бойлера – теплоизоляция стенок его бака. Чтобы снизить уровень обыкновенной теплоотдачи, понадобится хорошая теплоизоляция. К слову, удобнее будет сделать все это до монтажа бака. Чтобы изолировать бак, подойдет любой материал, даже монтажная пена. Стекловату или другой утеплитель можно укрепить на баке при помощи веревки, проволоки, клея. Чтобы изоляция работала, должно быть соблюдено условие – изолирующий материал должен покрывать всю поверхность емкости с водой. Есть еще один вариант улучшения теплоизоляции – бак меньшего размера установить в баке размера большего, а между ними уложить слой изолирующего материала.

Сделать змеевик можно из любой небольшой трубы, будь она пластиковая или металлическая. Затем задача усложняется – трубу нужно намотать на какой-нибудь цилиндрический объект, например, бревно или другую трубу. На концы намотанной спирали устанавливаются резьбовые фитинги. Спираль из трубы не должна быть слишком плотной, так как в процессе работы змеевик будет покрываться накипью, да и снять его будет сложно. С самого же бойлера снимать и очищать змеевик нужно, как минимум, раз в год.

После того, как все элементы водонагревателя будут готовы, наступает время собирать бойлер. В выбранном баке делается два отверстия – для входной трубы с холодной водой и для выходной, которая будет подавать нагретую воду. Возле отверстий крепятся краны. В принципе, отверстия можно делать в любом месте бака, но в практическом применении гораздо удобнее, если труба с холодной водой будет подключена снизу, а труба для подачи нагретой – с верху. В самом низу бака монтируется патрубок слива, через который можно будет полностью удалить воду из бака при необходимости, например, для чистки или ремонта.

Затем нужно вырезать отверстия для змеевика, а к стенке бака приварить штуцера из металла, имеющие резьбовое соединение, к которым и будет крепиться сам змеевик.

Обязательно проверяется герметичность этой трубки, а особенно тщательно эта процедура должна осуществляться, если в роли теплоносителя будет использоваться антифриз или другое потенциально опасное для здоровья человека вещество. Проверить герметичность можно, перекрывая одно отверстие и подавая компрессором в другое сжатый воздух. Змеевик при проверке нужно слегка намочить мыльной водой. Если герметичности нет, трубку змеевика нужно пропаять еще раз.

Для того, чтобы тепло из бака никуда не уходило, его нужно закрыть крышкой на защелках. Крышку также нужно утеплить изолирующим материалом. Вот и все!

Бойлер косвенного нагрева своими руками остается только установить и использовать!

Монтаж проточного водонагревателя

Нагрев воды в проточном водонагревателе несмотря на простой принцип работы в жилых применяется реже чем накопительного типа. Это вызвано тем, что для того чтобы быстро нагреть холодную воду требуются мощные ТЭНы от 3 до 27 кВт, и не каждая внутриквартирная электрическая линия сможет выдержать такую нагрузку.

Подготовка — проверка электросети

Перед тем как принять решение об установке проточного водонагревателя следует проверить возможности внутридомовой электросети. Необходимые ее параметры указаны в паспорте на водонагреватель и если они не соответствуют фактическим данным, потребуется реконструкция внутридомовой линии электроснабжения.

Для подсоединения большей части проточных нагревателей необходим стационарный метод монтажа, сеть переменного тока 220 В, 3-х жильный кабель из меди, с сечением не менее 3Х2.5 мм и автоматической защитой не менее 30 А. Проточный водонагреватель также должен быть подключен к системе заземления.

Выбор места

Безнапорные проточные нагреватели воды, в основном, имеют возможность гарантировать работу только одной точки водоразбора, вследствие этого вопрос подбора района установки не стоит.

Его размещают вместо смесителя в ванной либо кухне. Выбор мощных напорных проточных нагревателей, которые обслуживают несколько водоразборных точек необходимо провести тщательно. Как правило, его размещают около от максимального водоразбора или стояка.

Несмотря на то, что модификации IP 24 и IP 25 конструкционно защищены от непосредственного проникновения воды, все-таки, их надежнее расположить в тех местах, где отсутствует угроза прямого попадания воды.

Кроме того нужно учитывать что устройства, которые имеют механическую систему регулировки напора и температуры ГВС, нужно располагать на расстоянии вытянутой руки. Исходя из вышеуказанного, установка бойлера в ванной будет самой предпочтительной.

Установка на стену

Проточные нагреватели не имеют большого веса, к их установке не предъявляют требования подобные емкостным аппаратам. Монтаж на стенке здания состоит в высверливании отверстий и закреплении нагревателя при помощи специальных кронштейнов, поставляемых в комплекте.

Главные условия профессиональной установки:

• Прочность стенового покрытия;
• совершенное горизонтальное расположение.

Если нагреватель будет размещен с наклоном, возникнет риск образование воздушных пустот, что приведет к перегреву ТЭНа и выходу водонагревателя из строя.

Как подключить к водопроводу

Выполнит обвязку безнапорного проточного нагревателя довольно просто. Подсоединение выполняется гибким шлангом, снятым со смесителя, на штуцер устройства. Для этого устанавливают специальную прокладку под накидную гайку и заворачивают ее сначала рукой, а после с небольшим давлением гаечным ключом.

Важно соблюдать правило, что после нагревателя не устанавливают запорную арматуру. Вода должна перекрываться только нагревательным устройством или смесителем, к которому он подсоединен. При другом развитии событий вследствие отсутствия движения воды, ТЭН перегреется и выйдет из строя

При другом развитии событий вследствие отсутствия движения воды, ТЭН перегреется и выйдет из строя.

Включение в электросеть

Малогабаритные безнапорные модификации водонагревателей в основном реализуются с нужным проводом вилкой. В связи с этим включение сводится к тому, что потребуется вставить вилку в электророзетку с заземлением.

Электронагреватель является мощным электроприбором, включать его с использованием различных удлинителей запрещено. Вследствие огромного электрического тока контакты смогут перегреваться и вызвать возгорание проводки.

Правильно собираем и подключаем конструкцию бойлера

Подготовив все необходимые элементы, следует заняться сбором конструкции бойлера. Порой, при сборке повреждается теплоизоляционный слой. В таком случае он должен обязательно быть восстановлен.

Производят подключение змеевика к системе отопления, а затем выполняют монтаж трубы, которая будет подавать холодную воду. Для отвода горячей воды предусматривают установку крана или делается разводка на смеситель в ванной комнате, мойку в кухне и так далее.

Бойлер косвенного нагрева можно прикрепить к стенам дома при помощи специальных кронштейнов. Для более надежного закрепления конструкции необходимо приварить к металлическому баку так называемые «ушки», изготовленные из стальных уголков.

Далее необходимо выбрать удобное место и прикрепить бойлер, наслаждаясь в последствие горячей водой, и не затрачивать при этом нежных денежных средств.

Виды работ и материалы

Чтобы изготовить бойлер своими руками, надо выполнить такие работы:

• подготовить металлическую емкость с хорошими антикоррозийными характеристиками;
• аккуратно согнуть трубу для змеевика;
• сделать качественную теплоизоляцию конструкции;
• осуществить полную сборку всей системы;
• подвести воду;
• змеевик надежно подсоединить к домашней системе отопления;
• подключить подачу нагретой воды к домашнему водопроводу.

Для выполнения некоторых операций вам понадобятся такие материалы и оборудование:

• трубы металлопластиковые или из нержавеющего металла;
• грунтовка на основе нитроэмали;
• гайка с диаметром около 32 мм;
• емкость большого размера — для небольшой семьи сгодится простой газовый баллон;
• понадобится сварка.

Со всеми материалами и предстоящими видами работ мы определились, теперь приступаем к непосредственному монтажу.

Приступаем к созданию бойлера

В первую очередь нужно подготовить емкость, которая будет выступать в роли бака для воды. В принципе, подойдет любой, даже не герметичный металлический бак, изготовленный из нержавеющего материала – стальной или эмалированный. Можно даже взять пластиковый бак, но с одним условием – он должен быть изготовлен из пищевого пластика, не выделяющего вредных веществ в окружающую среду при нагреве. Если бак металлический, для работы с ним понадобится аппарат для сварки.

Эмалированные или стеклокерамические баки не слишком прочны, и довольно скоро их придется заменить, поэтому емкость из нержавеющей стали окажется предпочтительнее.

Экономичный и простой способ – взять в качестве бака газовый баллон: при помощи болгарки его нужно разрезать на две половины, очистить и покрыть грунтовкой, после чего сварить обратно в единое целое. В крайнем случае можно обойтись и без всей этой процедуры, но стоит приготовиться к тому, что вода еще долгое время будет иметь сильный запах газа.

Следующий этап создания бойлера – теплоизоляция стенок его бака. Чтобы снизить уровень обыкновенной теплоотдачи, понадобится хорошая теплоизоляция. К слову, удобнее будет сделать все это до монтажа бака. Чтобы изолировать бак, подойдет любой материал, даже монтажная пена. Стекловату или другой утеплитель можно укрепить на баке при помощи веревки, проволоки, клея. Чтобы изоляция работала, должно быть соблюдено условие – изолирующий материал должен покрывать всю поверхность емкости с водой. Есть еще один вариант улучшения теплоизоляции – бак меньшего размера установить в баке размера большего, а между ними уложить слой изолирующего материала.

Сделать змеевик можно из любой небольшой трубы, будь она пластиковая или металлическая. Затем задача усложняется – трубу нужно намотать на какой-нибудь цилиндрический объект, например, бревно или другую трубу. На концы намотанной спирали устанавливаются резьбовые фитинги. Спираль из трубы не должна быть слишком плотной, так как в процессе работы змеевик будет покрываться накипью, да и снять его будет сложно. С самого же бойлера снимать и очищать змеевик нужно, как минимум, раз в год.

После того, как все элементы водонагревателя будут готовы, наступает время собирать бойлер. В выбранном баке делается два отверстия – для входной трубы с холодной водой и для выходной, которая будет подавать нагретую воду. Возле отверстий крепятся краны. В принципе, отверстия можно делать в любом месте бака, но в практическом применении гораздо удобнее, если труба с холодной водой будет подключена снизу, а труба для подачи нагретой – с верху. В самом низу бака монтируется патрубок слива, через который можно будет полностью удалить воду из бака при необходимости, например, для чистки или ремонта.

Затем нужно вырезать отверстия для змеевика, а к стенке бака приварить штуцера из металла, имеющие резьбовое соединение, к которым и будет крепиться сам змеевик.

Обязательно проверяется герметичность этой трубки, а особенно тщательно эта процедура должна осуществляться, если в роли теплоносителя будет использоваться антифриз или другое потенциально опасное для здоровья человека вещество. Проверить герметичность можно, перекрывая одно отверстие и подавая компрессором в другое сжатый воздух. Змеевик при проверке нужно слегка намочить мыльной водой. Если герметичности нет, трубку змеевика нужно пропаять еще раз.

Для того, чтобы тепло из бака никуда не уходило, его нужно закрыть крышкой на защелках. Крышку также нужно утеплить изолирующим материалом. Вот и все!

Бойлер косвенного нагрева своими руками остается только установить и использовать!
