Расчёт основных параметров бойлера
Прежде чем приступить к поиску материала и непосредственно изготовлению, потребуется провести расчёт минимального объёма резервуара и рабочей длины теплообменника.
Объём и форма бака
Объём резервуара для воды напрямую зависит от количества жильцов, постоянно проживающих по месту установки оборудования. Считается, что в сутки человек расходует до 80 л воды. За расчётное значение рекомендуется брать 45–50 л на человека. При превышении нормы вода в баке будет застаиваться, что непременно скажется на её качестве.
Форма бака выбирается с учётом силы давления в водопроводной системе. Если давление низкое, то допускается использование самодельных бойлеров с квадратным резервуаром. При высоком давлении в системе можно использовать только оборудование со скруглённым дном и верхом.
Бойлеры с накопительным резервуаром квадратной и прямоугольной формы можно использовать только в системах водоснабжения с низким рабочим давлением
Дело в том, что повышенное давление способствует возникновению изгибающих усилий на стенках бака, поэтому резервуар квадратной или прямоугольной формы может деформироваться. Ёмкость с круглым дном более устойчива к деформациям за счёт лучшей обтекаемости.
Мощность и длина теплообменника
В вертикальных моделях косвенного нагрева в качестве теплообменника обычно используется змеевик из меди, расположенный между входным и выходным отверстием.
Змеевик для бойлера из медной трубы
Для самостоятельного изготовления лучше всего использовать медную трубу диаметром 10 мм. Такое изделие без труда гнётся руками без применения какого-либо инструмента. При использовании металлопластиковой трубы следует учитывать, что температура нагрева теплоносителя не должна быть более 90 оC, иначе труба деформируется, а стыки протекут — это приведёт к смешиванию воды в резервуаре.
Длина трубы, необходимая для изготовления змеевика, рассчитывается по формуле L = P / (3,14 ∙d ∙∆Т), где:
- L — длина трубы (м);
- d — сечение трубы (м);
- ∆Т — разность температур нагретой и холодной воды (оC);
- P — мощность теплообменника на каждые 10 л воды (кВт).
По мнению специалистов, на каждые 10 л воды должно приходиться не менее 1,5 кВт тепловой энергии. С учётом этого можно рассчитать длину трубы для изготовления змеевика.
Например, рассчитаем материал для змеевика, который будет установлен в бойлер ёмкостью 200 л. Температура холодной воды, поставляемой в ёмкость, будет равняться 15 оС, а после нагрева необходимо получить воду с температурой 80 оС: L = 1,5 ∙20 / (3,14 ∙0,01 ∙65) ≈ 15 м.
Таблица: длина медного теплообменника для бойлеров ёмкостью 50–200 литров
| Объём накопительного резервуара, л | Мощность оборудования, кВт | Длина теплообменника, м | Диаметр резервуара бойлера, м | Диаметр витка, м | Количество витков |
| 200 | 30 | 15 | 0,5 | 0,4 | 12 |
| 150 | 22,5 | 11 | 0,5 | 0,4 | 9 |
| 100 | 15 | 7,5 | 0,4 | 0,3 | 8 |
| 50 | 7,5 | 4 | 0,4 | 0,3 | 5 |
Количество витков змеевика зависит от способа изгиба и расстояния между элементами. Обычно змеевик располагается так, чтобы расстояние между витками и стенками резервуара было не менее 10–12 см. Расстояние между витками не должно быть менее 5 см. Расчётные значения для накопительных резервуаров различного объёма можно увидеть в таблице выше.
Если бойлер косвенного типа необходимо оборудовать трубчатым электронагревателем, то мощность высчитывается исходя из того, что для быстрого нагрева 50 л воды необходим ТЭН мощностью не менее 1,5 кВт. Кроме того, любой комбинированный бойлер должен быть оборудован термостатом.
Теплоаккумулятор для котлов отопления: особенности устройства и подключения
Цель использования данного агрегата – сбор и хранение нагретого до определённой температуры теплоносителя для дальнейшей его передачи в систему, когда в этом возникнет необходимость. Будучи связанным с водяным контуром помещения, аккумулятор подобного типа обеспечивает поддержку температурного режима, даже если источник тепла будет отключен.
Полезный совет! Если водяное отопление дома производится от электроэнергии, оформление ночного тарифа со сниженными расценками стоимости 1 кВт/ч. позволит сэкономить на оплате счетов. Отопительную систему достаточно будет нагревать ночью, а в дневное время будет работать теплоаккумулятор.
Теплоаккумулятор используется для поддержания нагретой до определённой температуры воды
Это устройство выполняет и другие функции. К основным из них можно отнести:
- почти на треть снижает расход топлива. При этом КПД топливной установки повышается;
- предохраняет от перегрева приборы отопления, собирая излишки тепла;
- нагревает воду для системы ГВС. То есть, по сути, это одна из разновидностей бойлера косвенного нагрева. Цена данного агрегата колеблется в очень широких пределах: от 13 до более 300 тысяч рублей;
- бак теплоаккумулятора может связывать несколько источников тепла, работающих на различных видах энергии или топлива;
- конструктивное исполнение устройства позволяет осуществлять отбор теплоносителя разной температуры.
Устройство теплоаккумулятора и рациональное подключение внешних приборов
В качестве главной детали данного агрегата выступает цилиндрической формы нержавеющий бак, наполненный жидкостью, характеризующейся высоким коэффициентом теплоотдачи. Его обвязка осуществляется теплоизолирующим материалом. В сочетании с установкой верхней рубашки, такое конструктивное решение увеличивает время остывания теплоаккумулятора. Внутри цилиндрической ёмкости размещаются от 1 до 3 теплообменников. Количество змеевиков определяется возможностями и потребностями хозяев жилья.
Разогретая вода от твёрдотопливных или газовых котлов поступает в полость бака аккумулятора сверху, а охладившаяся жидкость оседает ближе ко дну и для разогрева вновь перекачивается в котёл.
Схема устройства теплоаккумулятора с возможностью подключения к альтернативным источникам энергии
Нижний отсек обычно имеет температуру порядка 35-40°С. Поэтому подсоединять его целесообразно к системе тёплого пола. Температура средней части составляет 60-65°С. Поэтому подключать к ней следует отопительные приборы. К горячему водоснабжению подключается верхняя часть бака. Температура воды там достигает 80-85°С.
Обратный клапан для насоса
При открытии водоразборного крана в то время, когда насос не работает, может появиться паразитная циркуляция воды по контуру: от водопровода через насос — котел и бойлер. Обратный клапан, установленный после насоса препятствует этому. Давление открытия обратного клапана (минимальный перепад давления открытия клапана), должно быть таким, чтобы паразитная циркуляция воды в контуре не запускала котел в работу. Как правило, для этого достаточно установки обычного пружинного обратного клапана для отопления.
Обязательно выбирают обратный клапан, корпус и золотниковая тарелка которого выполнены из латуни. Клапан должен быть рассчитан на рабочую температуру не менее 95 оС и давление не менее 10 бар.
Кроме того, трубу от водопровода рекомендую подключать к системе как можно ближе к патрубку бойлера.
Подключение рециркуляции
Допустим, что бойлер косвенного установлен на расстоянии 15 метров до крана. В таком случае, если откроете кран, придется подождать некоторое время, чтобы полилась с него горячая вода. Для реализации схемы рециркуляции мы находим самую дальнюю точку горячего водоснабжения и с помощью тройника подключаем еще одну трубу, возвращая ее обратно в бойлер. Получается, что мы закольцовываем систему, устанавливаем специальный циркуляционный насос для рециркуляции, для ГВС и после этого у нас в кольце постоянно будет циркулировать горячая вода, нагретая в бойлере. Теперь даже в самой дальней точке открыв кран, в ту же секунду польется горячая вода.
Чтобы минимизировать потерю тепла все трубы, по которым идет циркуляция горячей воды от бойлера, нужно изолировать теплоизоляцией. У большинства бойлеров уже есть специальный выход для подключения линии рециркуляции. На линии устанавливается специальный насос, рассчитанный именно для рециркуляции ГВС. Насосы, которые используются для отопления не подходят для этой цели. Насос обычно устанавливается в пределах полутора метра от бойлера и обвязывается двумя кранами. Также рекомендуется установить сетчатый фильтр и обратный клапан. При подключении трубы – линии рециркуляции к самому бойлеру достаточно установить быстроразъемное соединение. Кран можно не монтировать, так как кран имеется на самом насосе. Если в бойлере нет специального выхода для подключения линии рециркуляции, тогда берем тройник и устанавливаем на входе холодной воды, перед бойлером.

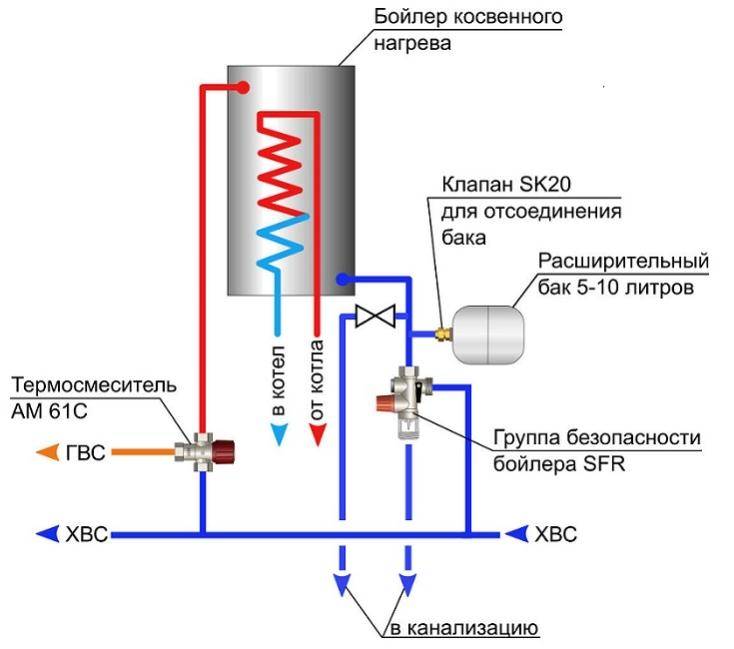

Сборка данного узла подключения происходит последовательно:
- шаровый кран с разъемным соединением в сторону бойлера;
- предохранительный обратный клапан;
- тройник для подключения расширительного бака;
- тройник для подключения линии рециркуляции;
- на выходе горячей воды после бойлера устанавливаем только шаровый кран с разъемным соединением в сторону бойлера.
При данной схеме обвязки, при необходимости расширительный бак можно перенести на линию выхода горячей воды из бойлера. Установка производится между краном и бойлером. Насос циркуляционный обвязываем 2 шаровыми кранами с разъемными соединениями. Разъемные соединения должны быть со стороны насоса. Также не забываем установить обратный клапан. После установки данной схемы получаем такой же эффект как и при схеме подключения бойлера, у которой есть специальный выход для подключения и рециркуляционной линии.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Пример подсоединения БКН к одноконтурному котлу
Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.
Вначале монтируется вся система отопления
Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.
Следующий этап — установка бойлера
Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.
Термореле для установки температуры
Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.
Вывод горячей воды подключен через запорный кран
Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.
Воздухосбросный кран Маевского
Шаг 6. Следующий выход – это подключение рециркуляции горячей воды
Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос
Оборудование выключается, когда жидкость прогрелась до нужной пользователю температуры
При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей
Оборудование выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.
Подключение рециркуляции горячей воды
Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.
Насос и запорный кран
Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.
Подключены трубы обратки
Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.
Как подключается нижняя трубаРасширительный бак
Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.
Еще один обратный клапан
Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.
Запорный кран на слив бака
Видео – Обвязка одноконтурного котла и бойлера
Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.
Расчёт основных параметров бойлера
Прежде чем приступить к поиску материала и непосредственно изготовлению, потребуется провести расчёт минимального объёма резервуара и рабочей длины теплообменника.
Объём и форма бака
Объём резервуара для воды напрямую зависит от количества жильцов, постоянно проживающих по месту установки оборудования. Считается, что в сутки человек расходует до 80 л воды. За расчётное значение рекомендуется брать 45–50 л на человека. При превышении нормы вода в баке будет застаиваться, что непременно скажется на её качестве.
Форма бака выбирается с учётом силы давления в водопроводной системе. Если давление низкое, то допускается использование самодельных бойлеров с квадратным резервуаром. При высоком давлении в системе можно использовать только оборудование со скруглённым дном и верхом.
Бойлеры с накопительным резервуаром квадратной и прямоугольной формы можно использовать только в системах водоснабжения с низким рабочим давлением
Дело в том, что повышенное давление способствует возникновению изгибающих усилий на стенках бака, поэтому резервуар квадратной или прямоугольной формы может деформироваться. Ёмкость с круглым дном более устойчива к деформациям за счёт лучшей обтекаемости.
Мощность и длина теплообменника
В вертикальных моделях косвенного нагрева в качестве теплообменника обычно используется змеевик из меди, расположенный между входным и выходным отверстием.
Змеевик для бойлера из медной трубы
Для самостоятельного изготовления лучше всего использовать медную трубу диаметром 10 мм. Такое изделие без труда гнётся руками без применения какого-либо инструмента. При использовании металлопластиковой трубы следует учитывать, что температура нагрева теплоносителя не должна быть более 90 оC, иначе труба деформируется, а стыки протекут — это приведёт к смешиванию воды в резервуаре.
Длина трубы, необходимая для изготовления змеевика, рассчитывается по формуле L = P / (3,14 ∙d ∙∆Т), где:
- L — длина трубы (м);
- d — сечение трубы (м);
- ∆Т — разность температур нагретой и холодной воды (оC);
- P — мощность теплообменника на каждые 10 л воды (кВт).
По мнению специалистов, на каждые 10 л воды должно приходиться не менее 1,5 кВт тепловой энергии. С учётом этого можно рассчитать длину трубы для изготовления змеевика.
Например, рассчитаем материал для змеевика, который будет установлен в бойлер ёмкостью 200 л. Температура холодной воды, поставляемой в ёмкость, будет равняться 15 оС, а после нагрева необходимо получить воду с температурой 80 оС: L = 1,5 ∙20 / (3,14 ∙0,01 ∙65) ≈ 15 м.
Таблица: длина медного теплообменника для бойлеров ёмкостью 50–200 литров
| Объём накопительного резервуара, л | Мощность оборудования, кВт | Длина теплообменника, м | Диаметр резервуара бойлера, м | Диаметр витка, м | Количество витков |
| 200 | 30 | 15 | 0,5 | 0,4 | 12 |
| 150 | 22,5 | 11 | 0,5 | 0,4 | 9 |
| 100 | 15 | 7,5 | 0,4 | 0,3 | 8 |
| 50 | 7,5 | 4 | 0,4 | 0,3 | 5 |
Количество витков змеевика зависит от способа изгиба и расстояния между элементами. Обычно змеевик располагается так, чтобы расстояние между витками и стенками резервуара было не менее 10–12 см. Расстояние между витками не должно быть менее 5 см. Расчётные значения для накопительных резервуаров различного объёма можно увидеть в таблице выше.
Если бойлер косвенного типа необходимо оборудовать трубчатым электронагревателем, то мощность высчитывается исходя из того, что для быстрого нагрева 50 л воды необходим ТЭН мощностью не менее 1,5 кВт. Кроме того, любой комбинированный бойлер должен быть оборудован термостатом.
Реализация
Какие схемы горячего водоснабжения с рециркуляцией возможны в многоквартирных и частных домах?
Многоквартирные дома
Чтобы создать непрерывную циркуляцию воды, систему ГВС нужно закольцевать.
В многоквартирных домах это достигается следующим образом:
| Изображение | Описание |
По подвалу проходят розливы ХВС, ГВС и полотенцесушителей | По дому разводится два розлива горячей воды. Стояки подключаются к ним поочередно. Как вариант — к одному из розливов подключаются только стояки ГВС, ко второму — только стояки с полотенцесушителями |
Стояк полотенцесушителей служит обраткой для ГВС | Стояки ГВС (опционально — ГВС и полотенцесушителей) объединяются перемычками на верхнем этаже. В группу может объединяться 2-4 стояка. В верхней точке перемычки монтируется воздушник (кран Маевского), позволяющий стравить препятствующий циркуляции воздух. |
Понятно, что описанная схема водоснабжения с рециркуляцией не будет работать без перепада давлений.
Как он обеспечивается:
Вне отопительного сезона ГВС включается между подающей и обратной нитками;
Летний режим: циркуляция ГВС между подающей и обратной нитками
Во время работы отопления при таком подключении система горячего водоснабжения будет представлять собой байпас для отопительной системы, катастрофически уменьшающий перепад на водоструйном элеваторе. Поэтому ГВС подключается в зависимости от температуры воды из подачи в подачу или из обратки в обратку, а перепад обеспечивают установленные на фланцах между врезками подпорные шайбы.
Современный элеваторный узел с циркуляционными врезками
Если стояки завоздушены
Что делать, если после сброса системы горячего водоснабжения оставшаяся в стояках воздушная пробка препятствует циркуляции, и полотенцесушители остаются холодными?
Для стравливания воздуха служит кран Маевского в верхней точке перемычки. Однако для доступа к нему нужно попасть в верхнюю квартиру по стояку, что не всегда возможно.
Вот простая пошаговая инструкция, которая поможет вам устранить проблему своими руками:
- Перекрываем любой из соединенных перемычкой стояков ГВС;
- Открываем до упора один, а лучше — два крана горячей воды в любой квартире по этому стояку. Воздушная пробка вылетает через смеситель на фронте потока воды;
Полностью откройте кран — и воздух из стояка вылетит на фронте потока воды
- Запускаем стояки в штатном режиме.
Частные дома
Какие схемы рециркуляции горячего водоснабжения можно реализовать в частном доме с автономным приготовлением горячей воды? За создание циркуляционного напора в такой системе вполне предсказуемо будет отвечать циркуляционный насос минимальной мощности (от 25 ватт).
Циркуляцию в контуре ГВС способен обеспечить насос минимальной мощности
Контур ГВС должен быть закольцован по всей длине: после дальнего от водонагревателя сантехнического прибора розлив возвращается к исходной точке. А вот схема подключения водонагревателя зависит от того, есть ли у него дополнительный отвод для рециркуляции.
Схема для бойлера с патрубком для подключения контура с рециркуляцией
Наличие трех патрубков для подключения ГВС и ХВС типично для большинства бойлеров косвенного нагрева и некоторых накопительных электрических водонагревателей.
Бойлер с дополнительным выходом для рециркуляции
Замкнутый контур снабжается только циркуляционным насосом: поскольку температура воды в контуре после его запуска постоянна, проблемы теплового расширения воды решать не приходится, а раз так — предохранительный клапан и расширительный бачок не требуются.
Можно ли задействовать в такой схеме обычный бойлер с двумя выводами (для ГВС и ХВС)? Да, но в этом случае разводка будет заметно сложнее.
Водоснабжение с рециркуляцией: схема для бойлера с двумя патрубками
За постоянную температуру воды в рециркуляционном контуре отвечает трехходовой термостатический смеситель. По мере ее охлаждения он подмешивает горячую воду из бойлера;
Трехходовой смеситель-термостат способен обеспечить постоянную температуру воды на выходе при любых температурах на входе
- Для компенсации расхода горячей воды к трехходовому смесителю подведена холодная вода;
- Обратные клапаны ограничивают движение воды в контуре одним направлением независимо от ее расхода.
Устройство и внешний вид автоматического воздухоотводчика
Схемы подключения бойлера к одноконтурному котлу
Существует три способа подключения бойлера к котлу.
Прямое включение водонагревателя в систему отопления
В данном варианте БКН включается в систему отопления, последовательно или параллельно с другими радиаторами. Самая простейшая и неэффективная схема, не рекомендуется к использованию и дана для справки.
Схема прямого включения водонагревающего газового одноконтурного котла к отопительной системе.
Если температура котла установлена ниже 60 °C, эта схема становится ещё менее экономичной, а вода нагревается очень долго.
Увеличение температуры
В схему подключения добавляется трёхходовой клапан — специальное устройство, которое переключает движение теплоносителя при понижении температуры в баке водонагревателя на ГВС и наоборот.
Таким образом, если вода для ГВС остывает, отопление временно отключается. Вся мощность котла перенаправляется на ГВС. Температура на приборе в этой схеме выставляется выше (обычно 80–90 °C). А температура отопления регулируется трёхходовым клапаном.
Использование термостата в водонагревателе и автоматики
Если в БКН установлено термореле (устройство, подающее сигнал при достижении заданной температуры), а на контроллере котла есть контакты для подключения термостата бойлера, то эта схема является самой предпочтительной.
В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.
Термостат для водонагревателя в систетме отопления, с ним можно узнать данные о температуре воды.
Общие рекомендации по подключению бойлера
Покупая бойлер нужно опираться в своём выборе на предварительно полученные расчёты специалистов:
- о площади теплообменников;
- тепловой ёмкости воды;
- длины змеевика и конфигурации;
- о потреблении тока (если установлен ТЭН).
Подключая нагреватель, примите к сведению:
- выбирая объём бойлера, учтите — на одного человека приходиться около 20 литров воды;
- чтобы бойлер не сломался из-за перепадов давления электричества, должно быть устройство защиты и заземление;
- если бойлер подключается напрямую к электричеству (без использования розетки) используются качественные уплотнительные и негорючие провода;
- в месте выхода горячей воды нужно расположить гидроаккумулятор с целью для амортизации гидроударов и компенсирования теплового расширения;
- розетка должна находится около бойлера, на случай отключения отопления (в таком случае можно использовать тэны бойлера для подогрева);
- на подающей и обратной трубе установите краны, для отключения бойлера в случае ремонтных работ (отопление при этом будет продолжать работать);
- чтобы нагрев осуществлялся быстрее, необходимо фиксировать бойлер выше уровня расположения радиаторов.
Схема подключения с трехходовым клапаном
Этот метод подходит для жилищ с большими затратами горячей воды. Он предполагает создание двух контуров отопления: главного – для перемещения воды, подающейся в отопительную систему, и дополнительного – для нагрева непосредственно бойлерной воды. Для правильного распределения потоков воды по контурам применяется трехходовой клапан, работа которого регулируется специальным бойлерным термостатом.
После подключения бойлера система функционирует таким образом: когда вода в бойлерной емкости охлаждается до нижней пороговой температурной отметки, терморегулятор переключает трехходовой клапан с контура отопительной системы на контур бойлера, а когда вода в емкости получает тепло и нагревается до запрограммированной температуры, клапан переключается обратно и возобновляет подачу теплоносителя на главный отопительный контур.
Схема подключения с трехходовым клапаном
Центральную роль в этой системе играет термостат – он осуществляет контроль за показателями температуры нагрева воды и тем самым защищает рабочее оборудование от деформации. Но дабы термостат корректно выполнял свою работу, его нужно правильно настроить
Тут важно отметить, что, если запрограммированная температура подогрева воды в бойлерной емкости будет выше, нежели базовая температура носителя в отопительном котле, подогрев воды в бойлере будет выполняться на постоянной основе – клапан не будет переключаться на главный отопительный контур, так как максимум заданной температуры не будет достигнут. Это все в совокупности может спровоцировать нарушение работы и бойлера, и котла
Выводы и полезное видео по теме
Мы изложили основные варианты подключения электрического бойлера к бытовому газовому котлу, а чтобы лучше представить результат, посмотрите видеоролики по этой теме.
Простая схема и инструкции для подключения бойлера к котлу
А здесь можно рассмотреть уже смонтированную систему:
Таким образом, подключение бойлера к двухконтурному котлу сделает его использование более комфортным. Кроме того, бойлер способен обеспечить ГВС с одновременным использованием одноконтурного котла в системе отопления.
