Светодиодная подсветка фар своими руками
Светодиодную подсветку фар именуют в народе «ангельскими глазками». Такой вид тюнинга передней оптики набрал широкую популярность среди автолюбителей, он является не только декоративным приемом, но и способствует повышению безопасности и комфорта во время езды.
Для начала нам необходимо демонтировать ту деталь оптики, куда мы собираемся подсоединить светодиодную подсветку. Это могут быть передние фары, задние фонари или габариты. Мы тщательным образом отсоединяем фару от питания, разбираем и, после того, как отмеряем нужный кусок ленты, ставим на место.
В принципе, держать ленту должна сила упругости, но можно задать дополнительную фиксацию в виде суперклея. Далее в цепь необходимо включить стабилизатор и произвести сборку.

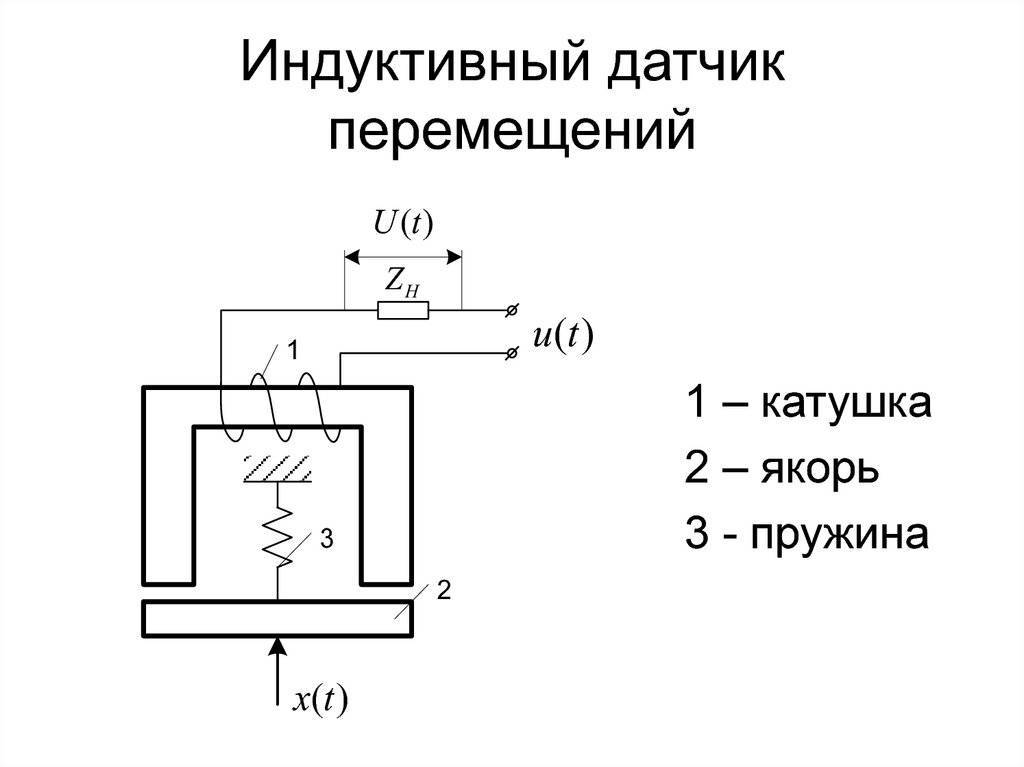

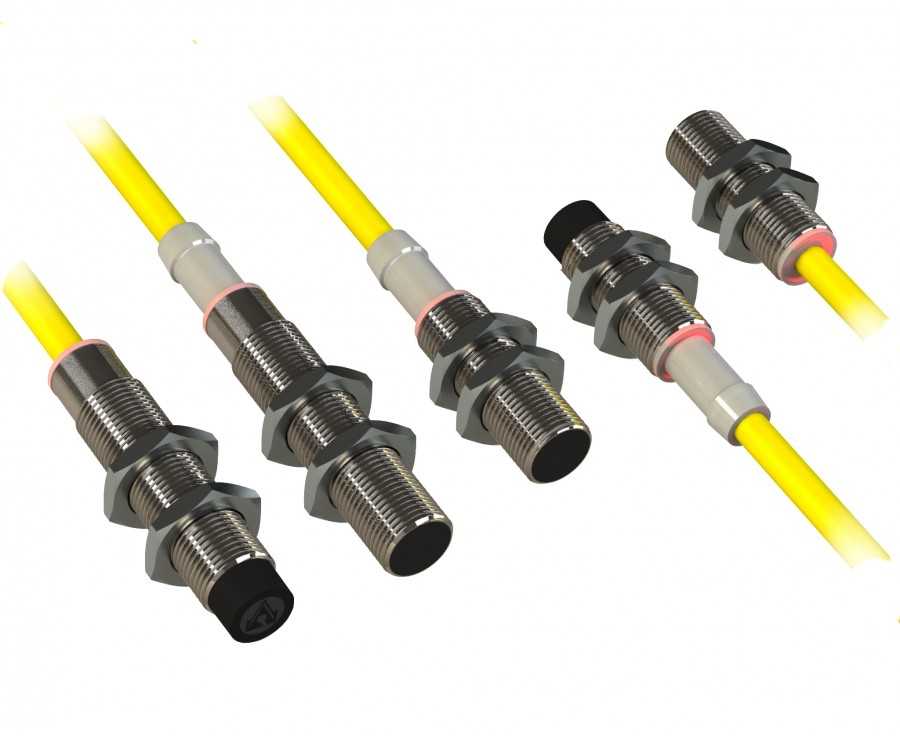

Принцип работы индуктивного выключателя
Индуктивные датчики положения и приближения работают на принципе изменения магнитного поля при сближении с объектом контроля. Благодаря этому выключатель реагирует только на определенные материалы:
- металлические;
- магнитные;
- ферро-магнитные;
- аморфные металлы.
Встроенный в индуктивный датчик генератор создаёт магнитное поле. Контролируемый объект из совместимого материала попадает в зону действия поля датчика. Это приводит к изменению амплитуды колебания генератора. В результате происходит срабатывание индуктивного датчика и формирование сигнала на выходе.
По типу выходного сигнала, индуктивный выключатель является дискретным датчиком. Выходной сигнал формируется только в момент сближения с объектом.
Преимущества и недостатки
В сравнении с другими типами сенсорных устройств индуктивные датчики продолжают занимать весомую нишу, наращивая темпы внедрения в различные сферы промышленности и отрасли народного хозяйства. Такое частое применение объясняется рядом весомых преимуществ:
- высокая надежность за счет простой конструкции и отсутствия подвижных контактов;
- может функционировать как от бытовой сети, так и от специальных генераторов, преобразователей и прочих источников питания;
- способны обеспечивать значительную мощность на выходе — порядка нескольких десятков Ватт;
- характеризуются высокой чувствительностью в зоне измерения.
Но, вместе с тем, существуют и недостатки индуктивных датчиков, которые не позволяют использовать их повсеместно. Среди наиболее существенных минусов являются громоздкие размеры, не позволяющие монтировать их в любых устройствах. Также к недостаткам относится зависимость параметров работы от температурных и других факторов, вносящих поправку на точность.
Концевик багажника
Штатно в багажнике концевой выключатель ставится для срабатывания плафона подсветки в нем, на машинах со штатной сигнализацией он также служит для контроля открытия во время активной охраны. Также концевик может использоваться штатным центральным замком, блокируя запирание, если багажник не захлопнут.
Если же речь идет о дешевой машине в минимальной комплектации, то подключить концевик багажника при установке сигнализации придется самостоятельно. Легче всего владельцам тех автомобилей, где более дорогие комплектации предусматривают штатный концевик сигнализации багажника: как и с дверями, здесь достаточно установить в предусмотренное место оригинальную деталь. В противном случае, увы, придется сверлить отверстие и ставить универсальный. Все чаще отдельной деталью выключатель в багажнике не ставится, а встраивается в сам замок, как и в случае с дверями.
Иногда это приводит к серьезным проблемам: например, на Renault Koleos «фирменной болезнью» стал отказ механизма замка багажника, причем на практике автора «антирекорд» — это всего неделя после покупки новой машины. Замок, не запираясь, не давал сработать и встроенному концевику, а это, как и на других машинах на схожих платформах, блокировало запирание центрального замка в целом, из-за незапирающегося багажника хозяин не мог запереть и двери. В таких случаях приходилось намертво блокировать замок багажника в запертом состоянии, пока не приезжал новый на гарантийную замену.
Области применения
При желании можно поставить беспроводные выключатели с пультом ДУ
Бесконтактный выключатель целесообразно эксплуатировать в нескольких ситуациях:
- Перенос старого устройства. При наличии громоздкой меблировки прибор можно установить на стену, в шкаф, на зеркало.
- Устранение монтажных ошибок. В процессе переноса электролинии исключается штробление стены. Достаточно подключить устройство с пультом или без него.
- Маленькое помещение. Беспроводные приборы – накладные, поэтому не нужно прокладывать кабель. Прибор поместится на журнальном столике, тумбе, комоде, барной стойке.
- Обеспечение комфорта пользования электроприборами. Бесконтактная система занимает минимум места, легко управляется и отличает технологичностью.
- Проживание в деревянном доме. При обустройстве скрытой проводки стоит соблюдать требования безопасности, а открытая сеть подвержена механическим повреждениям. Подключение дистанционных гаджетов будет экономным и простым решением.

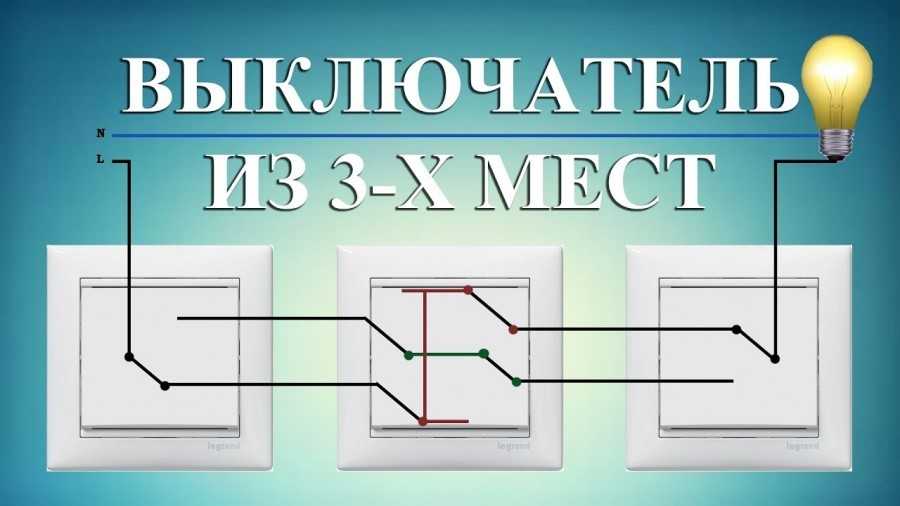

- Контроль освещения в нескольких комнатах. Маленькое устройство с пультом ДУ позволяет управлять источниками света из 2-3 зон.
- Необходимость дополнительных устройств включения. Выключатели ставятся после окончания строительства без нарушения отделки и коммуникаций.
- Включение и отключение света на большом расстоянии. Прокладка кабеля обойдется дорого, а радиовыключатель в зависимости от модели работает в диапазоне до 350 м.
- Сохранение дизайнерской концепции. При невозможности монтажа выключателей в нишу или накладным способом беспроводное устройство дополнит любой интерьерный стиль.
Конструкция и принцип действия
Беспроводной настенный выключатель
Выключатель бесконтактного типа оснащается двумя рабочими узлами – передатчиком и приемником.
Особенности приемника
Приемником является реле с радиоуправлением, улавливающее сигнал и замыкающее гальваническую цепь. Установка механизма производится рядом с осветительным прибором или в зоне охвата передатчика. Для управления используется пульт ДУ, радиоволны, приложение смартфона или планшета, работающее при наличии Wi-Fi.
Приемник можно вмонтировать в подвесной потолок, люстру, торшер, бра, распредкороб.
Специфика работы передатчика
Принццип работы беспроводного выключателя
Прибор функционирует без включения в электросеть, совместим со светодиодами и лампами накаливания. В бюджетных моделях используется батарейка, в «продвинутых» – генератор, вырабатывающий ток при нажатии на кнопку. Образовавшийся энергетический импульс трансформируется в радиосигнал. Его улавливает приемник. Модели на батарейках требуется заряжать по мере разрядки.
Команды на модуль поступают с пульта управления, от телефона через Wi-Fi или Bluetooth. Зона охвата сигнала варьируется от 20 до 350 метров. При наличии диммера пользователь регулирует уровень освещенности, яркости. Достаточно нажать и удерживать рабочую клавишу.
Это интересно: Опрессовка проводов гильзами — видео, инструмент, ошибки
Характеристики (параметры)
При выборе индуктивного датчика для решения конкретной задачи руководствуются параметрами цепи, в которых он будет функционировать и основной логикой схемы. Поэтому обязательно проверяется соответствие их параметров:
- напряжение питания – определяет допустимый минимум и максимум разности потенциалов, при которой индуктивный датчик нормально работает;
- минимальный ток срабатывания – наименьшее значение нагрузки, при котором произойдет переключение;
- расстояние срабатывания – допустимый промежуток удаления, при котором будет происходить коммутация;
- индуктивное и магнитное сопротивление – определяет проводимость электрического тока и линий магнитной индукции для конкретной модели;
- поправочный коэффициент – применяется для внесения поправки, в зависимости от дополнительных факторов;
- частота переключений – максимально возможное количество раз коммутации в течении секунды;
- габаритные размеры и способ установки.
Краткая характеристика некоторых подвидов
Конструкцию конечных механических выключателей определяет сфера их применения. Чаще всего это:
- Строительство;
- Машиностроение;
- Металлургия.
- Различные цели производства, требующие автоматического контроля.
В основном они изготовляются таких видов:
- Роликовые
- Рычаговые;
- Поплавковые;
- Кнопочные.

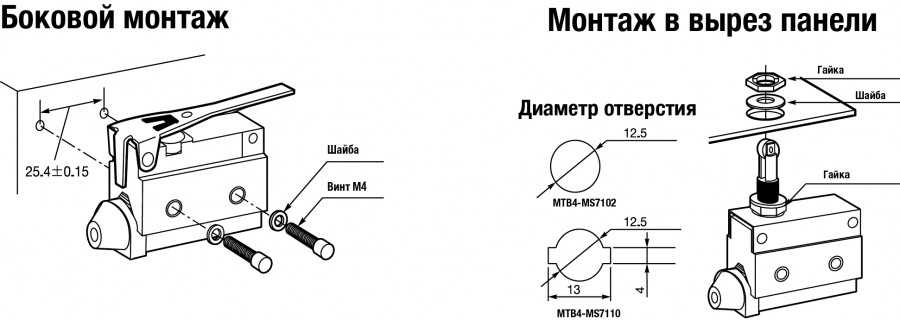

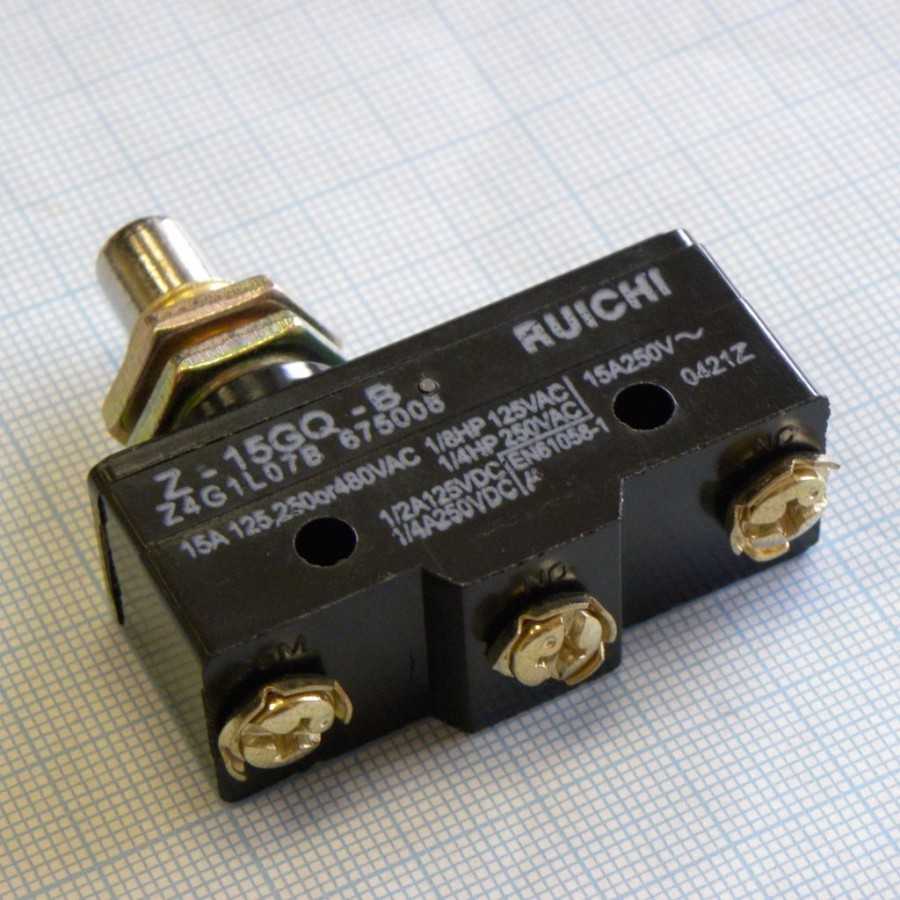

Микровыключатели
Микровыключатели являются разновидностью механических концевиков. Применяются в основном в электронике и бытовых приборах. Но можно их эффективно применять в домашних условиях: поставить на дверь, чтобы при открытии ее зажигался свет или включалась вытяжка.
Требуют особой тщательности в настройке срабатывания, так как ход их подвижной части исчисляется в миллиметрах.
Бесконтактные выключатели имеют свою разновидность:
Используются в качестве датчиков объема и движения. В конструкции – специальные звуковые кварцевые элементы.
Сенсорные (оптические)
В конструкции предусмотрен специальный инфракрасный светодиод и фототранзистор. Работает при любом освещении. Когда луч светодиода прерывается, срабатывает фотоэлемент, отключается-включается рабочий механизм.

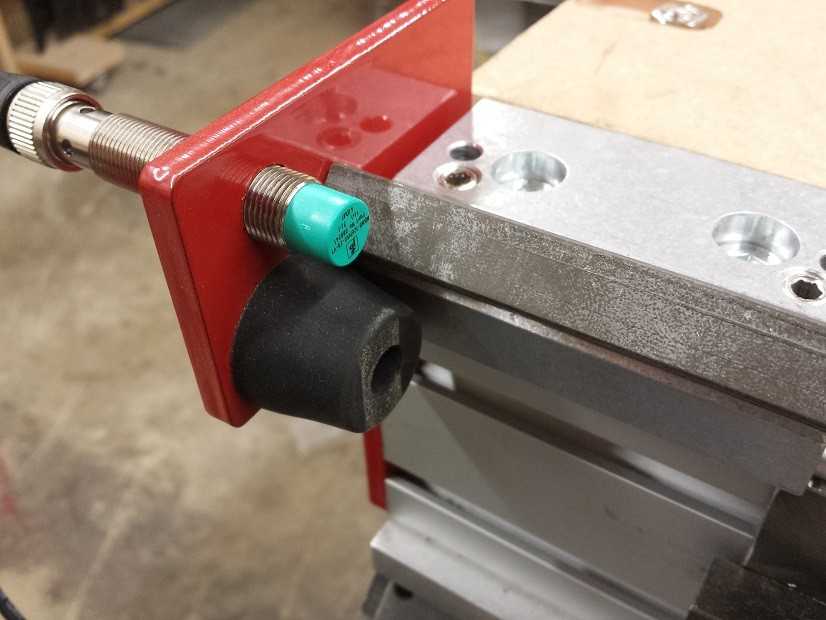

Индуктивные
Реагирует на электромагнитные поля при приближении-отдалении. Срабатывает, когда удовлетворяются настройки: механизм попадает в зону воздействия или выходит за ее пределы.
На основе бесконтактных коммуникационных устройств изготовляются различные полезные высокочувствительные датчики, широко применяемые в процессе автоматизации производственных процессов. Контроль, дозировка жидких и сыпучих материалов – основная сфера их применения.
Чтобы понять, в каком месте нужно установить концевой выключатель нужно тщательно изучить особенности механизма, работу которого нужно контролировать.
Перед приобретением устройства и всех комплектующих нужно обязательно проконсультироваться со специалистом, чтобы понять, какой вид, модель подойдет лучше для конкретных целей.
Чтобы ни переплачивать, ни покупать то, что не нужно, важно понять для чего приобретается концевой выключатель, что он будет ограничивать, какой прибор включать – отключать. Правильный выбор, грамотное подключение – залог долгой работы!. Источник
Источник
Внешний вид устройства
Для подсветки на кухне было чуть ли не самым важным правилом, это что бы не нужно было касаться руками за выключатель. Кухня — это вечно грязные жирные руки, могут быть в чем угодно, а я терпеть не могу жирную, грязную технику, а особенно выключатели. И решил я поискать, чем бы было можно включать подсветку не касаясь.
Сенсорные за 100р, были сразу отброшены, какое-никакое, а касание там происходит. И тут я наткнулся на миниатюрный ИК выключатель, ну очень миниатюрный, который можно прицепить куда угодно или врезать в корпус.
Он реально очень маленький. Дешевле так и не смог найти, хотя сейчас может и есть уже. Заказывал месяц назад.
В комплекте с сенсором идет простенькая инструкция, в которой сказано, что существует еще одна модель 5026М, и приведен пример использования:
Очень приятно, что данный сенсор умеет коммутировать 5/12/24В, получается, что спектр применения достаточно широк.
Но давайте взглянем на него поближе, а заодно залезем в потроха.
Корпус изделия изготовлен из пластика, видно, что корпус разъемный, об этом говорят две защелки по краям.
Пиковая нагрузка составляет 50W.
Длинна кабелей составляет 1.5м, для меня это даже оказалось за глаза.
Полярность кабелей промаркирована, на концах коннектора для быстрого подсоединения.
Разбирается гильза просто, путем надавливания на защелки, вынимаем заглушку и за кабель вытаскиваем плату:
А внутри нас встречает 8-битный микроконтроллер семейства PIC 12F1822, не ожидал аж
Наибольшая отключающая способность
Ics/Icu и Icu
А вот этот параметр наиболее интересен, хотя указывают его далеко не все производители. Это так называемая, наибольшая отключающая способность в зависимости от напряжения.
Упрощенно по поводу Icu можно сказать следующее. Если ток КЗ прошедший через автомат, будет соответствовать данному значению указанному на корпусе, то автоматический выключатель успешно выполнит свою задачу только один раз.
Далее он уже будет не пригоден к последующей эксплуатации. Его по любому придется заменить.
Если же ток КЗ будет равен параметру Ics/Icu, то автоматом можно пользоваться и дальше.
Данные надписи порой очень важны и позволяют оценить возможность применения коммутационного аппарата при различном номинальном напряжении. Как понимаете, токи КЗ при этом будут существенно отличаться.
Отключающая способность автоматов имеет квадратичную зависимость от питающего напряжения. Вот посмотрите насколько существенна эта разница.
Поэтому купить автомат для однофазки 220В, это не то же самое что для трехфазки 380В. Подберете неправильно и ждите последствий при первом же КЗ:
пожар и выгорание корпуса
ненормальный гул при последующем включении, если автомат все таки “выжил”
неселективная работа или спекание контактов
Хорошо, если он у вас вообще отключится. Фактически выключатель в таком случае превращается в предохранитель.
Вот только стоимость его в разы отличается от простейших устройств с плавкими вставками. Спрашивается, стоило ли переплачивать?
Умный диммер Fulogy
Например, нечто подобное и даже лучше, есть у компании Fulogy. Называется это устройство Smart Dimmer.
Собран
данный светорегулятор на основе инфракрасного сенсора. Напряжение питания –
12-24 вольта.
Максимальный ток нагрузки – до 10А! Мощность подключаемой ленты:
на 12В – 96Вт
на 24В – 192Вт!
Не слабо
так, правда. Особенно после хиленьких китайских экземпляров.
Высота его
всего 2,7мм. Он спокойно поместится в любой самый тонкий профиль.
Пружинок в нем никаких нет. Отверстия под инфракрасные датчики в крышке профиля вырезать не нужно.
Чувствительность
– от 0 до 10см. Причем расстояние настраивается вручную. Отсюда и отсутствие
необходимости дырявить крышку рассеивателей.
По умолчанию
настройка идет на максимальное расстояние.
Работает выключатель даже на морозе при температуре до -20С. Так что с его помощью можно легко управлять уличным освещением или фонарем на входе в дом.
Имеется
встроенная защита от переполюсовки. Перепутали плюс с минусом при подключении?
Не беда. У вас ничего не сгорит, просто освещение не включится.
Поменяйте
провода местами и все заработает.
Кстати, функция диммирования в отличие от большинства подобных устройств, у этого выключателя не сопровождается пульсацией.
Объясняется это частотой работы девайса. Здесь пульсации происходят на частоте 10 000Гц. А как известно, все что больше 300Гц – безопасно для человека и никак на него не влияет.
Минусом можно назвать ступенчатое изменение яркости. Она падает или увеличивается не плавно, а процентно в соотношении 25-50-100% Но это предустановленные настройки.
Если они вас не устраивают, можете их изменить. Вместо 25% оставить 5% и использовать подсветку в этом режиме как ночник.
На сайте компании есть подробная инструкция как это перепрограммируется.
Помимо регулировки яркости, в девайсе заложено несколько иных интересных режимов работы. Например, “вежливая подсветка”.
Это когда вы в спальне при входе просто взмахнули рукой, удобно устроились в кровати, и только спустя заданное время, свет сам собой погас.
Еще на плате
есть дополнительные контактные площадки, куда можно подключать внешние датчики.
К примеру, выносной датчик движения, или физическую кнопку
включения-отключения.
Можно
запараллелить несколько таких кнопок и синхронизировать их работу.
Не любите
паять? Выбирайте модели с быстрозажимными клеммниками.
Стоимость сенсора конечно дороже, чем у китайцев, но качество и заложенный функционал не идут ни в какое сравнение. Плюс присутствует 3-х годичная гарантия.
Конструкция и принцип действия
Беспроводной настенный выключатель
Выключатель бесконтактного типа оснащается двумя рабочими узлами – передатчиком и приемником.
Особенности приемника
Приемником является реле с радиоуправлением, улавливающее сигнал и замыкающее гальваническую цепь. Установка механизма производится рядом с осветительным прибором или в зоне охвата передатчика. Для управления используется пульт ДУ, радиоволны, приложение смартфона или планшета, работающее при наличии Wi-Fi.
Приемник можно вмонтировать в подвесной потолок, люстру, торшер, бра, распредкороб.
Специфика работы передатчика
Принццип работы беспроводного выключателя
Прибор функционирует без включения в электросеть, совместим со светодиодами и лампами накаливания. В бюджетных моделях используется батарейка, в «продвинутых» – генератор, вырабатывающий ток при нажатии на кнопку. Образовавшийся энергетический импульс трансформируется в радиосигнал. Его улавливает приемник. Модели на батарейках требуется заряжать по мере разрядки.
Команды на модуль поступают с пульта управления, от телефона через Wi-Fi или Bluetooth. Зона охвата сигнала варьируется от 20 до 350 метров. При наличии диммера пользователь регулирует уровень освещенности, яркости. Достаточно нажать и удерживать рабочую клавишу.
Что скажет маркировка?
Бесконтактные переключатели продаются различными производителями. Среди них западные, отечественные и китайские компании
При покупке важно обращать особое внимание на качество агрегатов и репутацию производителя
В связи с жесткостью регламентированных процессов, для контроля которых используются различные модификации датчиков, необходимо выбирать только изделия с сопроводительной документацией – инструкциями со схемами установки, условиями эксплуатации и перечнем технических параметров.
На корпусе самого устройства производители указывают его характеристики в виде ряда букв и цифр – они его маркируют
Среди этих обозначений зашифрована часть важной информации, на которую ориентируются при выборе нужной модели. Не все индикаторы подходят для небольшой части переключателя
Остальное, важное для потребителя, содержится в руководстве пользователя
Не все индикаторы подходят для небольшой части переключателя
Остальное, важное для потребителя, содержится в руководстве пользователя
Если у понравившейся модели нет инструкции в комплекте, покупать ее не стоит – это может быть подделка. Также некоторые из необходимых параметров останутся неизвестными, и вы не можете поверить продавцу на слово.
Все производители обязаны предоставлять конечному пользователю спецификации. Это требование прописано в части 5-2 ГОСТа на низковольтное бесконтактное оборудование выше
Каждая компания, занимающаяся производством коммутационных аппаратов для управления электрической схемой, разработала свою систему обозначений. Его расшифровка указана в каталоге, где также указан ассортимент предлагаемой продукции.
Пример маркировки продукции AS Energia. Остальные параметры моделей входят в инструкцию, входящую в комплект
Необходимость в маркировке возникла не случайно: разнообразие переключателей велико. Кроме того, их можно классифицировать по разным принципам.
Например, в зависимости от выполняемой при переключении функции устройства делятся на следующие категории:
- включение (NO) – А;
- стоп (NF) – B;
- переключение – C;
- программируемая опция – P;
- другой – s.
Причем по способу установки датчики бывают утопленные, не утопленные и другие.
Иногда производители предпочитают указывать длинный код, который описывает максимальные параметры продукта, включая положение чувствительного элемента, наличие индикации, климатическое исполнение и т.д.
Если компания использует принцип маркировки, рекомендованный ГОСТом, то надпись на переключателе будет выглядеть так:
U3 LA30 LA RE2
Где:
- U – метод обнаружения ультразвукового стимула. Остальное соответствует другим латинским буквам: I – индуктивное, C – емкостное, D, R и T – прямое, отражающее и барьерное фотоэлектрическое воздействие соответственно;
- 3 – способ установки другой;
- А30 – форма и диаметр, что в данном случае означает цилиндрический с резьбой диаметром 30 мм;
- А – элемент переключающей функции, что означает зажигание (NO);
- D – количество проводов для выхода постоянного или переменного тока, что соответствует двум разъемам постоянного тока;
- 2 – штекерный способ подключения.
Всего существует 4 варианта комбинирования, среди которых ленточные провода соответствуют блоку, два были рассмотрены выше, три – зажим, а четыре – другой метод.
В модификациях, предполагающих наличие провода, производитель наносит характеристики на этикетку, которая прикрепляется непосредственно к кабелю. Он также может указывать степень защиты, рекомендуемое напряжение и т.д.
Среди добросовестных производителей выделяются ЗАО «Сенсор / Сезор», немецкая компания Фотоэлектрик Паули, НПК ТЭКО, ПКФ СТРАУС, ЗАО «Меандр», ОВЕН и СКБ ИС, НПП «ПРИЗМА» из Екатеринбурга и другие.
Многие из них предлагают услугу изготовления ВБ с параметрами, требуемыми потребителем – на заказ.

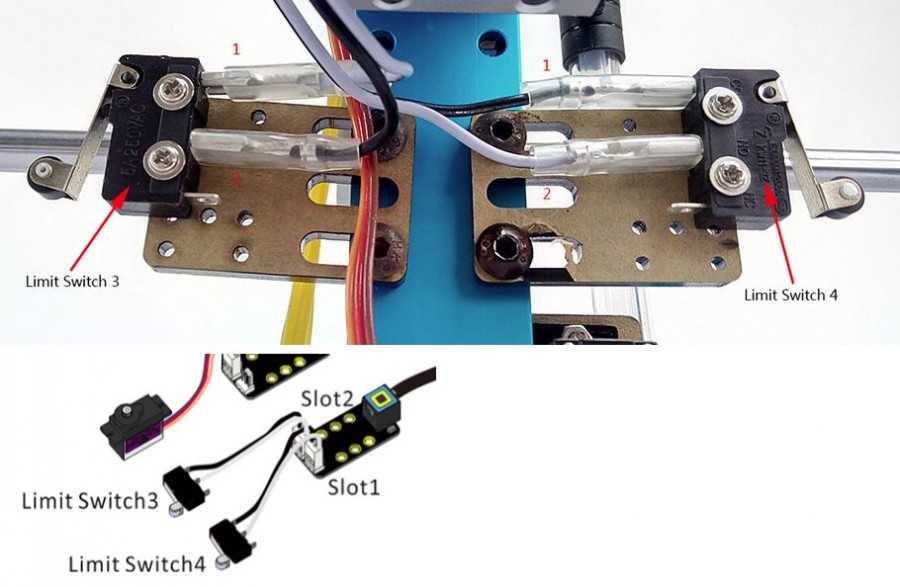

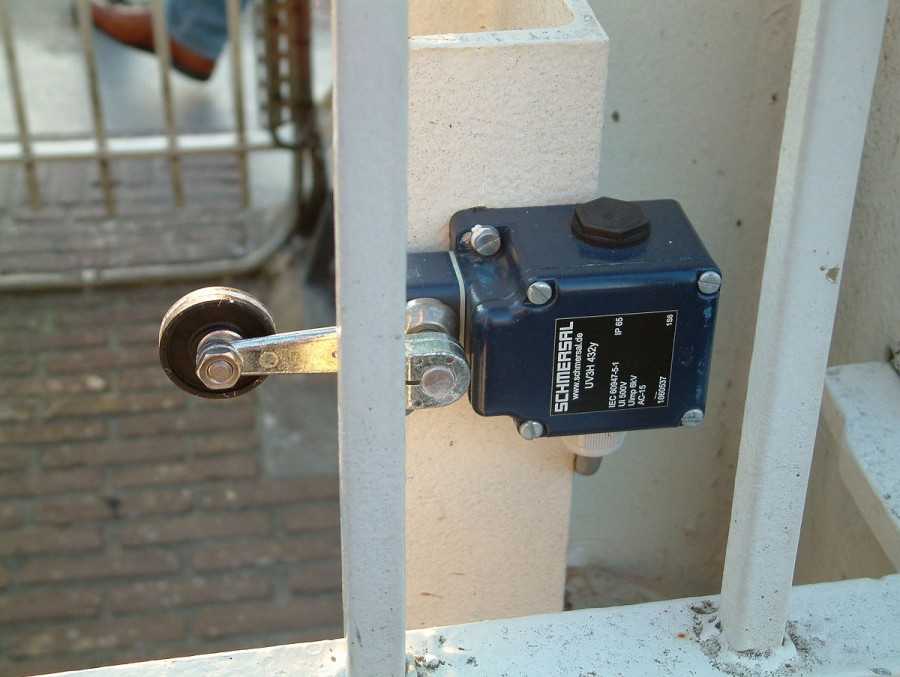

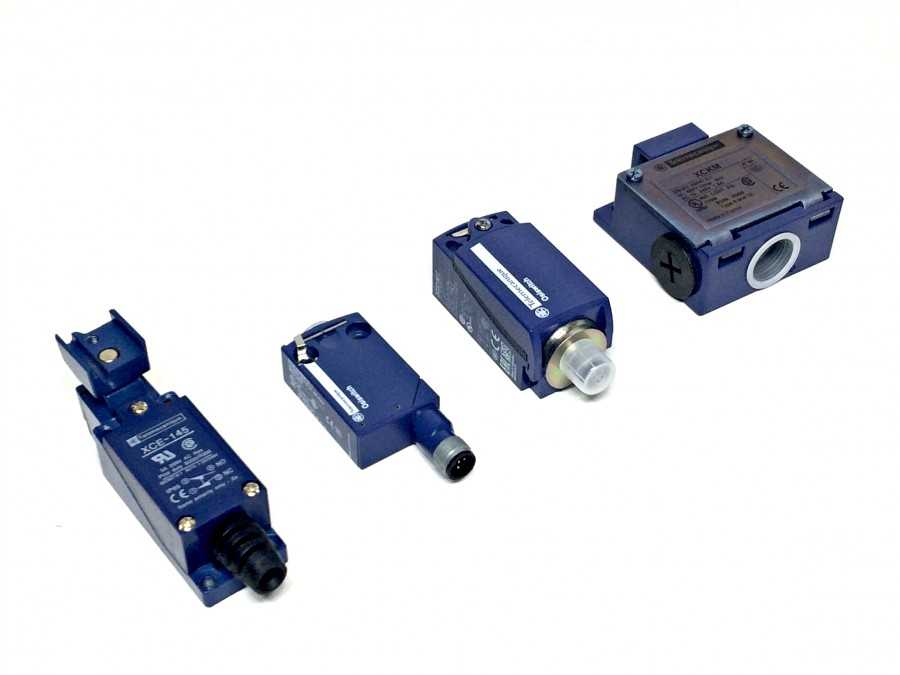

Свойства концевых выключателей
Концевые выключатели широко применяются, являются практичным и относительно недорогим решением для создания систем автоматизации.
Особенности концевых выключателей:
- высокая точность — датчик можно установить с точностью, соответствующей расстоянию, на которое перемещается актуатор до срабатывания;
- повторяемость — после срабатывания актуатор возвращается в изначальное положение и полностью готов к повторению рабочего цикла;
- возможность работать в неблагоприятных условиях;
- не потребляет электроэнергию — устройство представляет собой механический выключатель и просто замыкает или размыкает цепь без затрат электричества, однако отдельные виды устройств могут иметь светодиодную индикацию, потребляющую незначительное количество энергии;
- простота монтажа.
К недостаткам концевых выключателей можно отнести ограничение скоростей, на которых осуществляется взаимодействие, а также необходимость физического контакта с контролируемым объектом, что повышает нагрузку на устройство и отрицательно влияет на срок его службы.
При выборе концевого выключателя стоит обращать внимание на следующие факторы:
- степень защиты от пыли и влаги в зависимости от условий на производстве (в каталоге Meyertec представлены концевики с IP54 и IP65);
- материалы корпуса (металл или пластик);
- размеры и удобство монтажа;
- контролируемый объект.
Чтобы уточнить все эти характеристики и получить подробную консультацию, позвоните нам или воспользуйтесь формой «Задать вопрос».
Источник
Область применения концевых выключателей
Сегодня большое количество производителей использует этот вид устройства. В основном он необходим в том случае, когда есть высокие показатели вероятности опасности. Использование концевых выключателей необходимо при повреждении производственных процессов, когда появляется вероятность возникновения опасной для жизни человека ситуации, а также при разрушительных факторах.
В современном мире концевые выключатели получили свое широкое распространение в области нефтеперерабатывающей промышленности. Производственные цеха, химические заводы и фабрики, а также металлургические предприятия оборудованы такими выключателями. В опасной ситуации они срабатывают и предотвращают любую опасную деятельность.
Плюсы и минусы
Умные выключатели делятся на 3 типа: сенсорные, с дистанционным управлением, гибридные. Данная система управления освещением в квартире или доме имеет следующие преимущества:
- сигнал передается по беспроводному радиоканалу, поэтому отсутствует необходимость в прокладывании кабеля, есть возможность установки такого выключателя в любой точке квартиры;
- управление может осуществляться с одного устройства (планшет, смартфон, сенсорный телефон, ноутбук и т. п.);
- программное обеспечение прилагается к выключателю на диске или находится в свободном доступе на сайте изготовителя;
- возможность программирования нескольких сценариев для каждой кнопки умного устройства управления светом отдельно (данная функция имеется не у всех изготовителей);
- внушительная площадь покрытия;
- устройство может использоваться с любыми типами лампочек: обычными лампочками накаливания, светодиодными, энергосберегающими.
Пинусы умных выключателей:

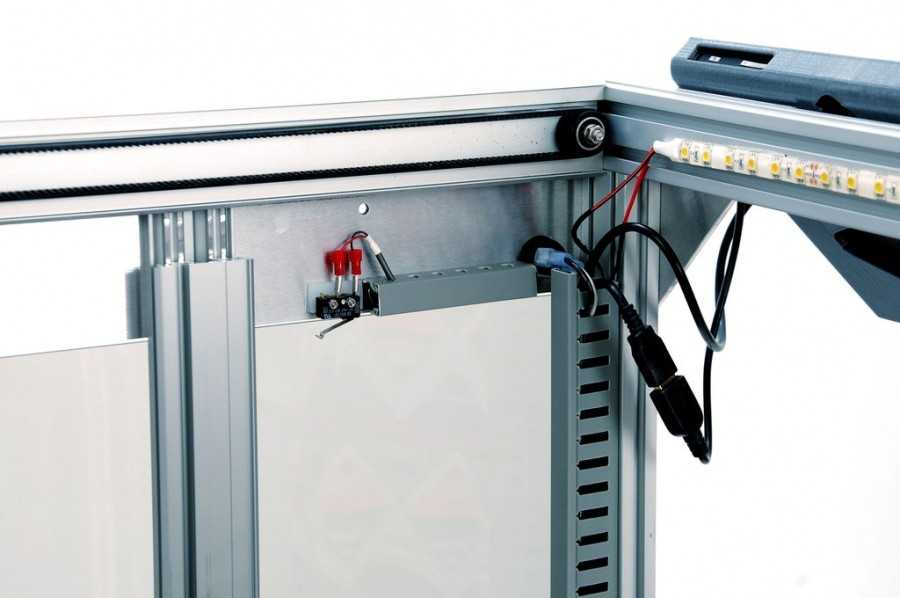

Бесконтактный инфракрасный выключатель
Тем, кому не
нравится прикасаться к пружинке, есть такие же миниатюрные бесконтактные
выключатели, работающие на инфракрасном излучении от взмаха руки.
Именно их
стараются монтировать для подсветки рабочей зоны на кухне или в медицинских
кабинетах, где врачам нужно максимально избегать контакта рук с посторонними
предметами.
При выборе таких моделей будьте внимательны. Есть варианты, где микросхемы размещаются снизу, а сам силовой ключ, коммутирующий нагрузку в 2-3А, сверху.
Это значит,
что вы уже не сможете безопасно приклеить их на нижнюю поверхность профиля. Он
у вас будет болтаться внутри, не говоря уже о вопросе изоляции всех контактов.
Такие модели предназначены в первую очередь для установки в пластиковый корпус светильников, а не для монтажа в алюминиевые профиля.
Да и размер у них на несколько миллиметров шире самой ленты, поэтому не во всякий профиль они могут влезть.
Вам нужно
выбирать те выключатели, у которых ровное и гладкое нижнее основание. Все
элементы у них расположены сверху.
Один из
инфракрасных элементов является излучателем, а другой приемником. Таким
образом, при появлении в пределах 2-7см от поверхности бесконтактного
выключателя какого-то предмета (ваша рука, хвост кошки или севшая муха), сигнал
отражается и выключатель реагирует.
Для подобного рода девайсов, в рассеивателях необходимо вырезать окошко. Иначе выключатель срабатывать не будет.
Перед покупкой обратите внимание, что происходит с таким датчиком при внезапном исчезновении напряжения и его появлении через какое-то время. Например, у вас в доме или во всем районе, сетевая компания “отключила свет”
Через 2-3 часа он появился.
Так вот, в дешевых моделях таких датчиков, по умолчанию заложен режим автоматического включения подсветки при внезапном исчезновении питания и его возобновлении.
Уехали вы в отпуск на пару недель, а освещение без вашего участия само включится и накрутит лишние киловатты.
Так что
спрашивайте у продавцов все характеристики товара.
Механические
Концевые выключатели такого типа широко распространены как на производстве, так и в домашнем использовании. Они могут быть рычажного типа, поплавкового, с кнопкой или роликом.

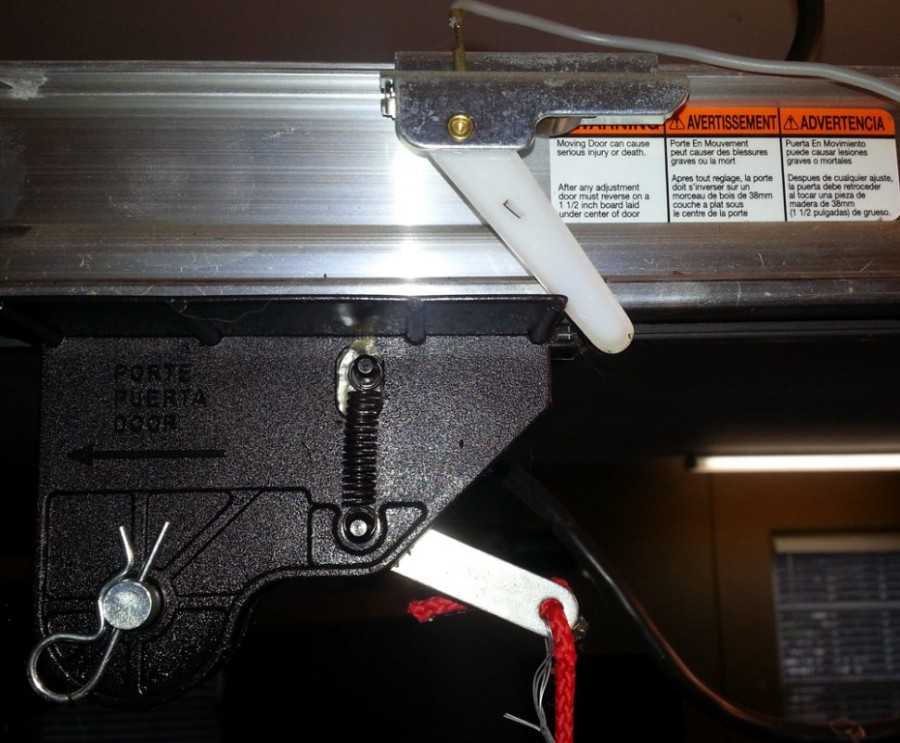

Один из примеров, где эти приборы используются – лифтовое хозяйство. Концевики там стоят практически везде: датчик максимальной и минимальной высоты движения лифта, сигнализация открытия дверей, обрыва каната и так далее. Некоторые умельцы ставят микровыключатели у себя дома, чтобы при открытии дверей включался свет в комнате.
Модели с колесиком и кнопочные
Состоит подобный выключатель из корпуса, в котором имеются электрические контакты (замыкающие или размыкающие). Снаружи ставится ролик либо кнопка, в зависимости от того, как он будет эксплуатироваться.
На корпусе, как правило, нарисована схема подключения с указанием номеров контактов.
На примере прибора с роликом рассмотрим принцип работы подробнее. Рабочий механизм «наезжает» на колесико, толкающее стержень вниз. В результате происходит размыкание контактов, которые обесточивают устройство, подключенное к ним. Таким образом, конечный выключатель ограничивает дальнейшее движение механизма, либо что-то включает (например, сигнализацию).
При установке нужно следить за точностью. Если концевик поставить далеко, тогда механизм может не достать до ролика, а если слишком близко – его попросту может раздавить.
Стоит отметить, что встречается одинарный концевой выключатель редко. Как правило, это всегда блок: в одном корпусе два или больше контактов. В описываемой модели можно заметить нормально открытый и закрытый – итого пара. Это намного удобнее. Во-первых, такое исполнение универсально: какой нужен контакт, к такому и подключайся. Нет необходимости искать подходящую конструкцию. Во-вторых, в некоторых ситуациях нужен именно переключатель: когда есть необходимость не просто остановить механизм, а сделать реверс.
Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
Миниатюрные

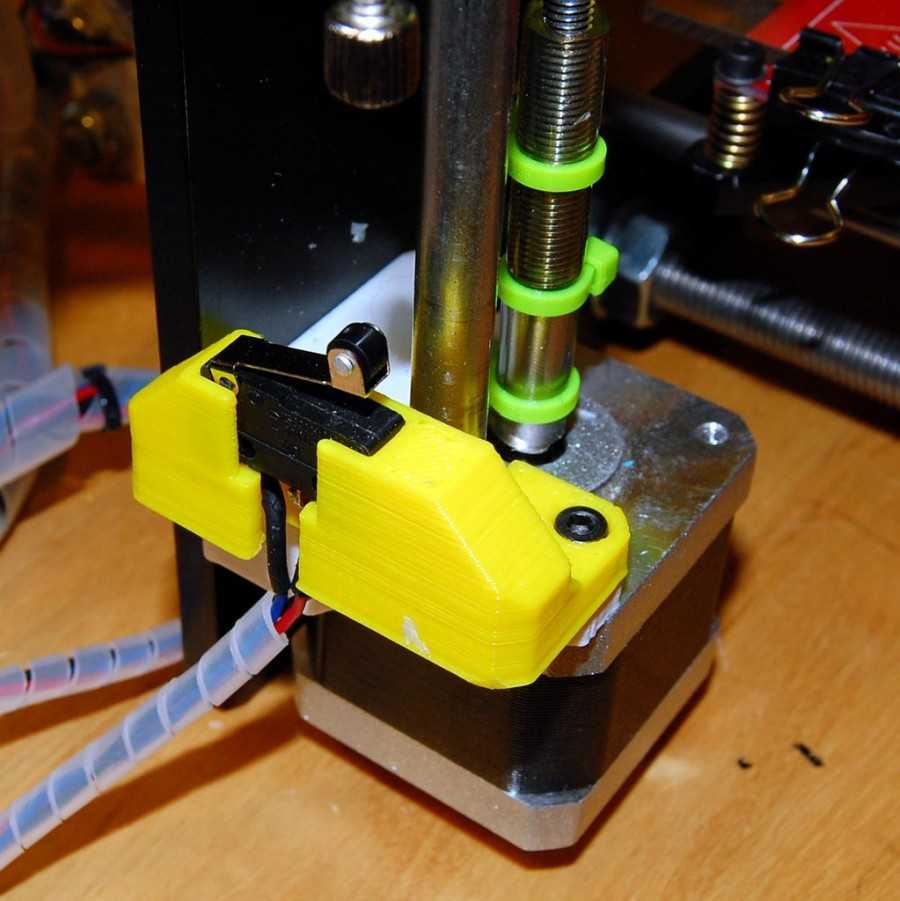

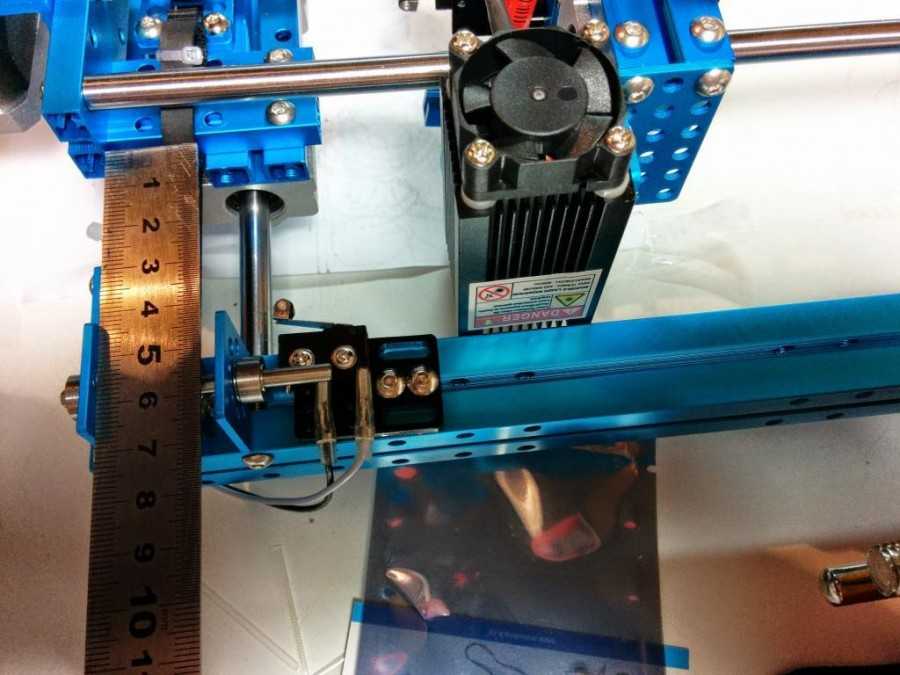

Один из подвидов концевиков – микровыключатели. Это модели, используемые в электронной технике, в домашних устройствах, не требующие крепкого корпуса и больших размеров.
Это тот же самый концевой выключатель, работающий по подобному принципу. Но есть и отличия. При таких размерах, ход рабочего элемента очень мал, что требует очень точной настройки при установке концевика. Если это невозможно сделать, тогда применяют модели с промежуточными звеньями: например, с роликом. Это позволяет увеличить рабочий ход стержня и настроить прибор по потребностям.
Это интересно: Как выбрать автоматический выключатель по току, сечению кабеля, мощности — изучаем главное
Краткая характеристика некоторых подвидов
Конструкцию конечных механических выключателей определяет сфера их применения. Чаще всего это:
- Строительство;
- Машиностроение;
- Металлургия.
- Различные цели производства, требующие автоматического контроля.
В основном они изготовляются таких видов:
- Роликовые
- Рычаговые;
- Поплавковые;
- Кнопочные.
Микровыключатели
Микровыключатели являются разновидностью механических концевиков. Применяются в основном в электронике и бытовых приборах. Но можно их эффективно применять в домашних условиях: поставить на дверь, чтобы при открытии ее зажигался свет или включалась вытяжка.
Требуют особой тщательности в настройке срабатывания, так как ход их подвижной части исчисляется в миллиметрах.
Сенсорные (оптические)
В конструкции предусмотрен специальный инфракрасный светодиод и фототранзистор. Работает при любом освещении. Когда луч светодиода прерывается, срабатывает фотоэлемент, отключается-включается рабочий механизм.

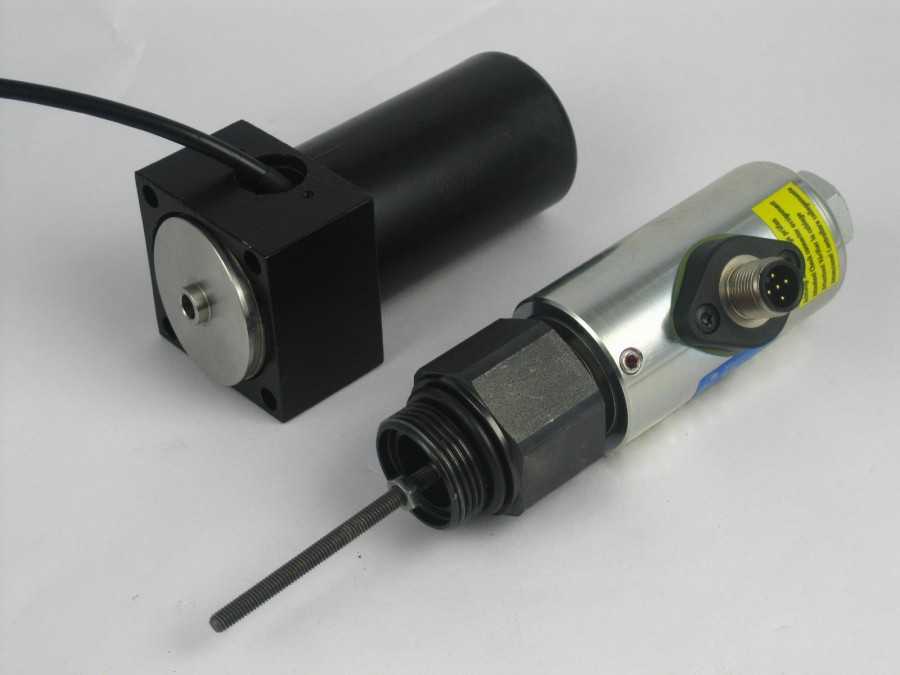

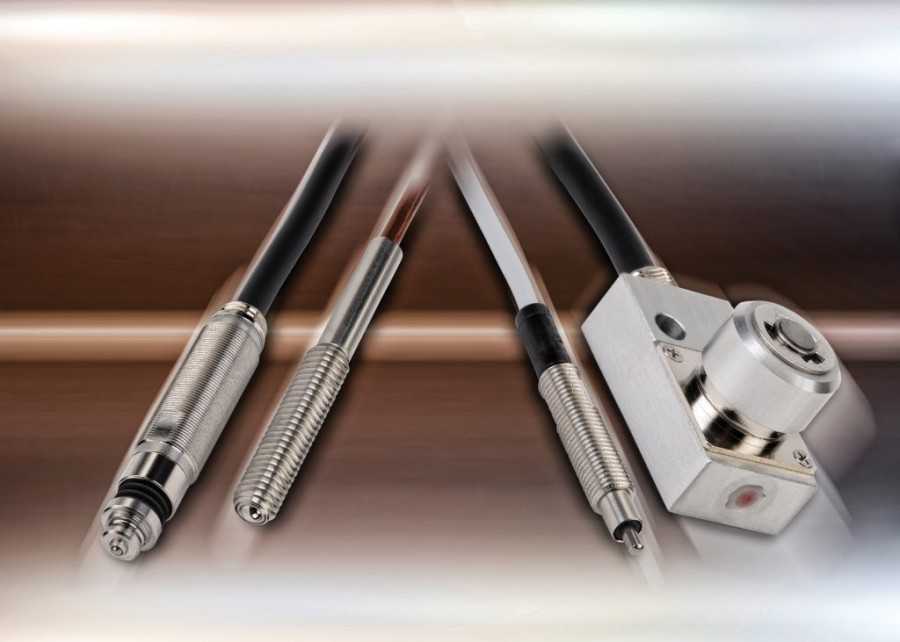

Индуктивные
Реагирует на электромагнитные поля при приближении-отдалении. Срабатывает, когда удовлетворяются настройки: механизм попадает в зону воздействия или выходит за ее пределы.
На основе бесконтактных коммуникационных устройств изготовляются различные полезные высокочувствительные датчики, широко применяемые в процессе автоматизации производственных процессов. Контроль, дозировка жидких и сыпучих материалов – основная сфера их применения.
Чтобы понять, в каком месте нужно установить концевой выключатель нужно тщательно изучить особенности механизма, работу которого нужно контролировать.
Перед приобретением устройства и всех комплектующих нужно обязательно проконсультироваться со специалистом, чтобы понять, какой вид, модель подойдет лучше для конкретных целей.
Принцип работы
Концевой выключатель работает по-разному: на подачу или отключение напряжения. Это может быть как прямое механическое воздействие – толчок, касание, нажатие, так и воздействие электромагнитных полей, ультразвука или инфракрасного излучения на особые элементы, входящие в конструкцию выключателя.
Независимо от функциональных особенностей, всегда срабатывает группа контактов, контролирующих необходимый диапазон движения.
При этом важно правильно настроить и установить концевой выключатель, чтобы он не запускался преждевременно, не пропускал сигнал, не ломался при «наезде» на него работающего механизма
