Автономная газификация частного дома: схемы систем газоснабжения

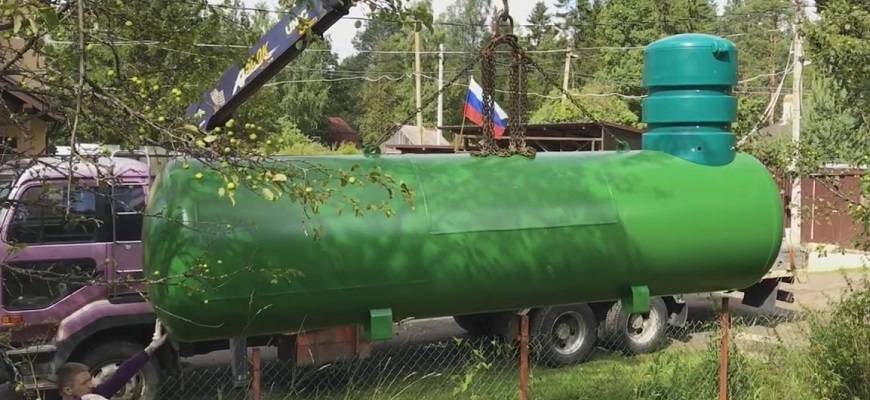

Как правильно выполнить монтаж газгольдера на участке?

До того как будет произведена установка газгольдера, необходимо подготовить площадку. Независимо от того, каким способом будет производиться монтаж, заливается бетонная плита, которая и будет выполнять роль фундамента для резервуара. Для увеличения прочностных характеристик используется армирование.

Для этих целей можно использовать заводскую бетонную плиту, но обязательно полнотелую, при этом толщина ее должна составлять минимум 15–20 см. Если плита заливается, то установку емкости можно производить после полного набора прочности бетоном, а это не раньше чем через 4 недели.

После установки резервуара требуется выполнить прокладку коммуникаций, по которым газ будет доставляться в дом к газопотребляющему оборудованию.

Для этого используются трубы полиэтиленовые ПЭ 100. При этом для монтажа используются только несъемные соединения, которые устанавливаются с использованием стыковой или электромуфтовой сварки.

При прокладке газопровода на участке важно соблюдать определенные правила и нормы:

глубина заложения – не менее 1,5 м;
при работе на неровных участках допускается уклон по 1 см на каждый метр длины трубопровода;
если пересечения коммуникаций дома и газовой трубы не избежать, то между ними должно быть расстояние не менее 2 м по высоте;
между домом и трубопроводом, проложенным рядом, должна соблюдаться дистанция в 2 м;
все металлические элементы, укладываемые под землю, обязательно должны иметь антикоррозийную защиту;
нельзя забывать об установке конденсатосборника.

И напоследок: вся разводка дома начинается с цокольного уровня или подвала, поэтому ввод выполняется именно в этом месте, при этом последний должен быть исключительно заводского производства и иметь соответствующую сертификацию.

Цокольный ввод – специальная конструкция из крана, стальной трубы и сифонного компенсатора, отвечающего за стабильность конструкции вследствие воздействия на дом сил пучения, деформации, усадки и других явлений.

Благодаря способности сифона компенсировать негативное воздействие за счет изгибания, растягивания, сжимания сохраняется возможность обеспечить герметичность ввода в дом и, соответственно, избежать утечки газа.

Электрические накопительные водонагреватели (бойлеры). – здесь больше полезной информации.

Устройство внутреннего газопровода

Газ из резервуара, расположенного на улице, по подземному газопроводу поставляется в дом. Внутри помещения возникает необходимость в прокладывании дополнительного внутреннего газопровода, посредством которого топливо будет поставляться непосредственно к отопительным приборам.

В составе данного газопровода присутствуют следующие элементы:

Общая схема подключения газа к частному дому

сигнал уровня загазованности;
манометр;
приборы для оценки потребления;
краны;
запорный клапан;
устройства для стабилизации давления.

Для прокладки газопровода внутри помещения, применяются стальные трубы. Причем собирают его так, чтобы получить минимум соединений.

Чтобы оперативно контролировать состояние воздуха внутри помещения, в автономной системе газоснабжения устанавливается специальный сигнализатор уровня загазованности. Если концентрация газа перевалит отметку в 10%, он передает сигнал запорный клапан.

С целью перекрывания системы поставки газа в случае возникновения нештатной ситуации, устанавливается термозапорный клапан. Он включается в автоматическом режиме при достижении температуры отметки в 100 градусов.

Клапан термозапорный Ду 15

Устройство подземного газопровода

В составе газовой системы присутствует несколько основных компонентов, в том числе и подземный газопровод. Его задача состоит в поставке газа от места хранения в помещение под землей. Данная труба располагается строго ниже уровня промерзания грунта. Обычно для этой цели применяются специализированные разновидности труб, характеризующихся повышенными показателями в плане прочности. Их производят из ПВХ.

Устройство газопровода

Для обеспечения бесперебойного полноценного функционирования автономной газификации, вне зависимости от погоды и температуры воздуха на улице, в ней располагается дополнительный элемент – сборник конденсата. Он представляет собой устройство, в котором сначала собирается, а затем испаряется жидкий пропан-бутан.

При его попадании в трубопровод в зимний период может произойти прекращение поступления топлива в систему, что крайне нежелательно.

Внешне емкость для конденсата представляет собой резервуар закрытого типа, в котором предусмотрены патрубки на выход и вход, трубу для вывода в область кожуха резервуара.

Газификация автономная – основные преимущества

Отопление на основе сжиженного газа стоит дешевле, чем при использовании дизельного топлива или электрической энергии
Процесс сжигания газа не нуждается в постоянном контроле со стороны человека. Его безопасность можно обеспечить с помощью систем автоматического контроля.
Система автономного газоснабжения может быть устроена в любом месте. При этом не нужно разрабатывать проекты и годами согласовывать их.
Сжиженный газ не имеет сроков хранения и может использоваться по необходимости, что позволяет делать его запасы «впрок», на всю холодную зиму, а то и на несколько лет вперед.

Способы организации отопления в коттедже

Наиболее часто встречающейся в отечественных загородных домах автономной системой обогрева жилища является водяная. В качестве теплоносителя в ней используется вода, нагреваемая в котле или печи. После подогрева она при помощи батарей и труб отдает тепло помещениям, создавая в них комфортные условия.

Системы отопления в зависимости от схемы подсоединения отопительных приборов делятся на:

Однотрубные – с последовательным подключением радиаторов, согласно чему теплоноситель подается и выводится из прибора с помощью одной трубы;
Двухтрубные – с подающей и обратной магистралями и последовательной схемой подключения приборов к трубам, согласно чему теплоноситель поставляется в прибор одной трубой, а отводится другой.

Оба вида отопительных систем бывают с верхним и нижним типом разводки. Первый вариант предусматривает прокладку подающей трубы выше расположения принимающих теплоноситель приборов, второй, соответственно, ниже.

Расположение труб относительно приборов отопления может быть вертикальным и горизонтальным, на основании чего отопительная система принимает одноименный технический термин. Первый вид применяется преимущественно в многоэтажных строениях или в одноэтажных коттеджах с чердаком, в пределах которого возможна установка расширительного бачка и прокладка трубопровода для поставки теплоносителя по отдельной ветке в каждый прибор.

Горизонтальный отопительный контур сооружают в небольших по площади частных постройках. Причина в недостаточной производительности и ограничениях по протяженности — сеть не может по длине быть больше 30 погонных метров.

Присоединение стояков к радиаторам выполняется по односторонней или двухсторонней схеме, т.е. с подключением труб с одной или двух сторон. Если в вертикальной однотрубной системе подключение батарей производится с одной стороны, то ее называют контуром с опрокинутой циркуляцией. Последняя разновидность не рекомендуется для систем со стальными или чугунными приборами.

Основными элементами типовой системы отопления в частном загородном доме являются: нагревательный котел, радиаторы и трубопроводы подачи теплоносителя

По типу циркуляции воды в трубах отопительные системы бывают двух видов:

Естественные – подразумевают самотек теплоносителя благодаря законам физики.
Принудительные – предполагают наличие циркуляционного насоса для создания кругооборота носителя тепловой энергии от котла к приборам, а после остывания в обратном направлении.

Первый вариант проще второго в проектировании и монтаже. Но подача тепла в естественной системе не поддается автоматическому регулированию, теплоноситель в ней перемещается по трубам за счет гравитации и разности плотностей холодной и нагретой воды. Зато в отличие от принудительного варианта она энергонезависима.

При отключении электроснабжения отопительная система с естественной циркуляцией воды продолжит исправно функционировать, если основным ее агрегатом будет энергонезависимый котел. Насоса, которому требуется питание от розетки, в ней тоже нет.

Однако гравитационное давление имеет свои пределы. Мощности отопления с естественной циркуляцией просто не хватает для поставки теплоносителя в разветвленные контуры. Иногда ее недостаточно для подачи нагретой воды с требующейся для отопления температурой при расстоянии между радиатором и котлом 25 м, если трубопровод выполнен из материала с высоким гидравлическим сопротивлением: стали или чугуна.

Если деревянный дом имеет небольшую площадь, то для него вполне хватает естественной системы. Однако большой в два-три этажа коттедж требует более мощного варианта с насосом, который будет прокачивать горячую воду до всех удаленных от котла комнат на всех этажах.

Помимо использования газа теплоноситель может быть нагрет за счет электричества либо сжигания иных видов топлива. Также автономное отопление в частном доме, где нет подключения к магистрали с газом, нередко организовывается с помощью конвекторов, инфракрасных обогревателей и тепловых насосов.

Выбор конкретного способа устройства отопительной системы зависит от множества факторов. Здесь важен климат региона проживания, качество утепления жилища, а также доступность того или иного типа горючего.

Воздушное отопление является хорошей заменой водяному, но из-за сложности расчетов и проектирования его в нашей стране применяют редко

Контуры отопления с циркулирующим по ним паром и нагретым воздухом устраиваются по идентичным принципам.

Недостатки газгольдера

Стоимость. Обслуживание готового оборудования стоит дешево, однако установка сильно отразится на домашнем бюджете. Для качественной системы, необходимо приобрести регулировочный клапан, газоанализаторы и другие устройства. Нужно обеспечить беспрепятственный подъезд газовоза, чтобы доставка и заправка прошли быстро.
Ответственность. Сжиженный углеводородный газ — взрывоопасное вещество. Владелец обязан обеспечить безопасную эксплуатацию. Газгольдер располагается в отдалении от жилых построек. Минимальное расстояние — 10 метров. Выкапывается яма, глубина которой находится на уровне промерзания земли. Так как газ способен расширятся, особенно в жаркую погоду, рекомендуется заполнять резервуар до 85% от общего объема.
Регламент. Для обслуживания газгольдера, необходим регулярный профессиональный сервис. Для этого вызывают специалистов, прошедших аттестацию. Нужно периодически проводить проверку на возникновение утечки. Владелец обязан следить за количеством газа, чтобы он не кончился в самый неподходящий момент. Для этого устанавливается телеметрический модуль. Современное устройство отслеживает состояния системы и передает данные по сотовой связи или по Интернету. Однако данная установка стоит дорого.
Конденсат. В резервуаре происходит активное испарение. Мелкие частицы оседают на внутреннюю поверхность стенок. Данное явление постепенно разрушает оборудование. Если вовремя не заметить дефекты, газгольдер придет в непригодность.
Авария. При некачественной установке или эксплуатации, есть риск взрыва. Проблема в том, что не всегда есть возможность сразу выявить утечку газа. Необходимо регулярно проводить проверки. Чтобы снизить риск возникновения аварии, нужно выбирать опытную профессиональную компанию.
Вертикальные модели. Для данного типа оборудования необходимо использование электроэнергии. Это увеличит расходы на обслуживание.

Разнообразие вариантов автономной газификации частных домов

Традиционным способом газоснабжения является централизованная магистраль, по которой течет природный газ. В тех случаях, когда дом находится далеко от центрального канала, или хозяин желает застраховать себя от перебоев в газопоставках, выбирается автономия.

Задумываясь об устройстве автономной газификации, важно понимать, что выбрать. В целях газификации промышленного предприятия могут использоваться постоянные объемы

Это условие связано с безопасностью – рабочее давление в норме равно шестнадцати атмосферам. В основном форма у таких емкостей цилиндрической формы, хотя можно встретить и сферические очертания.

Объем может быть и пятьдесят тысяч кубометров. Очевидно, что для частного дома это слишком много.

Отопление газом: преимущества

Нельзя не согласиться с тем, что в нашей стране самый доступный и относительно недорогой вид топлива — природный газ. Сегодня план повсеместной газификации — в действии, и даже самые отдаленные уголки государства могут использовать для обогрева домов газовое отопление. Газовое отопление дачи — наиболее приемлемый и выгодный вариант для уютного обустройства дома. Преимущества этого вида отопления существенны.

О доступной цене на газ уже было сказано. Следует отметить, что, помимо простоты монтажа оборудования, газовое отопление совершенно неприхотливо в применении: топливо самостоятельно поступает в котел, поэтому не надо прикладывать усилия для его загрузки и выгрузки. Отопление дачи газом — экологически чистый процесс, топливо не оставляет после себя сажи и копоти, полностью выгорая. Вложенные деньги для подведения топлива окупятся очень быстро. К тому же хозяин дачи будет освобожден от ежегодной заготовки угля и древесины, что увеличит шансы на более приятный отдых в летний период.

Прежде чем приступить к проведению газа в дом, необходимо собрать и подготовить документы. Не игнорируйте этот этап. Отсутствие одной нужной бумажки может привести к приостановке работ.

Статья по теме: Как избавиться от кошачьего запаха мочи в квартире в домашних условиях

Понятие газгольдера для частного дома

Газгольдер — это удобная и безопасная система для снабжения дома газом.

Обеспечить коттедж газом помогают специальные резервуары.

Предназначение

Не всегда возможно подсоединиться к центральной магистрали. Эту проблему решают газгольдеры — большие емкости для содержания сжиженного топлива под давлением.

Устройство

Газгольдер представляет собой резервуар из набора стальных листов, обработанных антикоррозионным укрепляющим составом. Общая толщина стенки хранилища составляет не менее 5,5-6 мм.

Учитывая необходимость заглубления емкости из-за климатических условий, подземная емкость снабжена длинной горловиной.

Регулировку давления газа осуществляет редуктор. К нему подсоединяется трубопровод для последующей подачи топлива в котел.

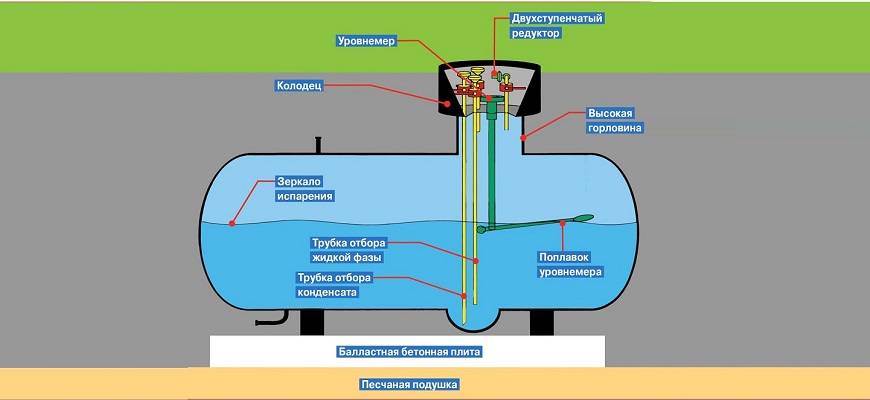

Устройство газгольдера для частного дома.

Учет давления и уровня газа производят приборы контроля, расположенные на крышке горловины или корпусе резервуара.

Кроме перечисленных общих элементов газгольдера, могут быть и другие составляющие в зависимости от марки и типа оборудования.

Принцип работы

Резервуар заполняют жидким газом на 85% от его общей емкости. Это делает специальный автотранспорт. Топливо сжижают для удобства транспортировки и хранения — ведь при переходе в жидкое состояние объем газа уменьшается в 600 раз.

Поскольку газгольдер заполняют газом на 85%, его верхняя незаполненная часть служит испарителем, в котором образуется газообразная фракция. Через редуктор, понижающий давление, топливо по трубам поступает к котлу.

Преимущества

С помощью газгольдера можно отапливать дом, нагревать воду и готовить еду. Газовый котел намного выгоднее электрического и тем более твердотопливного.

Использование хранилища отличается многими достоинствами:

Автономность. Собственник этого оборудования не зависит от давления в магистральном трубопроводе, аварий и других обстоятельств.
Экологичность. В процессе обогрева не производится никаких продуктов горения.
Безопасность. Резервуар находится вне дома, поэтому даже утечка топлива не вызовет никаких последствий — газ просто развеется в воздухе.

Какие объекты можно газифицировать

В список разрешенных построек, согласно приказу из Федерального Законодательства под номером 69, входят такие капитальные постройки как:

Здания промышленного образца.
Многоквартирные постройки, создается поэтажный план.
Частные строения.
Незавершенные объекты, строительство которых продолжается.

Исходя из фактов, можно начинать проводить газ к месту предположительного строительства еще до начала работ. Но подключение оборудования производится только после ввода постройки в эксплуатацию.

Требования к газификации многоквартирного жилого дома

Помимо известных законов для произведения манипуляций, действует целый ряд правил, и нормативных актов для газификации дома, которые стоит брать во внимание. Промышленная безопасность, архитектурные и строительные нормы и многие другие

Подобные нюансы можно достаточно быстро изучить, ознакомившись с записями СНиП.

Снабжение голубого топлива должно быть максимально безопасным, без соблюдения разработанных профессионалами норм не получится добиться положительного результата. Но не стоит забывать, что когда дело касается одноквартирных строений, то в силу вступает отдельный документ.

Нормы для газификации дома

Все подробные требования можно найти в специально разработанных для работ бумагах, руководствоваться законами необходимо в обязательном порядке. Из общепринятых правил, касающихся монтажа, стоит выделить следующее:

Высота труб варьируется от 1.25 до 1.75 м.
Участок ввода в здание не должен находиться ниже 0.75 м.
В некоторых ситуациях допускается ввод через фундамент, но зачастую для таких целей отводится участок в стене.
Помещение должно хорошо проветриваться и иметь выход на улицу.
Высота потолков не ниже 2.2 м.

Придерживаясь всех требований, каждый хозяин оградит себя от неприятностей во время проверки специальными службами. Со всеми мелкими нюансами стоит заранее ознакомиться, зачастую фирмы предоставляющие услуги по подключению могут взять эти обязанности на себя, что позволит не переживать за правильность произведения манипуляций.

Что такое автономная газификация

Независимость от государственной центральной магистрали достигается за счет установки специальных емкостей, которые называются газгольдерами. Их необходимо периодически заправлять посредством вызова фирмы, занимающейся этими вопросами.

Нельзя не отметить применение баллонов, эти компактные приспособления также позволят создать автономную газификацию частного дома, для подключения нужно руководствоваться нормами безопасности. Положительной стороной такого решения можно назвать контроль над использованием топлива, каждый хозяин сам решает, сколько потратить газа за месяц, и получает жидкость беспрерывно, независимо от ремонтных работ, проводимых региональными службами.

Преимущества и недостатки автономки

Принимая решение о проведении автономной системы газификации своего участка, нужно трезво оценить все преимущества и недостатки этого метода как с точки зрения финансов, так и в сфере обеспечения безопасности.

Плюсы автономной системы газового снабжения:

Отопление и подогрев воды газом обходится дешевле, чем использование других видов топлива (электричество, дизель) для этих целей.
При отсутствии вблизи дома газовой магистрали, обустройство автономной системы является самым эффективным выходом из положения.
Функционирование газовых приборов и устройств внутри дома никак не зависит от наличия газа в общей магистрали, потому что система полностью автономная от любых внешних факторов.
При наличии всех разрешительных актов и проектной документации провести газопровод по участку и в дом, установить резервуар и заправить его можно в течение пары дней, в отличие от подключения к магистральному газопроводу, который требует множества согласований, отнимающий деньги и время.
Разместить емкость и газопровод можно в любом удобном месте на участке, соблюдая нормы проектирования.
Гибкость в установке и подключении дополнительного оборудования.
Экологичность и безопасность применения сжиженного углеводородного топлива для системы отопления.
Широкая сфера использования СУГ: отопление, получение электроэнергии, работа котлов, нагрев воды, приготовление и подогрев пищи.
Большой запас работы оборудования, которое не требует ремонта и обслуживания специалистами на протяжение долгого периода времени.
Гарантированный срок эксплуатации газгольдеров от некоторых отечественных и европейских производителей (30-40 лет), однако реальный срок службы таких резервуаров превышает 50 лет.

Отрицательных сторон у автономной системы газоснабжения также немало:

Монтаж газгольдера допустим не на каждом — его площадь должна быть равна или превышать 6 соток, расстояние от дома до резервуара должно быть не менее 10 м. Кроме того, нужно обеспечить проезд газовоза для заправки цистерны.
Существенные затраты на обустройство автономной системы, включая оборудование, оплату монтажных работ, протекторы для защиты емкости. Стоит учесть ежегодные траты на обслуживание и технический осмотр системы, доставку и заправку газгольдера.
Не в каждом регионе имеется много фирм, осуществляющих доставку и заправку домашних цистерн. Это приводит к зависимому положению от одной фирмы, которая может не вовремя доставить топливо или установить завышенные тарифы.
Необходимость постоянного контроля за состоянием емкости для хранения СУГ и трубопровода из-за возможной утечки газа.
У цистерны все же ограниченный срок эксплуатации, через 25-40 лет ее все же следует заменить.
При покупке дешевого газгольдера низкого качества высока вероятность поломки редуктора из-за попадания в него воды, что приведет в выходу из рабочего строя всей системы.
Использование СУГ обходится дешевле электричества и дизельного топлива, но дороже дров и угля.

Проектирование и оформление документации

“Личная” газовая система должна быть такой же надежной и безопасной, как и централизованная магистраль. Небрежность в этих вопросах недопустима, поскольку даже небольшая утечка газа может стать причиной огромных проблем вплоть и даже привести к гибели людей.

Если у владельца дома не имеется специальных знаний, то проектирование газопровода надо доверить специалисту с лицензией.

Место установки наземного или подземного газгольдера определяется не только удобством, но и расстоянием для отдельных объектов на участке (+)

Вернее, этим занимаются целые проектные организации, имеющие право на проектирование и выполнение работ по газификации жилых объектов.

Это может быть как частная компания, так и специализированное подразделение газовой службы района, области и т.п. Частники берут за работы немного больше, чем государственные специалисты, однако они займутся также и оформлением.

При работе с облгазом владельцу дома придется заняться оформлением самостоятельно, но можно немного сэкономить.

При оформлении проекта придется не только составить пару заявлений, но также приложить к ним ряд документов:

паспорт владельца;
свидетельство о праве собственности на земельный участок;
план участка;
характеристики системы отопления и т.п.

Сначала специалисты разрабатывают технические условия для газификации строения, в которых учтены требования пожарной безопасности. Затем проводятся исследования на местности, и подбирается место для установки газгольдера с учетом нормативов.

Резервуара с газом должен находится на расстоянии:

не менее 10 м от жилых строений;
не менее 15 м от источников питьевой воды и других водоемов;
не менее 5 м от деревьев и подсобных строений;
не менее 2 м от ограждений.

Кроме того, нужно учесть наличие ЛЭП вблизи от места установки газгольдера. Минимальное расстояние до таких конструкций должно составлять половину высоты опоры. Еще один важный момент – наличие удобных подъездных путей для автомобиля с цистерной сжиженного газа, чтобы заправить газгольдер.

На этапе проектирования также оцениваются особенности участка: коррозионная активность грунта, уровень блуждающих токов и т.п.

На основании этих данных будет принято решение об особенностях газгольдера, например, нужна ли ему дополнительная гальваническая защита, которая отразится на цене устройства не в лучшую сторону.

Наземные модели газгольдеров обычно используют только в летний период. К таким емкостям предъявляют более высокие требования безопасности, чем для подземных аналогов

Таким образом определяются технические условия для газификации объекта. С их помощью специалисты составят проект, который включает целый ряд документов: характеристики газгольдера, испарителя, конденсатора, план участка, план-схему газопроводной системы, рекомендации по заземлению, химической защите, молниезащите и т.п.

Эти документы должны быть согласованы с пожарной инспекцией, службами газоснабжения, электриками, архитекторами, экологами и другими специалистами местных подразделений. Результатом оформления станет получение разрешения на строительство.

Монтаж газгольдера

Для проведения качественного монтажа газгольдера необходимо ответственно подойти к подготовительным работам, а именно:

подготовка котлована для установки газгольдера;
подготовка основания, на которое резервуар будет монтироваться.

Котлован по своим размерам должен соответствовать выбранному резервуару и иметь припуски в каждую сторону не менее 0,5 – 1 метра для возможности работы специалистов на дне котлована во время монтажа.

Для обеспечения последующей безаварийной работы системы, газгольдер монтируется на бетонную или железобетонную плиту толщиной не менее 20 см. Плита устанавливается или заливается проектных размеров и должна исключить всплытие резервуара в случае затопления.

Крепление газгольдера должно обеспечивать прочное соединение с плитой. Крепление газгольдера осуществляется:

тросами и стропами;
крепление лап газгольдера к плите анкерными болтами.

Лучше выбирать вариант крепления анкерными болтами для обеспечения гарантии качества крепления в процессе эксплуатации.

После монтажа газгольдера для обеспечения дренирования необходимо произвести подсыпку под газгольдером песком.

Котлован должен быть засыпан мягким грунтом без включений камней, щебня, бетона и всего, что может привести к повреждению емкости.

Чтобы увеличить срок эксплуатации газгольдера, необходимо произвести мероприятия по защите металла газгольдера от коррозии.

Методы защиты бывают:

Установка СКЗ. Подразумевает установку станции катодной защиты. В обязательном порядке применяется для газгольдеров без нанесенного антикоррозийного покрытия и изготовленных из низколегированных сталей. Установка СКЗ гарантированно позволит продлить срок службы резервуара, но имеет ряд недостатков в числе главных – необходимость постоянного подключения к источнику электроснабжения.
Протекторная. Не нуждается в электроэнергии, но требует периодической замены протектора. Суть метода заключается в том, что протектор забирает на себя весь разрушающий потенциал блуждающих токов. Сами коррозионные процессы протекают в протекторе, а не на резервуаре.
