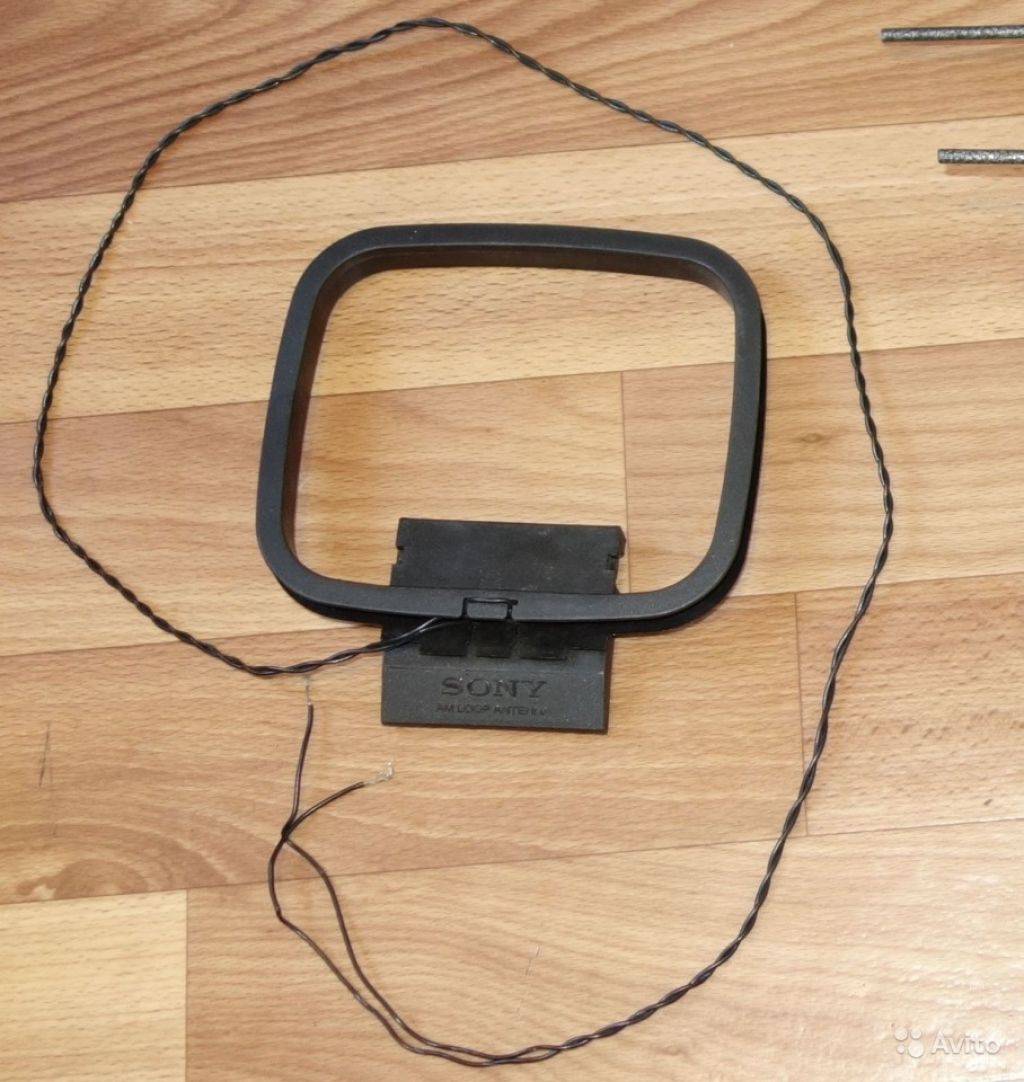

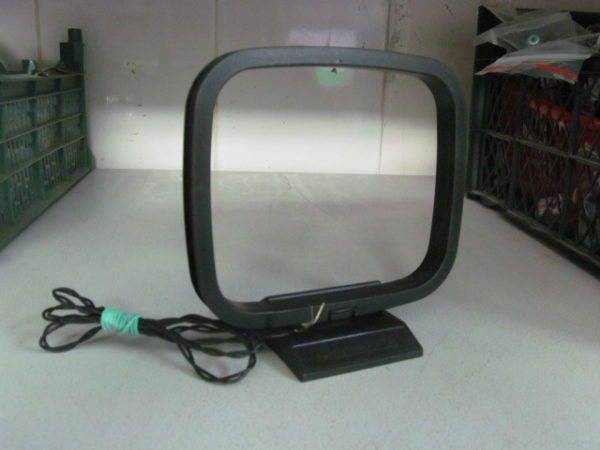

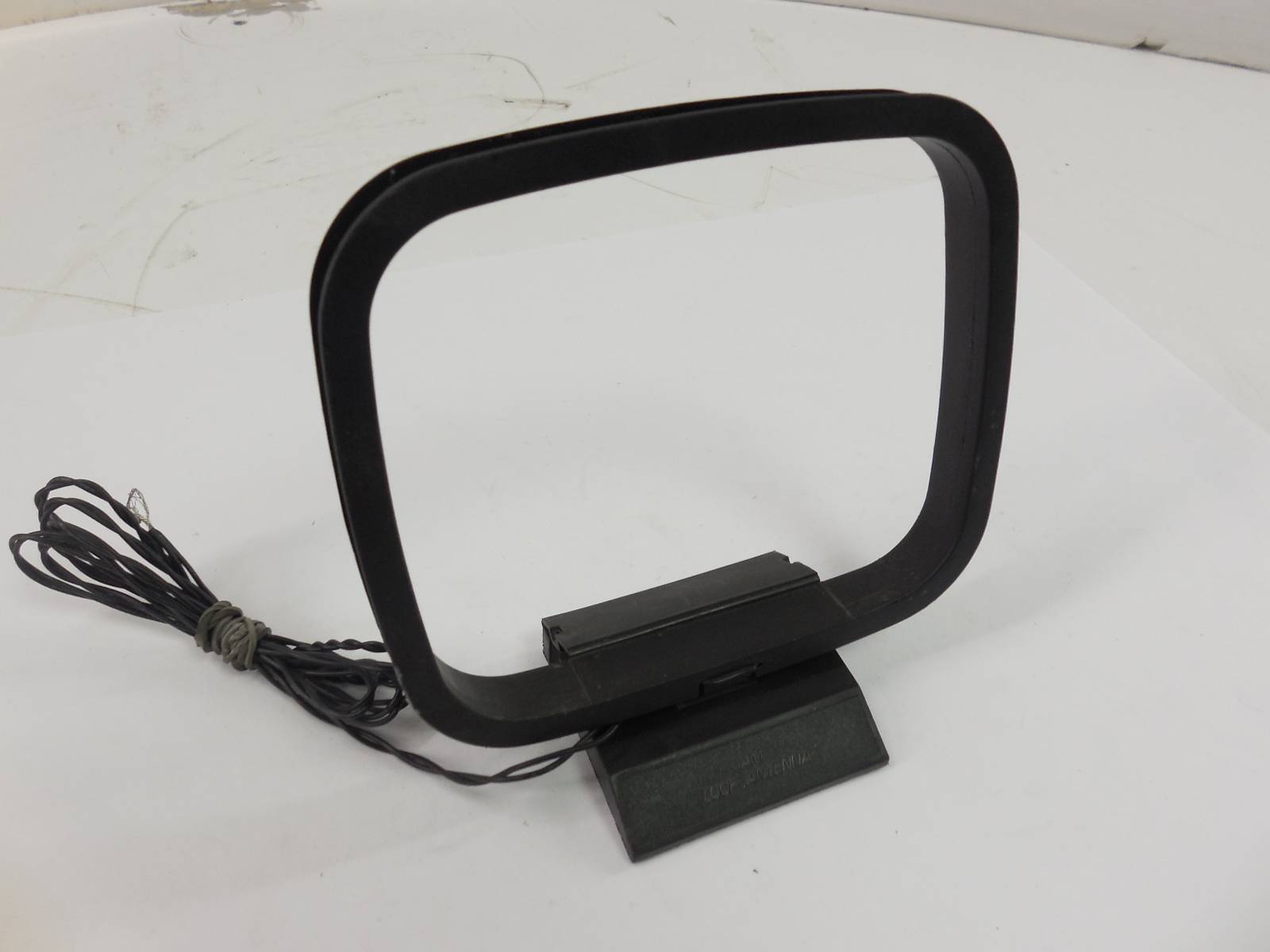

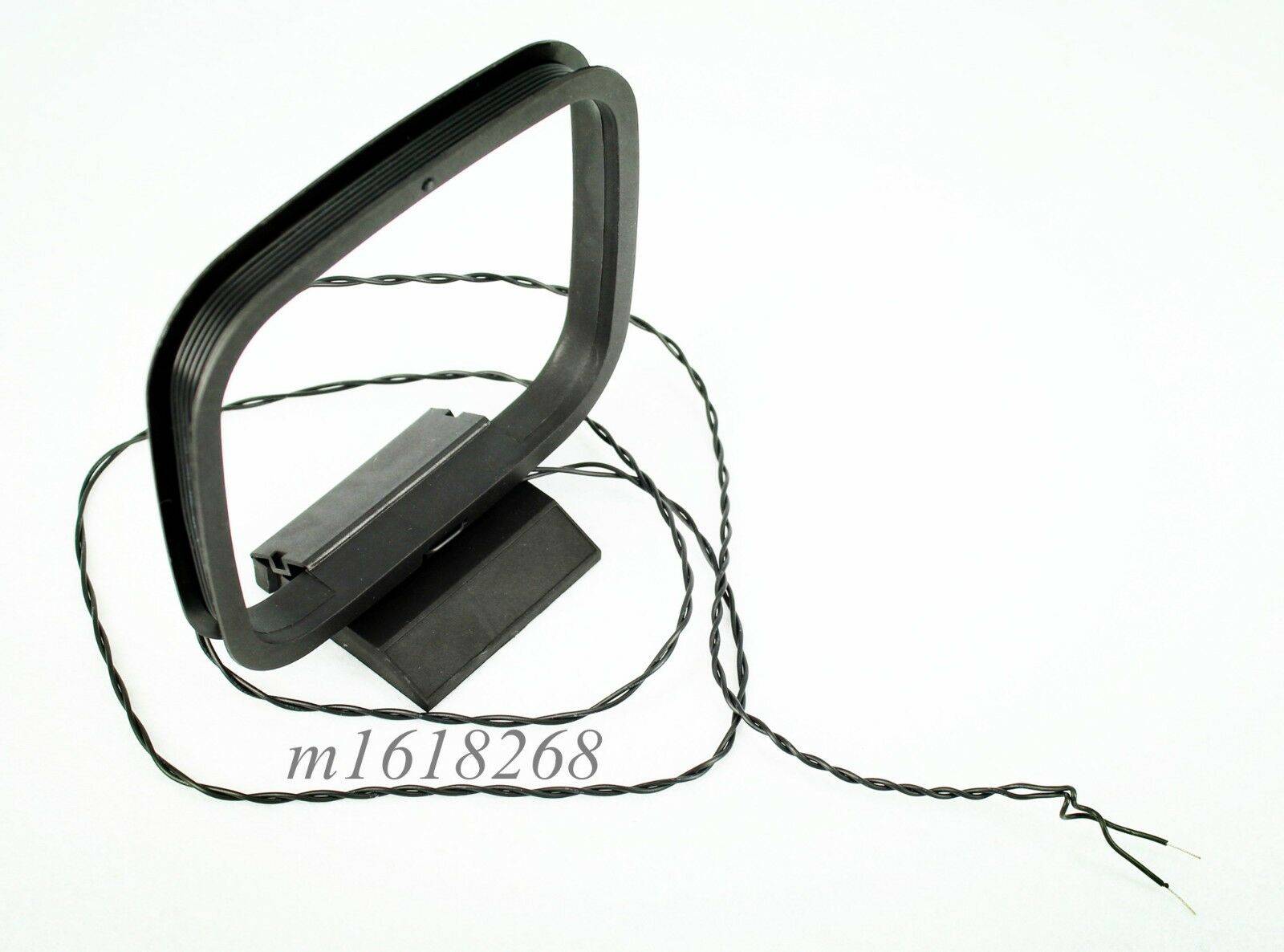

Изготовление антенны для музыкального центра своими руками

Трубная антенна своими руками

Основным несущим элементом этой радиоантенны являются трубы отопления или водопровода. Необходимые материалы для создания:

• использованный трансформаторный сердечник (от старого телевизора);
• изолента, скотч, канцелярский клей;
• фольга из тонкой меди или латуни;
• полтора метра проволоки из меди (диаметр ¼ кв. мм);
• соединительные штифты.

Для обмотки первым слоем укладывается сердечник из феррита, сверху пару слоев изоленты, следом одинарный фольгированный слой. На такую заготовку для экрана наматывается ровно 25 витков провода с перекрытием в 1 сантиметр для лучшей изоляции контактов. Следует помнить об обязательных отводах на витках №7, 12 и 25. Контур соединяют с другими деталями, а концы проволоки вставляются в штифты. Отвод с 7-го витка вводится в заземлительное гнездо, а остальные два присоединяются к антенным клеммам.

Заключительный этап – настройка приема радиосигнала, осуществляется она простым подбором подключения обмотки к связному контуру. Такие самодельные радио-антенны уверенно принимают сигнал даже в сильную грозу, благодаря надежному заземлению.

Если радиоприемник находится в зоне, где прием очень слабый и некачественный, можно самостоятельно собрать всенаправленную антенну, используя коаксиальный кабель. Для это необходимы:

• рейка из дерева;
• полтора метра кабеля (лучше всего подойдет телевизионный);
• полтора метра ПВХ трубы (диаметр сечения 2 см).

Самодельная антенна из коаксиального кабеля

Сконструировать такую антенну довольно просто

На проводе делается надрез для снятия изоляционного слоя (но оплетка должна оставаться целой, это важно!). Ослабив и слегка размяв оплетку, экран выворачивают к месту надреза. Конечный этап – установка и надежное закрепление антенны внутри пластиковой трубки и монтаж ее на деревянную рейку

Регулировка для поиска сигнала радиостанции производится в вертикальном направлении, а не путем вращения самодельной антенны на 360 градусов

Конечный этап – установка и надежное закрепление антенны внутри пластиковой трубки и монтаж ее на деревянную рейку. Регулировка для поиска сигнала радиостанции производится в вертикальном направлении, а не путем вращения самодельной антенны на 360 градусов.

На дачах, в машинах, даже в городских застроенных районах любителям послушать радио хорошо известна проблема слабого сигнала и тихого звука радиопередачи, особенно в фм-диапазоне. Исправить ситуацию помогают антенны для радио разного вида и типа приема сигнала. Их можно приобрести в специальных магазинах, а можно сделать самостоятельно, благо, технология несложная, а детали можно купить на любом радиорынке.

Варианты установки АПРА

Установка АПРА должна осуществляться с соблюдением следующих требований:

• обеспечение надежного закрепления радиоприемного устройства на автомобиле, не допускающего смещения при воздействии различных механических нагрузок (ветровой, изгибной и т.п.);
• обеспечение плотного контакта с кузовом, выполняющим роль массы, что существенно уменьшает уровень помех и улучшает качество сигнала.

Все варианты установки приемной радиоантенны сводятся к трем основным методикам фиксации АПРА на автомобиле:

• врезному креплению с использованием сквозного отверстия, просверленного в крыше или другой части кузова;
• магнитному креплению, использующему магнитную подошву антенны;
• штыревому креплению, представляющему собой механическую фиксацию прута антенны для автомагнитолы на специальном кронштейне типа струбцины.

Врезное крепление АПРА

В сквозное отверстие вставляется крепежная шпилька основания радиоантенны, на нее изнутри салона накручивается гайка. К достоинствам методики «врезного крепления» отосят:

• прочность закрепления прибора, снижающую вероятность его похищения;
• стабильность рабочих параметров антенно-фидерной системы после монтажа.

Из недостатков отмечают следующее обстоятельство: края просверленного отверстия являются очагами коррозии металлического кузова, поэтому рекомендуется использовать штатные технологические отверстия.

Важно! В зоне крепления необходимо зачистить металл от краски, чтобы обеспечить надежный токопроводящий контакт гайки, как элемента антенны, с металлом кузова автомобиля. На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА.

Основание антенны для врезного крепления

Магнитное крепление АПРА

Магнитное крепление антенны обеспечивается магнитами, расположенными в ее основании – подошве. Магниты можно приобретать отдельно от антенного устройства. Наиболее востребованы магниты диаметрами от 90 до 170 мм. Устойчивость АПРА напрямую зависит от диаметра магнита.

Крепление антенны к магниту осуществляется через два вида разъемов:

• DV-разъем адаптирован под большинство антенных систем и допускает регулировку угла установки;
• PL-разъем более надежный в части соблюдения строгой вертикальности установки.

На рис. ниже показаны магнитные крепления антенн с DV и PL-основаниями.

Магнитные крепления антенн с DV и PL-основаниями

К достоинствам магнитного способа крепления относят следующие моменты:

• легкость выполнения установки либо демонтажа;
• обеспечивается сравнительно высокая устойчивость АПРА при соблюдении оптимального размера магнитного основания;
• емкостная связь магнитного основания с металлом кузова создает своеобразную имитацию «массы», необходимую для работы приемной антенны;
• возможность перемещений при настройке аппаратуры.

Из недостатков отмечают:

• низкую прочность фиксации на кузове;
• легкость похищения;
• возможность сдвига, что приводит к необходимости проведения дополнительных подстроек.

Штыревое крепление АПРА

Для технической реализации штыревого крепления на выступающей части автомобильного кузова (крыло, багажник и т.п.) устанавливается кронштейн-струбцина, зажимные болты которого своими заостренными концами создают массовый контакт, необходимый для качественного радиоприема.

На рис. ниже показано штыревое крепление на кронштейне.

Штыревое крепление

Из преимуществ этого метода отмечают возможность фиксации антенных устройств на автотехнике с неоднородными и выступающими металлическими поверхностями (автокраны, открытые автомобили, спецтехника).

К недостаткам относят:

• низкую механическую прочность;
• затрудненную настройку и согласование АПРА.

Разновидности антенн

Любой прибор, принимающий радиоволны, имеет порог чувствительности. Если получаемый сигнал ниже его, громкость звука и его качество будут желать лучшего. Радиоволна слабеет при значительном удалении от передающей станции или из-за ухудшения погоды. Особенно актуально это для фм и укв диапазонов из-за особенностей передачи волн. Для преодоления этих затруднений, усиления и улучшения качества сигнала любому радио нужна антенна. Их конструктивные особенности и размеры определяются диапазоном приемника: встречаются многокилограммовые антенны с покрытием тысячи кв. км и простые домашние самоделки в виде проволоки над землей.

Все многообразие антенн для радиостанций подразделяется на направленные и ненаправленные, а также на мобильные и стационарные. Направленные работают по принципу соединения точки с точкой или точки с множеством точек в пределах 50-100 метров. Ненаправленные имеют покрытие по всей площади вокруг.

Также различают такие антенны для радио, как:

• Стержневые – в виде обычного стержня или закругленной формы;
• Проволковые – изогнутые в различных необходимых положениях;
• На некогда модных бумбоксах и музцентрах можно встретить антенны телескопические – складывающиеся конструкции из металлических стержней, напоминающие телескопы;

Телескопическая антенна

Выдвижная антенна имеется почти на каждом автомобиле, ее преимущество в том, что такую выдвижную конструкцию можно установить в любом месте машины (крыша, крыло и т.п.), принимающим элементом служит съемный пруток с противошумной навивкой, что позволяет сделать звучание радио чистым и громким даже на высоких скоростях езды. Пруток уходит в кожух из пластика, где имеется пружина из нержавейки, убирающая антенну на место при ее отклонении по ходу движения.

Независимо от типа или вида радиоантенны, принципы функционирования у них одинаковые.

Обратите внимание! Довольно часто качество радиосигнала зависит не от вида и состояния антенны для радиоприемника или музыкального центра, а от технических возможностей самих этих приборов с их принимающими микросхемами

Антенны и Усилители для приема Радио FM и УКВ, направленные и круговые для дома, дачи и автомобиля. Подключаются к антенне или в разрыв кабеля.

Усилители для приема Радио FM 88-108МГц, комнатные круговые для музыкального центра и домашнего кинотеатра — дома, дачи.

Антенна Триада 8830 повышенной дальности от 35 до 90 км. Теперь радио можно слушать без шипения далеко от города до 80-100 км от радиостанции (при отсутствии помех от вышек сотовой связи, а также при наличии благоприятных условий приема).

Антенна Триада 8830 повышенной дальности от 35 до 90 км. Теперь радио можно слушать без шипения далеко от города до 80-100 км от радиостанции (при отсутствии помех от вышек сотовой связи, а также при наличии благоприятных условий приема). Дизайн эйфелева башня.

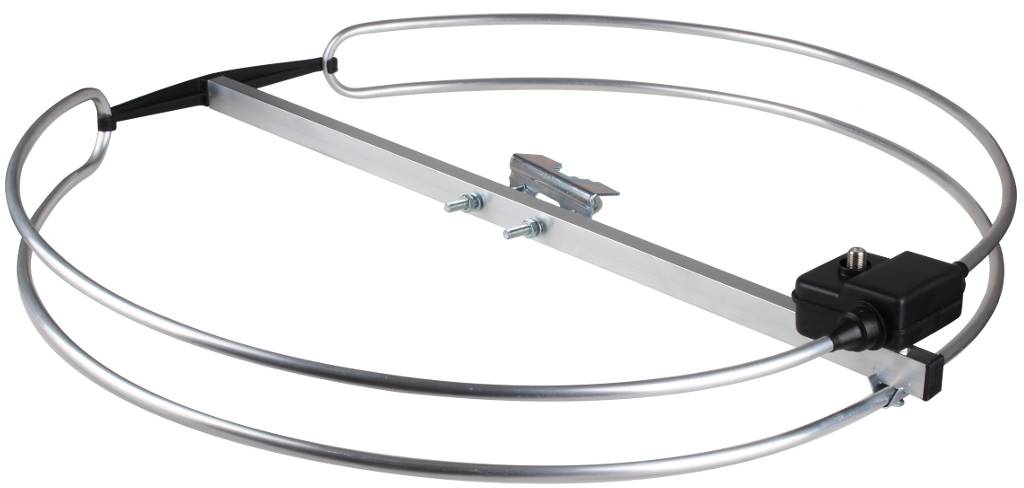

Антенна Т-8870/antenna.ru повышенной дальности от 35 до 90 км. Крепление к стене вертикально. Круговая направленность. Теперь радио можно слушать без шипения далеко от города до 70 км от радиостанции (при отсутствии помех от вышек сотовой связи, а также при наличии благоприятных условий приема).

Активная уличная антенна Т-8879/antenna.ru повышенной дальности от 35 до 90-100 км. Крепление к стене вертикально. Круговая направленность. Теперь радио можно слушать без шипения далеко от города до 70 км от радиостанции (при отсутствии помех от вышек сотовой связи, а также при наличии благоприятных условий приема).

Активная антенна Т-8899/antenna/ru повышенной дальности от 35 до 90-100 км. Крепление к мачте вертикально. Направленная. Теперь радио можно слушать без шипения далеко от города до 100 км от радиостанции (при отсутствии помех от вышек сотовой связи, а также при наличии благоприятных условий приема).

Антенна-усилитель для музыкальных центров (комнатная) Триада 8810 ФМ, УКВ для дачи и дома.

Т-8810 для музыкальных центров УКВ и FM, круговая направленность, комнатная. Не требуется направлять антенну на источник сигнала. Не требует источника питания. Комнатная, дальность до 35-50 км.

Об изготовителе: Antenna.ru — новое имя хорошо известной на рынке автомобильных антенн компании Триада, лидера в производстве автомобильных антенн с 1998 года. Ребрендинг (смена имени) связан с тем, что теперь компания из Санкт-Петербурга производит не только автомобильные антенны, но и антенны для интернета, WiFi, цифрового телевидения и тд. Часть продукции будет продаваться под старым названием — Триада, часть под новым, часть под комбинированным — antenna.ru/Триада.

Непридуманные отзывы (орфография и пунктуация сохранены)

Отзыв Денис (об антенне Триада-8810):

Некоторое время назад Вы заказывали у нас антенну Триада (8820) для музыкального центра

Нам важно получить от Вас обратную связь по данной продукции

Ответ Александр: Все отлично! Удачи Вам в бизнесе!

Еще отзыв: Добрый день, Екатерина! Пользуюсь Вашей антенной в 80 км от Санкт-Петербурга. Качеством доволен-спасибо. Удачи!

Выбирая антенны производства antenna.ru/ex НПФ Триада, Вы получаете следующие преимущества:

-Антенны произведены не в подвале поднебесной, а на современном производстве с многоуровневой системой контроля качества, г. Санкт-Петербург. -Антенны разработаны инженерами — выпускниками ЛЭТИ имени Ленина (Ленинградский электротехнический институт), Радиотехнический факультет, кафедры Радиоприемных устройств и Радиосистем. -Осуществляются гарантийные обязательства. Если что-то пошло не так, антенну и другие устройства можно поменять или вернуть по месту продажи. -Ну и, если кому интересно, мы платим налоги, очень много налогов, поэтому вносим вклад в экономику России, Пенсионный и Страховой фонд и тд.

FM-антенна своими руками

Приветствую читателей и подписчиков. В х и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.

Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц).

Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов.

Для конструкции потребуются недорогие или бывшие в употреблении материалы.

FM-антенна фольгированный квадрат

Необходимые материалы и инструменты:

• Высушенная доска, ДВП, диэлектрический материал.
• Металлическая фольга.
• Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
• Штекер для подсоединения к радиоприёмнику.
• Паяльник, флюс, припой.

Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала.

К нижнему краю квадрата, справа или слева от выреза, припаивается центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм.

Обозначения: 1 – диэлектрический материал; 2 – фольга;

Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице. Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.

Трубная FM антенна

Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы

Необходимые материалы:

• Сердечник из феррита от строчного трансформатора старого лампового телевизора.
• Клей, липкая, изоляционная лента.
• Латунная или медная фольга.
• Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
• Соединительные штыри для подключения антенны к приёмнику.

Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке.

Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника, остальные выводы — к клемме «Антенна».

Настройка приёма производится подбором подключений обмоток контура связи.

Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.

Всенаправленная FM-антенна из коаксиального кабеля

Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.

Необходимые материалы:

• Отрезок телевизионного кабеля от 1,5 м и более.
• Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
• Деревянная мачта.

На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции.

Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте.

Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.

Настройка приёма такой всенаправленной самодельной FM-антенны производится без вращения конструкции вокруг собственной оси. Применение в схеме экранированного кабеля устраняет влияние помех, возникающих при работе бытовой техники, на качество приёма.

Варианты антенн

Все виды радиоантенн можно поделить на мобильные и стационарные, также они могут быть направленными и ненаправленными.

Для направленных характерна ориентация на определенную точку (источник сигнала) в пространстве, они действуют на небольших расстояниях (50-100 м). Ненаправленные ориентированы на сигнал по всей окружающей площади.

Антенна также может быть стержневой, проволочной и телескопической. Последняя представляет собой складывающуюся конструкцию, напоминающую многоколенную рыбацкую удочку. Такие модели часто встречаются на магнитофонах, музыкальных центрах, на автомобилях.

Какой бы ни была антенна по своему виду, принцип работы устройств у всех одинаков.

Конструкция FM антенны для приемника

Такие антенны предназначены для преобразования радиоволн в фм-диапазоне в электрические сигналы, воспринимаемые приемником. Самые простые конструкции представляют собой вибратор, размером в половину волны. Такие антенны не обладают направленными свойствами, воспринимают слишком много помеховых излучений из окружающего пространства. Если fm-приемник мобильный, можно, совершив некоторые перемещения, найти наилучшее направление сигнала. Стационарным принимающим радиоприборам больше подходит волновой канал, настроенный на луч приема эфира, при этом наилучшее качество звука будет на паре каналов (в основном радиостанции такого типа вещают на отрезке около 10 мегагерц).

Дополнительная информация. При необходимости расширения луча радиовещания можно соединить 2-3 полуволновых вибратора параллельно в вертикальном положении и припаять на круглые цилиндры.

Необходимые 50 ом сопротивления не всегда достигаемы, такую fm антенну надо усиливать приспособлениями для согласования. Так, вибраторы можно смонтировать на конусообразные направляющие, представляющие веер, «раскрытый» от центра к границам.

ФМ-антенна, расходящаяся «веером»

При использовании в конструкции стали и жести, удается получить даже 300 ом. Таким образом, получается принимать довольно качественно большое количество фм-каналов. Для большего расширения приема в этом диапазоне необходимо бывает собрать и присоединить антенную решетку.

Виды

В зависимости от конкретного рода, антенна может быть активной и пассивной. Вид антенны определяется исходя из её диаграммы направленности. Это область пространства, в которой сосредоточен максимум (пучность) основного излучения передаваемого (или принимаемого) радиосигнала. Остронаправленные антенны нужны, чтобы сигнал не распространялся в те стороны, где он не нужен. Птицам и космонавтам наземное FM-вещание ни к чему, а всенаправленное излучение привело бы к перерасходу электричества при работе радиовещательного передатчика. Вместо 15-киловаттного излучения в FM-диапазоне (66… 108 мегагерц) для населения с такой же зоной охвата (в радиусе до 100 км) хватило бы и одного киловатта.

Активная и пассивная

Активная антенна помогает усилить сигнал. Иногда она комплектуется радиоусилителем (по радиусу охвата радиостанции её называют также радиоудлинителем). В характеристиках активной антенны указано значение в децибелах, добавляемое к коэффициенту усиления самого FM-приёмника. Агрегаты бывают пассивные (0 дБ) и активные (1… 6 дБ).

1. Петлевые. Состоят из единственной детали – петлевого вибратора, к одному выводу которого подключается оплётка кабеля, к другому – его центральный проводник.
2. «Восьмерные» («бабочки»). Для улучшения приёма спаиваются две «восьмёрки», расположенные под прямым углом друг к другу.
3. Симметричный вибратор – два разнонаправленных штыря. Разновидность – турникетная антенна: два вибратора, расположенные взаимно под прямым углом.
4. «Директорные» – являются лучшим вариантом. Направляющие в одну сторону сигнал штыри («директоры») – в количестве от 6 до 10 штук. За ними следует петлевой вибратор. Далее идет рефлектор (отражатель) – сетка или самый большой штырь. Директоры и отражатель изолированы друг от друга и от вибратора. Все детали располагаются параллельно, но перпендикулярно направлению сигнала.
5. Логопериодические – напоминают директорные. «Директоры» вдвое укорочены и противоположно направлены, стоят в «шахматном» порядке.
6. «Тарелочные» или дисковые – линейка диполей или петлевой («бабочный») вибратор рядом с диском, отражающим сигнал на него.

Дисковая

Дисковая антенна – вариант спутниковой «тарелки». Вместо приёмной головки с усилителем – «бабочка» или телескопические штыри (симметричный вибратор). Дисковый отражатель – старый компакт-диск (содержит алюминиевую подложку), любая металлическая сетка с ячейками, размер которых в десятки раз меньше длины волны на нужной частоте.

Стержневая

Стержневая антенна – любой штырь в 25% длины волны. Для FM-диапазона это примерно 3 м (частоты 87,5… 108 МГц), длина штыря составляет примерно 75 см.

Рамная

«Восьмёрка», если она одна, располагается на упрочняющей её основе, например, пластине из пластика или пропитанной и окрашенной деревяшки. Проводником может быть тонкий профиль, резаные пластины, «вытравленный» фольгированный (стекло) текстолит или гетинакс. Такая конструкция часто применяется в остронаправленных автомобильных антеннах.

Проволочная

Это практически любая конструкция, где основным проводником служит медная или алюминиевая проволока. Фазированные антенные решётки, изготовленные не из микрополосковых или щелевых линий и кусков волновода, а из кусков проволоки или провода, спаянных в решёточную конструкцию, могут считаться проволочными. Но и стоит такая конструкция заметно дороже.

Полноразмерный вибратор приема радиовещания

Полем, лесом отыщите хороший кусок кабеля, важен качественный прием за городом. Что делать. Сделаем полноволновый вибраторный диполь сопротивлением 300 Ом, согласующим устройством 75 Ом:

• Снимаем изоляцию кабеля РК – 75 протяженностью 1,5 метра, оплетку оставляем.
• Аккуратно стягиваем экран вниз еще на 1,5 метра. Металлическая трубка взамен будет негодным решением, попробуйте использовать фольгу, скотч. Антенна для радио своими руками нужна на время похода. Главное, чтобы отрезок экрана шел на протяжении 1,5 метра.
• Изготавливаем согласующее устройство, подключаемое после начала «чулка» (посередине вибратора). Отрезаем антенну от кабеля, беремся за дело.

U-колено должно быть длиной 1,5 метра (половина длины волны), причем в центральной точке нужно согнуть пополам и перевязать ниткой. Схема подключения выглядит следующим образом:

1. Чулок сажается на один конец U-колена.
2. В месте начала чулка прорезается изоляция до жилы. Жила одновременно сажается на другой конец U-колена и выходной провод сопротивлением 75 Ом.
3. Экраны колена, выходного кабеля заземлим. Но! Не нашей самодельной антенны.

Сам вибратор вешается на стволе дерева, обращенном к направлению вещания (толща древесины вносит затухание ловцам, выбравшим неправильную ориентацию). Для заземления подойдет шашлычный шампур, воткнутый под деревом. Приемник подвесьте рядышком. Антенна для радио своими руками сматывается после использования для применения в следующий раз.

Для полуволнового разрезного вибратора (подрубаемся посередине) подключение к U-колену выходного кабеля, нужно вести на три четверти длины, не на самый конец. В нужном месте согласующий элемент прорубается, касаясь жилы, проводится подключение выходного кабеля РК – 75. Само U-колено можно изготовить, используя указанные марки коаксиала.

Читать также: Зимний чехол для аккумулятора автомобиля

Первая конструкция (предыдущий подраздел) представляется попроще, четвертьволновые разрезные вибраторы использовать не принято. Но колено можно изготовить, расчленяя кабель РК – 50 (как и антенну). Умелые руки – неотъемлемая часть любителя экономить. Представьте процесс конструирования оплачиваемой работой. Дело пойдет веселее.

Какие есть виды антенн

Радиоантенны делятся по назначению:

• для домашних детекторных приемников и музыкальных центров;
• автомобильные;
• авиационные;
• специальные (спутниковой связи, военные).

Для эфирного вещания используются частоты 148,5 кГц — 108 МГц.

FM-радиостанции захватывают 88-108 МГц (ультракороткие 3-метровые волны).

В быту используют следующие конструкции:

• устройства с разворотом — апертурная антенна;
• изделия с бегущей волной;
• линейные приборы.

Антенны классифицируют по форме и материалу на:

• телескопические;
• рамочные;
• штыревые;
• проволочные;
• стержневые;
• фольгированные;
• коаксиальные.

По диаграмме направленности конструкции могут быть узконаправленными и круговыми. По полосе пропускания различают узко- и широкополосные приборы.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Так выглядит снаружи баночная антенна для Wi-Fi

Кроме банки и кабеля потребуется еще:

• радиочастотный соединитель RF-N;
• кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
• кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Как сделать антенну для Wi-Fi своими руками

D – диаметр	Нижняя граница затухания	Верхняя граница затухания	Lg	1/4 Lg	3/4 Lg
73 мм	2407.236	3144.522	752.281	188.070	564.211
74 мм	2374.706	3102.028	534.688	133.672	401.016
75 мм	2343.043	3060.668	440.231	110.057	330.173
76 мм	2312.214	3020.396	384.708	96.177	288.531
77 мм	2282.185	2981.170	347.276	86.819	260.457
78 мм	2252.926	2942.950	319.958	79.989	239.968
79 мм	2224.408	2905.697	298.955	74.738	224.216
80 мм	2196.603	2869.376	282.204	070.551	211.653
81 мм	2169.485	2833.952	268.471	67.117	201.353
82 мм	2143.027	2799.391	256.972	64.243	192.729
83 мм	2117.208	2765.664	247.178	61.794	185.383
84 мм	2092.003	2732.739	238.719	59.679	179.039
85 мм	2067.391	2700.589	231.329	57.832	173.497
86 мм	2043.352	2669.187	224.810	56.202	168.607
87 мм	2019.865	2638.507	219.010	54.752	164.258
88 мм	1996.912	2608.524	213.813	53.453	160.360
89 мм	1974.475	2579.214	209.126	52.281	156.845
90 мм	1952.536	2550.556	204.876	51.219	153.657
91 мм	1931.080	2522.528	201.002	50.250	150.751
92 мм	1910.090	2495.110	197.456	49.364	148.092
93 мм	1889.551	2468.280	194.196	48.549	145.647
94 мм	1869.449	2442.022	191.188	47.797	143.391
95 мм	1849.771	2416.317	188.405	47.101	141.304
96 мм	1830.502	2391.147	185.821	46.455	139.365
97 мм	1811.631	2366.496	183.415	45.853	137.561
98 мм	1793.145	2342.348	181.169	45.292	135.877
99 мм	1775.033	2318.688	179.068	44.767	134.301

Порядок действий такой:

• Срезаем верхнюю часть банки, тщательно моем, высушиваем.
• На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.
• Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
• Напильником или наждачной бумагой обрабатываем края.
• К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.
• Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
• К обратной стороне соединителя припаиваем кабель.
• Wi-Fi антенна своими руками готова.

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.
