Устройство абиссинского колодца своими руками: как сделать скважину-иглу на участке

Где нельзя бурить абиссинскую скважину?

Скважины «на песок» запрещено забивать:

• в оврагах;
• на обрывах;
• и склонах крутых холмов.

И все потому, что в этих местах даже незначительный отбор почвенных вод может нарушить естественный дренаж, и угроза оползней возрастет в разы.

Кроме того, нельзя бить абиссинскую скважину ближе, чем на 15 м:

• от хлева или птичника;
• компостной ямы;
• пудр-клозета.

От выгребной ямы или навозной кучи до колодца должно быть не менее 30 м, а от ближайшего кладбища, скотного двора или птицефермы — не менее 300 м. Если же в окрестностях находится промышленный полигон отходов (свалка) или канализационный отстойник, то до них должно быть не менее 3,5 км. Как и до секретных предприятий химической или атомной промышленности.

Важно

Чтобы не просел грунт, обычные колодцы нельзя бурить ближе, чем на 15 м от построек жилого и хозяйственного назначения. Но к абиссинским скважинам это отношения не имеет. Просадки от них не отмечались, поэтому специалисты и говорят, что бить их можно «прямо в подвале дома».

Подготовка необходимых материалов

Комплект рабочего оборудования, также, как и устройство абиссинской скважины весьма просты. Для работы понадобятся следующие инструменты и комплектующие:

• Стальные трубы диаметром 1-1,5 дюйма и длиной в 1,5 – 2 м каждая. Нижняя труба, которая будет забиваться первой, должна быть проперфорирована – через неё будет поступать вода внутрь скважины.
• Сетчатый фильтр, надеваемый поверх перфорированной трубы.
• Соединительные резьбовые муфты для труб соответствующего диаметра.
• Игла для скважины. Представляет собой конусообразный металлический наконечник и предназначен для облегчения заглубления трубы. Игла для абиссинского колодца должна быть несколько шире, чем диаметр труб. Это позволит уменьшить их трение о грунт при забивке.
• Стальной подвесной молот-копр или массивная стальная «баба». Внутри такой ударный инструмент должен иметь отверстие, несколько большее диаметра трубы. Это позволит при опускании копра центрировать удар.
• Забивной наконечник, надеваемый на верхушку трубы. Изготавливается из твёрдых видов стальных сплавов и служит для предотвращения сплющивания верхней части трубы при ударе забивного копра.

Забивное оборудование может устанавливаться на специальную конструкцию-треногу, на вершине которой закрепляются блоки. Через блоки перекидываются тросу, за которые производится подъём копра на высоту. Также возможно использование для забивания ручного метода — обычной кувалды, или металлической бабы с двумя руками. На концы труб накручивается резьба для соединения их при помощи муфт. При работе, на верхнюю часть забиваемой трубы навинчивается забивной наконечник.

Выбор места под скважину

Прежде всего, работа имеет смысл, если в месте заложения скважины грунт сравнительно мягкий. Если же в толще пробиваемой земли попадётся слой скальной породы или спрессованной глины, то работу придётся оставить и попытать счастья в другом месте.

Также немаловажно знать примерное расстояние от поверхности до верхних водоносных слоёв. Наиболее эффективен абиссинский колодец глубиной 5-8м

Большая глубина сделает проблематичной закачку воды при помощи ручного насоса или большинства насосных станций. Определить наиболее близкое расположение воды к поверхности участка можно по произрастающим травам и деревьям. Отдельные растения любят увлажнённую почву, другие – более засушливую.

Определить примерное расстояние до воды таким способом можно при помощи нижеприведённой таблицы:

Название растения	Залегание воды под поверхностью, м
Рогоз	Менее 1 м
Камыш и осока	0 – 2 м
Чёрный тополь	0,5 – 3 м
Люцерна	1,5 — 2
Полынь	2 – 10 м
Солодка	1,5 – 5 м
Ель	2 – 8 м

Если на вашем участке в «диком» состоянии растут такие травы и деревья, то шансы на успех при устройстве абиссинской скважины можно оценить как очень высокие.

Другой старинный способ поиска воды – при помощи лозы. Конечно, в средней полосе России найти виноградную лозу довольно проблематично, но её с успехом заменяют две медные проволоки длиной 15-20 см, согнутые под прямим углом каждая. Держа в расслабленных руках эти проволочки параллельно друг к другу, обойдите участок. Там, где вода подходит к поверхности наиболее близко, проволочки должны будут скреститься.

Обустройство

Для подачи воды из абиссинской скважины наверх используют либо ручной насос, либо электрическое насосное оборудование. Ручные насосы монтируются поверх самой верхней трубы, выходящей наружу. Электрические насосные станции следует размещать в заглублённых и утеплённых кессонах. Это связано с тем, что подобное оборудование может функционировать только при плюсовых температурах. Замерзание воды внутри поверхностного насоса приведёт к его выходу из строя.

Кессоны представляют собой бетонные колодцы, на дне которых расположена сама скважина. Глубину кессона рекомендуется делать ниже глубины зимнего промерзания грунта. Для разных регионов страны данный показатель различен: для южных причерноморских районов – порядка 0,5м, для средней полосы России – 0,8-1,2м, для Сибири – 2-3м.

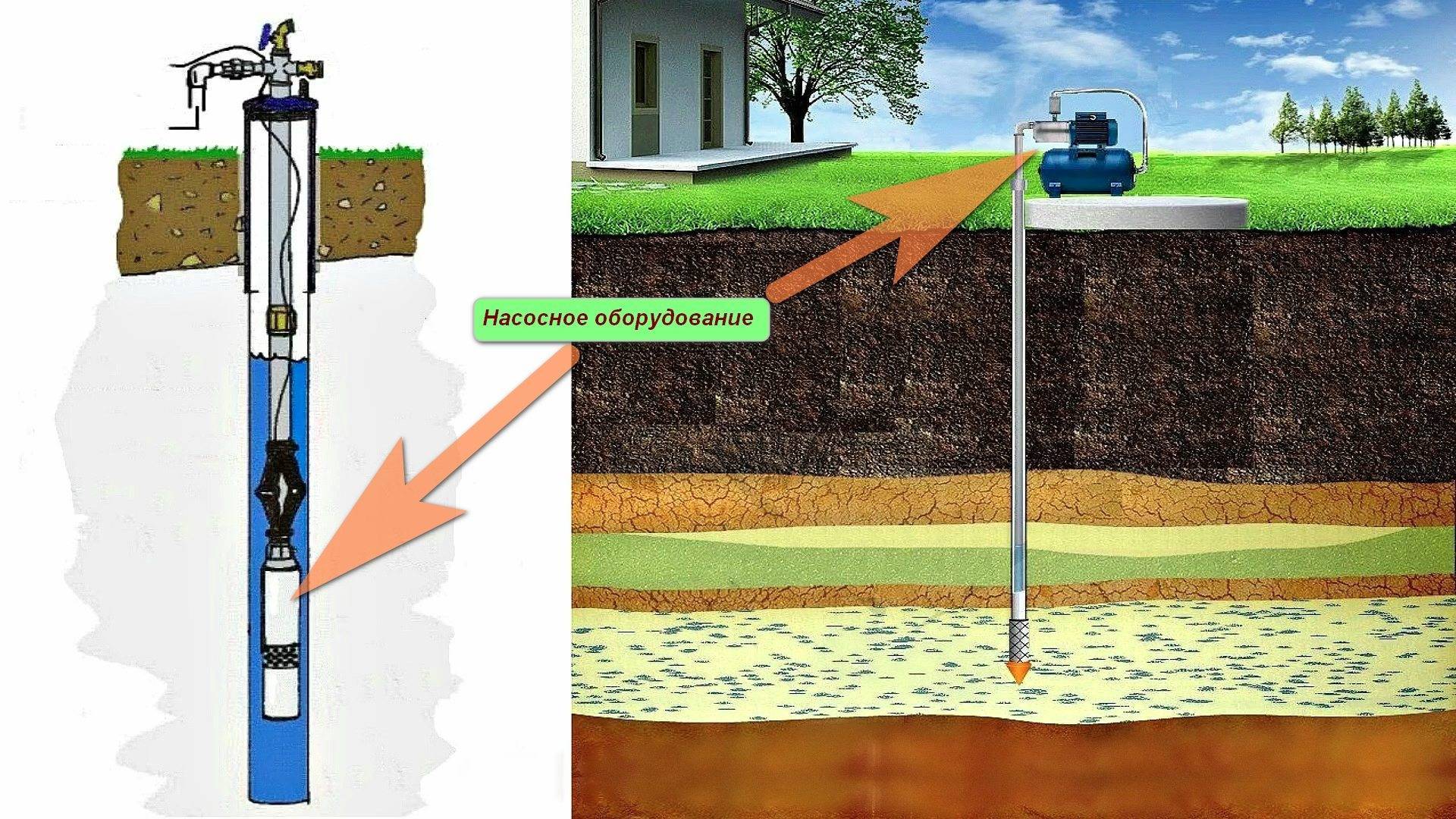

Абиссинская скважина в колодце подключается к насосному устройству при помощи шланга, опущенного внутрь труб. Дно кессона следует забетонировать с таким расчетом, чтобы уклон был от скважины к краям колодца. Иногда во избежание аварийного затопления кессона с насосной станцией его оборудуют дренажным водоотводом.

В этом случае уклон заливного пола следует делать в сторону дренажного отверстия. Выбирая насосное оборудование нужно руководствоваться дебетовыми показателями скважины, то есть её производительностью. Если установить чересчур мощный насос, он сможет быстро осушить скважину, и, в итоге, сгорит.

Краткая характеристика абиссинского колодца

Абиссинским колодцем называют устройство для добычи воды, которое можно соорудить на участке своими силами без привлечения квалифицированных специалистов и специальной техники. Такую технологию сооружения для добычи воды придумал и впервые применил на практике в XIX веке британский инженер Нортон. Поэтому такое сооружение называют — «скважина Нортона». В литературе и интернет источниках используют также понятие иглофильтр, подчеркивая тем самым конструктивные особенности устройства и способ сооружения скважины. Иглофильтр забивают в грунт там, где это возможно, обеспечивая подачу воды из скважины в самые короткие сроки.

Преимущества:

• возможность сооружения колодца своими силами из подручных средств;
• простота конструкции, легкость и быстрота изготовления;
• возможность получения воды хорошего качества;
• дешевизна скважины;
• долгий срок службы устройства.

Недостатки:

•  затруднения или невозможность сооружения колодца в сложных, тяжелых грунтах: камень, глина и т.п.;
• ограничения подъема воды с глубины не более 10-15 м;

Области применения и требования к сооружению абиссинского колодца

Глубина колодца определяется исходя из потребностей:

•  для обеспечения хозяйственных нужд водой низкого качества достаточно добывать воду с глубины 5-7 м;
•  для удовлетворения бытовых потребностей водой хорошего качества следует добывать воду на глубине 8-10 м;
• для полного обеспечения водой всех потребностей с возможностью получения питьевой воды высокого качества следует добывать воду с глубины 10-15 м и более.

Рекомендации по расположению скважины на участке:

• расстояние между скважиной и септиком, сливной ямой или другим местом возможного загрязнения не менее 8-10 м;
• грунтовые воды и стоки дождевой воды не должны попадать непосредственно в скважину.

Примечания.

1. Назначение скважины определяется не только ее глубиной, но и характеристиками источника воды в данном районе: дебитом, ресурсом, качеством воды и т.п.
2. При сооружении скважин глубиной до 5 м по закону не требуется разрешение на обустройство.

Конструктивная специфика скважины-иглы

Разработанная полтора века назад абиссинская буровая установка за прошедшие годы не претерпела кардинальных конструктивных изменений. На некоторое время вообще была незаслуженно забыта. Хотя по темпам и простоте сооружения заметно, а также цене  обустройства опережает широко распространенные традиционные колодцы.

В конструкции абиссинского колодца выделяют две основных составляющих:

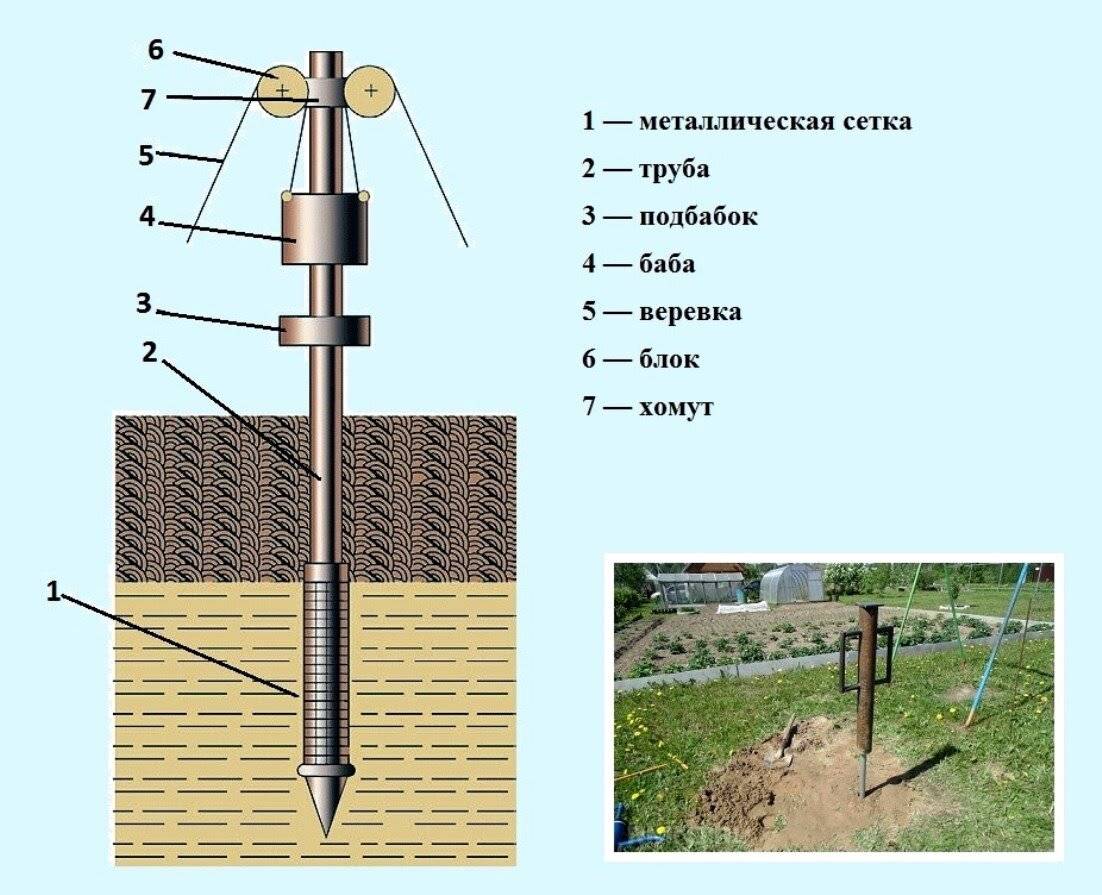

• Буровой снаряд, включающий разрезающий грунты наконечник и ствол, наращиваемый в процессе заглубления в грунт. Ствол заодно служит каналом для подъема воды с глубины. Потому собирается из отрезков трубы, а не из стального круга или прутка.
• Копер, состоящий из металлического треножника и увесистой бабы, играющей роль молота. В вершине треножника имеется два блока, с протянутыми через них веревками, к которым привязана баба.

При натягивании веревок баба поднимается к вершине установки. При ослаблении стремительно падает на жестко зафиксированный на забиваемом отрезке ствола подбабок. Последний выполняет функцию наковальни, благодаря которой ствол последовательно погружается в грунт.

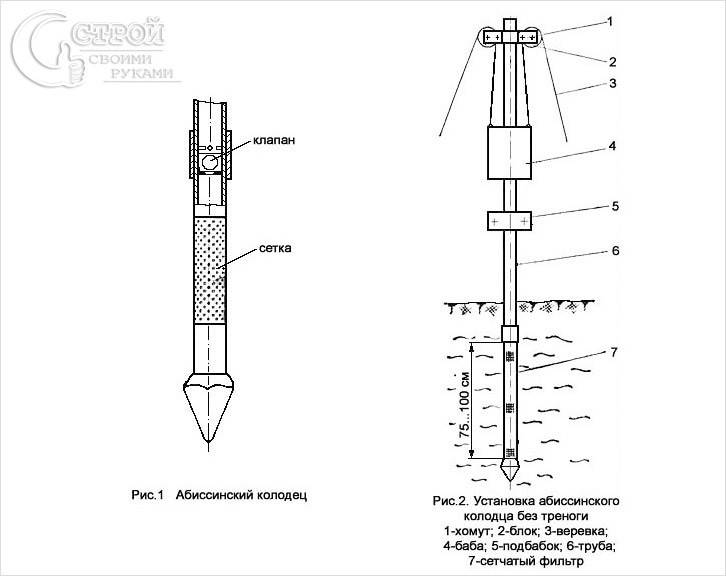

Главная часть абиссинского колодца — наконечник из трубы внутренним диаметром 11/4 11/2 и 2 дюйма и состоит из соответственно продырявленной газовой трубки вроде фильтра и снабженного на конце копьевидным утолщением (+)

Подбабок представляет  собой своеобразный хомут, состоящий из двух симметричных частей. Площадь контактирующей с бабой поверхности подбабка несколько больше, чем площадь дна падающего на него «молота».

После того, как забиваемый отрезок ствола почти полностью погрузится в землю, подбабок снимают. К заглубленному отрезку трубы прикручивают следующий, на котором в очередной раз фиксируется хомут-наковальня.

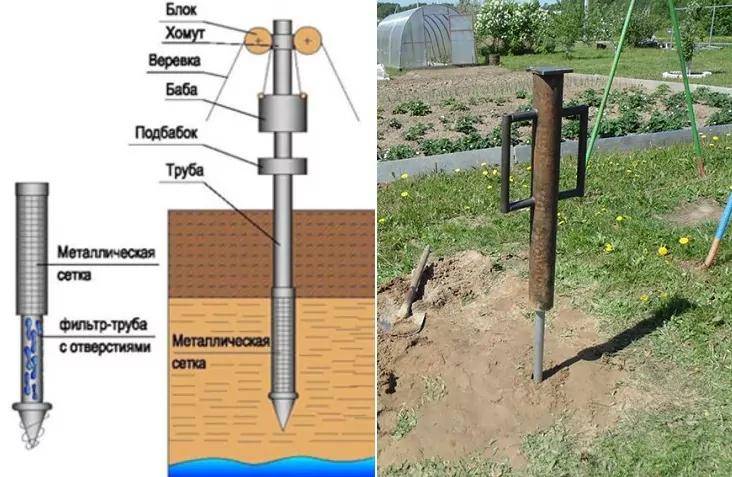

Падая, баба ударяет по нижнему хомуту и заглубляет трубу, по мере заглубления колодца подбабок и хомут с блоками передвигают вверх по трубе

Действия по заглублению бурового снаряда повторяются до тех пор, пока нижняя часть скважины иглы, сооружаемой своими руками, не достигнет водоносного пласта. Водонос нужно не просто вскрыть, но и пройти по минимуму на метр.

По правилам слой следует пересечь на 2/3 его мощности, но самостоятельному буровику реальные размеры водоноса наверняка неведомы. О них сложно судить без гидрогеологических изысканий.

Для получения воды в конкретном месте устанавливают треножник, навинчивают наконечник на газовую трубу, на которую надевают бабу, и бабой заколачивают трубу в землю (+)

Появление воды в выработке надо периодически отслеживать. У профессиональных бурильщиков для целей измерения уровня воды в выработке есть простейшее приспособление, которое идеально определяет глубину водоносного горизонта при его залегании до 15 м.

Это полый металлический цилиндр, именуемый хлопушкой. Устройство похоже на перевернутый тонкий стакан, прикрепленный через петлю к рулетке.

Рабочий орган хлопушки – полый цилиндр или конус, который при соприкосновении с поверхностью воды издает характерный хлопок: подобие прибора можно сделать своими руками

Когда край хлопушки соприкасается с поверхностью воды, раздается хлопок, повествующий о появлении искомого в скважине. Изготовить подобное контрольное устройство можно собственноручно, привязав к бечевке крупную гайку так, чтобы она могла плашмя соприкасаться с поверхностью воды.

Вместо гайки хорошо бы найти не слишком легковесный пластиковый или металлический конус, незамкнутый с одной или с двух сторон.

Есть еще одно остроумное средство, служащее контрольным прибором. Банально мониторить появление воды в абиссинском колодце можно, опуская в ствол обычную полимерную трубу. О соприкосновении с зеркалом грунтовой воды просигнализирует характерный хлопок.

Как соорудить абиссинский колодец

Для изготовления сооружения можно воспользоваться одним из двух способов:

Забивным. Для забивания в грунт конструкции обычно пользуются «забивной бабой». При этом нужно в трубу постоянно подливать воду. После резкого ухода воды в почву, конструкция углубляется еще на полметра, затем можно начинать монтаж водяного насоса.

Сооружение абиссинского колодца

Забивной метод для создания абиссинского колодца отлично подходит, но существует ряд опасностей. Основная их них — вероятность прохождения мимо водоносного слоя.
Помимо этого, при встрече камня на большой глубине, конструкция может полностью повредиться.

Бурением малого диаметра. Такой метод гарантирует в скважине наличие воды, но при его использовании нужно наличие специального оборудования.

Для сооружения колодца необходимо приобрести:

• Дрель и болгарку.
• Молоток и кувалду.
• Пару газовых ключей.
• Блины от штанги от 20 до 40 кг, для забивания трубы.
• Сварочный аппарат.
• Садовый бур диаметром 15 см.
• Трубы: От 3 до 10 метров — ½ дюймовая, 1 метр — ¾ дюйма.
• 1 дюймовая труба для скважины, кусками по 1-1,5 м с короткой резьбой с каждой стороны.
• Болты и гайки на 10.
• Сетка из нержавеющей стали галунного плетения П48 длиной 1 м и шириной 16 см.
• Автомобильные хомуты 32 типоразмера.
• Муфты: стальные, для соединения труб и чугунные 3 — 4 штуки, для забивания трубы.
• Проволоки два метра диаметром 0,2 — 0,3 мм.
• Насосная станция, трубы ПНД, обратный клапан и муфты.

Как изготовить фильтр

Для изготовления фильтра необходима дюймовая труба длина, которой примерно 110 см, к ней приваривается в виде конуса наконечник — игла для абиссинского колодца. При его отсутствии можно просто сплющить кувалдой конец трубы.Далее необходимо сделать:

• Болгаркой с двух сторон трубы прорезаются щели на длине 80 см через 1,5 — 2 см величина прорези от 2 до 2,5 см. При этом общая прочность трубы не должна быть нарушена.
• На трубу накручивается проволока.
• После этого на неё накладывается сетка и фиксируется хомутами через 8 — 10 см. На фото показаны готовые фильтры для абиссинского колодца.

Подготовленные фильтры для скважины

В Америке, в отличие от РФ, например, фильтр для такого колодца изготавливается с внутренней сеткой и проволокой, расположенной выше и ниже сетки.

Технология бурения

Инструкция указывает, что процесс бурения заключается в следующем:

• При помощи бура садового бурится грунт.
• Конструкция наращивается из труб: метровые ½ дюйма трубы при помощи муфт из труб диаметром ¾ дюйма и болтов на 10 соединяются между собой. В местах фиксации предварительно должны быть просверлены отверстия.
• Процесс бурения скважины продолжается до появления влажного песка, стекающего с поверхности бура. Дальнейшее бурение не имеет смысла — мокрый песок будет возвращаться обратно в скважину.
• Забивается труба с фильтром.
• С фильтром отрезки трубы соединяются с помощью муфт. На резьбу наворачивается лента ФУМ.
• Затем такая конструкция с фильтром из труб опускается до песка, на неё сверху накручивается чугунная муфта.
• На эту муфту укладываются от штанги блины. Пропускается через их центр ось, по которой будут скользить блины и забивать трубу. Ось выполнена из куска трубы длиной 1,5 метров и диаметром ½ дюйма с болтом на конце.

Схема монтажа абиссинского колодца

• От каждого удара блином труба погружается на несколько сантиметров.
• После прохождения от уровня песка на полметра нужно в трубу налить немного воды. Если она исчезнет – песок ее принял.

Конструкция абиссинской скважины

Сооружение состоит из следующих частей:

Обсадные трубы и их функции

Это главный элемент, который необходим, чтобы:

• не засыпало шахту в процессе бурения;
• не загрязнился ствол при эксплуатации;
• в конструкцию не проникали верхние водоносные слои.

Пространство, образующееся между трубой и почвой, по кругу заливают бетоном в случаях, если:

• абиссинскую скважину бурят в рыхлом грунте;
• источник воды находится на большой глубине.

Бывает, когда при использовании колодца трубчатая часть немного выходит на поверхность. Никаких мер это не требует, так как является естественным процессом.

Внутренняя труба с фильтром

Внутрь ствола опускают трубу с фильтром на конце. Именно через нее очищенная вода будет поступать в обсадку. Устье после монтажа на необходимую глубину закрепляют хомутом, чтобы конструкция не просела.

Устройство оголовка

В устройстве абиссинской скважины наверху обсадки есть герметичный оголовок, состоящий из фланца, крышки, резинового кольца. Строение одинаковое вне зависимости от вида. Отличаться может только материалом (чугун или пластик) и дополнительными функциями.

Основная опция – соединение насосного кабеля и водонапорной трубы. Оголовок понижает давление, за счет чего происходит прилив жидкости в абиссинской скважине.

Кессон и адаптер

Кессон – специальная металлическая или пластиковая емкость, защищающая колодец от воздействия повышенной влажности.

Преимущества железного:
Легче ремонтировать
Наиболее адаптирован к температурным скачкам
Можно собрать своими руками

Плюсы кессона из пластика:
Не подвергается ржавчине
Дешевле металлического

Способы самостоятельного создания абиссинской скважины

Услуги специализированных компаний, выполняющих бурение на воду и даже аренда спецтехники – достаточно дороги. В то же время существует несколько способов, как сделать абиссинский колодец своими руками.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

• рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
• рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Ширина бура любого типа должна соответствовать диаметру обсадной трубы.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка абиссинского колодца с помощью бабки с подбабком

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Забивка скважины иглы штангой

Почему именно абиссинский колодец?

Конструкция забивного колодца, получившего широкое применение при освоении земель Нового Света, так называемый «колодец Нортона«, была впервые применена англичанами при ведении колониальной войны 1860 -х, в Абиссинии (Эфиопия, Африка).

С тех пор колодцы такого типа называют «абиссинскими». Другое распространенное название «скважина игла». Разница названий происходит от разницы технологии забивания колодца.

Основным преимуществом данной технологии является высокая скорость и дешевизна устройства скважины. Средний объем воды, получаемый от одной скважины составляет около 10-40 литров воды в минуту.

Бурение скважины абиссинского колодца, прокачка и подключение, занимает не более 1 светового дня (8-10 часов) даже своими руками. Это серьезный аргумент для использования данной технологии.

Обслуживание колодца заключается в периодической промывке фильтра в проточной воде, для чего фильтр изымается из грунта. При слишком сильном загрязнении, фильтр можно заменить новым.

Бурение происходит на ограниченном участке, можно сказать, на пятачке. Поскольку техники для пробивания скважины, практически не используется, возможно устройство скважины непосредственно внутри дома.

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

• рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
• рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Эксплуатация и ремонт

При регулярном использовании образовавшаяся вокруг фильтра линза воды не изменит своего размера, сохранит водоотдачу на постоянном уровне, а воду чистой. Если же скважиной планируют пользоваться только весной-летом (при установке на дачном участке, например), то на зиму обязательно следует провести консервационные работы:

• слив воды из подающей трубы;
• укрытие насоса непромокаемым материалом.

Перед началом очередного использования скважину прокачивают таким же образом, как и перед первым запуском.

В процессе работы могут возникнуть следующие неполадки:

• заиливание;
• забивка фильтров;
• выход из строя оборудования;
• пропускание воды в местах стыков труб;
• смещение водоносных слоёв.

Мутная вода — первый признак засорения скважины. Почистить её самостоятельно можно с помощью самодельного устройства — желонки. Она представляет собой метровый отрезок трубы диаметром меньше диаметра скважины с обратным шариковым клапаном и острыми разрыхлителями. Такое приспособление на верёвке опускают в скважину почти до самого дна, слегка приподнимают и бросают. Осевший ил взмучивается, попадает вместе с водой в желонку, которую извлекают, промывают и снова бросают. Как только большая часть грязи со дна будет удалена, скважину прокачивают с помощью насоса до полной очистки.

Для использования такой скважины не потребуется оформлять паспорт, а объёмов поступающей чистой питьевой воды хватит для обычной семьи. Регулярное использование и обслуживание снимут проблему водоснабжения на несколько десятков лет. Более того, её можно сделать своими руками, что не потребует больших затрат и труднодоступных материалов и оборудования.

Абиссинская скважина – достоинства чудо-колодца

Технология бурения подобных колодцев впервые была использована американцами в 19 столетии. А всемирное признание она получила после военной операции англичан на территории Эфиопии (старое название – Абиссиния). Абиссинский колодец имеет массу достоинств. Среди них выделим ключевые преимущества его применения в наши дни:

1. Дешевизна мероприятий по обустройству и возможность выполнения работ своими руками (не требуется применение какого-либо специального оборудования и приглашение специалистов).
2. Высокое качество получаемой воды. Доказано, что даже возле крупных отечественных мегаполисов абиссинская скважина выдает отличный продукт. Вода из нее по большинству показателей ничем не уступает артезианской. А отсутствие обсадной трубы гарантирует, что паводковые и талые воды не попадут в водозабор абиссинского колодца.
3. Срок службы зависит исключительно от водонасыщенности пласта на дачном участке. В среднем игла (так нередко называют абиссинский колодец) эксплуатируется без ремонтов около 30 лет.
4. Возможность обустройства конструкции для получения чистой воды прямо в погребе жилой постройки. Так затраты на строительство скважины снижаются, ведь вам нет потребности дополнительно утеплять ее и делать приямок.

Абиссинская скважина – сделайте чудо-колодец

А самое главное – владельцам загородных участков не нужно получать никаких лицензий и разрешений на строительство и эксплуатацию скважины для дачи. Вы можете своими руками обустраивать артезианский колодец (при условии, что его глубина составляет не более 5 м) из металлических либо пластиковых труб.

Условия для сооружения абиссинской скважины

Для устройства абиссинского колодца недостаточно горячего желания владельца участка, подкрепленного знанием конструкции водозаборной установки. Перед стартом работ необходимо выяснить, подходят ли геологические условия для сооружения скважины иглы.

Залегающие в земле грунты различаются по физико-механическим свойствам: по плотности, структуре, параметрам твердости и т.д. У буровиков есть классификация по так называемой «буримости» пород.

Для проходки песчаника и песка, например, применяется разный вид инструмента и способ бурения. Скальный песчаник бурится колонковой трубой с твердосплавной коронкой, а водовмещающие пески поднимают ударно-канатным методом с помощью желонки.

Установка абиссинского колодца не сможет быть произведена при близком к поверхности залегании известняка (1), песчаника (2), оптимальными для работы грунтами являются глинистые отложения (3) и пески (4)

По совокупности физико-механических свойств вместе с буримостью породы условно делятся на:

• Твердые или скальные. Они способны раскалываться, дробиться, постепенно разрушаются при бурении с высокой скоростью и давлением. Твердые породы представлены в верхней части отложений известняками, песчаниками, мергелями, доломитами и т.п.
• Пластичные. Они легко или относительно легко поддаются резке ножом и буровым инструментом, в том числе наконечником абиссинской скважины. К пластичным представителям относятся глины, суглинки, супеси с высоким числом пластичности.
• Сыпучие. Они не держат форму, т.к. состоят из несоединенных друг с дружкой частиц. При насыщении водой некоторые пылеватые виды могут «плыть». К сыпучей разновидности относятся пески всех категорий по крупности, гравийно-галечниковые, дресвяно-щебнистые и подобные отложения.

В распоряжении домашних мастеров, желающих заняться устройством абиссинского колодца, нет бурового инструмента для проходки всех перечисленных типов грунтов. Самостоятельные буровики смогут пересечь лишь пластичные и сыпучие категории. Раздробить твердую породу наконечником абиссинского колодца невозможно.

Для устройства и нормальной работы абиссинской скважины идеально подходят осадочные отложения: гравий, щебень, галька с заполнителем, пески, супеси, суглинки (+)

Не стоит пытаться разбить крупный валун: лучше немного переместиться и там снова начать выработку. Тем более что демонтаж водозаборного устройства производится в разы быстрее установки.

Кроме ограничений по буримости на возможность сооружения скважины-иглы влияет высота зеркала воды. Дело в том, что извлечение ее из тонкоствольной выработки можно поручить только поверхностному насосному оборудованию. Большинство марок поверхностных насосов готово поднять воду с глубины не более 8 м.

Для откачки воды из скважины-иглы применяется поверхностное насосное оборудование, извлекающее воду с глубины в среднем 8 – 10 м

Даже если в техпаспорте глубина всасывания указана порядка 10 м, нельзя забывать о стандартных потерях давления в стволе и о том, что насос обычно транспортирует воду еще и по горизонтальному участку.

Каждые 10 м горизонтального перемещения отнимает у глубины всасывания по 1 м. К тому же поверхностные насосы настоятельно рекомендовано располагать в закрытых помещениях, а они зачастую удалены от места забора воды.

Если кроме абиссинской скважины нет совершенно никакого выхода, а глубину появления воды в близлежащих колодцах фиксируют на 12 – 15 м от поверхности земли, то для подъема воды следует запастись эрлифтом или ручным насосом, способным качать воду с означенной глубины.

Для откачки воды с глубины более 15 – 20 м можно использовать эрлифт, который выгодно кроме транспортировки воды выполняет насыщение ее кислородом

Полезная информация о том, как на участке найти воду для колодца и оценить расположение водоносных слоев представлена в этой статье.

Альтернативный вариант адаптации водозаборной иглы к неподходящему уровню грунтовой воды заключается в устройстве приямка. Перед забивкой колонны в землю выкапывается шурф глубиной около метра, шириной удобной для работы лопатой в нем. Забивка штанг начинается тогда со дна шурфа. Насос в подобных ситуациях устанавливается в приямок.

Если грунтовые воды на участке залегают ниже, чем максимальная глубина всасывания насоса, сооружают приямок и в нем располагают насосное оборудование

Плюсы и минусы скважины-иглы

Скважина-игла занимает совсем мало места на приусадебном участке

У забивных колодцев есть множество положительных характеристик:

1. Такие конструкции просты в установке, не составит труда сделать их своими руками.
2. Абиссинские колодцы не занимают много места и могут расположиться даже на небольшом участке.
3. Вбить или пробурить скважину можно без использования специальной техники.
4. Насос для скважины можно установить не только под открытым небом, но и в помещении, где он будет лучше защищён от негативных погодных факторов.
5. Забивные колодцы делаются довольно быстро, весь процесс занимает не больше суток.
6. Длительный срок эксплуатации конструкции – ещё одно из её преимуществ.
7. Абиссинский колодец позволяет получать чистую воду, не засорённую стоками и прочими загрязнениями.
8. Подача воды из скважины осуществляется непрерывно.
9. Неоспоримым преимуществом колодца является его дешевизна.
10. Ещё один плюс заключается в том, что при необходимости колодец можно демонтировать и перенести на другое место.

Подобная конструкция не лишена недостатков, среди которых можно выделить такие:

1. Диаметр скважины-иглы очень мал, значит, оснастить её погружным насосом не представляется возможным.
2. Если вода залегает на значительной глубине, её подъём на поверхность затрудняется из-за повышенного давления. В подобном случае вакуумный насос может быть неэффективным.
3. При вбивании иглы есть риск неправильно рассчитать глубину расположения водоносного слоя.
4. Иногда на пути скважины попадается твёрдый предмет, который невозможно обойти или пробить, к примеру, крупный камень или сгусток плотной глины.
